Upgrade-Option für die Messung des Ständerkerns

Name: Upgrade-Option für die Messung des Ständerkerns
Brand: OMICRON electronics GmbH

Erkennen Sie Fehler im Ständerkern frühzeitig durch zuverlässige Niedrigenergie-Messungen (EL CID) am Ständerkern. Diese Erweiterung des CPC 100 ermöglicht eine effiziente und reproduzierbare Prüfung rotierender Maschinen.

Kontaktieren Sie uns jetzt

Datenblatt

Erkennung von Fehlern im Ständerkern

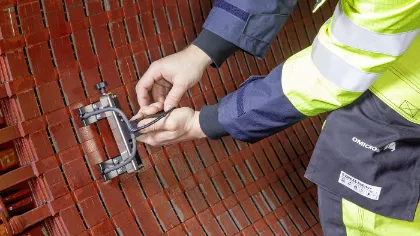

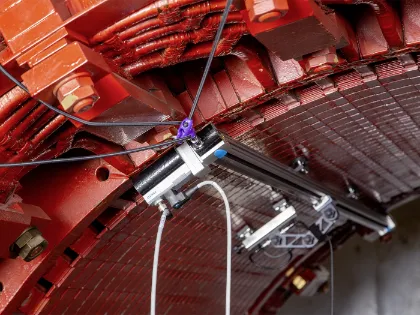

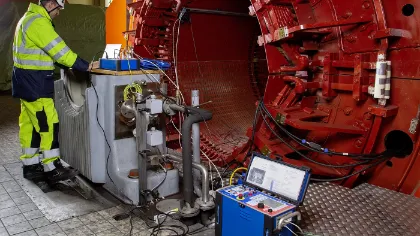

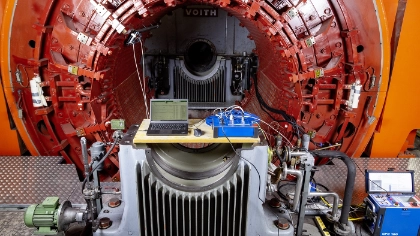

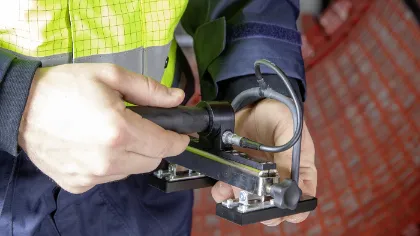

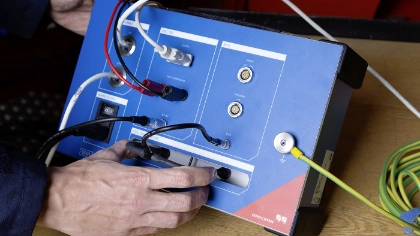

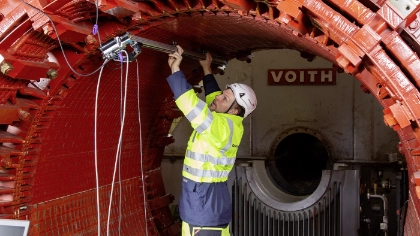

Die Upgrade-Option zur Messung des Ständerkerns erweitert das CPC 100 um die Durchführung elektromagnetischer Fehlerprüfungen an rotierenden elektrischen Maschinen. Mithilfe der Messung des energiearmen Streuflusses im Ständerkern (EL CID) lassen sich Fehler zwischen den Lamellen identifizieren, die zu Überhitzung und Schäden führen können. Das System speist den Ständerkern mit einem geringen Prozentsatz (in der Regel 4 %) des Nennflusses. Es führt eine halbautomatische Messung der Flussschwankungen über die gesamte Oberfläche mithilfe einer Chattock-Spule durch. Dieser Ansatz liefert zuverlässige Erkenntnisse über die Isolationsintegrität zwischen den Lamellen des Eisenkerns. In Kombination mit dem Primary Test Manager (PTM) ermöglicht es intuitiv geführte Arbeitsabläufe und eine konsistente Auswertung der Ergebnisse.

Vorteile

Zuverlässige Einblicke in den Zustand des Ständerkerns

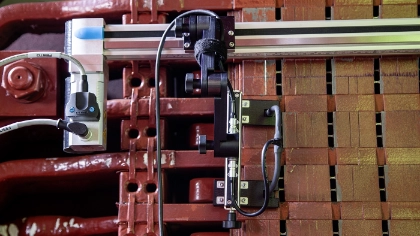

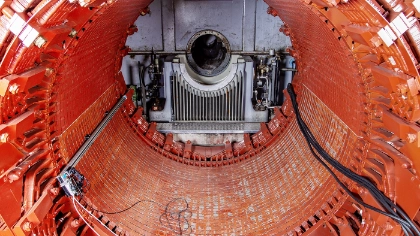

Fehler im Ständerkern sind oft nicht sichtbar, können jedoch im Betrieb zu schweren Schäden führen. Diese Nachrüstoption ermöglicht eine strukturierte Fehlererkennung durch kontrollierte Erregung und präzise Messung des Streuflusses. Der halbautomatische Scanvorgang gewährleistet eine wiederholbare Abdeckung der Ständerkern-Oberfläche, während die PTM-Software eine Visualisierung und Auswertung in Echtzeit ermöglicht. So können Ingenieur:innen kritische Bereiche frühzeitig identifizieren und Entscheidungen zur Wartung auf der Grundlage von Messungen statt von Annahmen treffen.
