CMGPS 588
Plug-and-Play-PTP-Zeitsteuerung für Prüfungen mit CMC-Prüfgeräten
End-to-End-Prüfungen über große geografische Distanzen hinweg
Zeitsynchronisation mit einer Genauigkeit von 100 ns gegenüber der UTC
Für den Außenbereich geeignetes, abgedichtetes Gehäuse für raue Umgebungen
Synchronisation eines oder mehrerer Testgeräte
Plug-and-Play-Zeitsynchronisation
CMGPS 588 ist eine GNSS-Zeitreferenz mit integrierter Antenne, die als PTP-Grandmaster-Uhr für Ihr Testsystem fungiert. Stellen Sie das Gerät im Freien auf und verbinden Sie es über ein einziges Ethernet-Kabel mit Ihrem CMC-Testgerät. Es startet automatisch mit einer festen PTP-Konfiguration und bietet eine hochpräzise Zeitbasis für synchronisierte Teststarts, koordinierte End-to-End- und differenzielle Messungen sowie präzise, mit Zeitstempeln versehene Messungen in digitalen Schaltanlagen.
Zuverlässige Quelle
Zeitkritische Anwendungen leicht gemacht
CMGPS 588 reduziert den Vorbereitungsaufwand, macht komplizierte Zeitabstimmungen überflüssig und liefert Ingenieur:innen klare Rückmeldungen zur Signalqualität und Synchronisation, sodass sie sich auf ihre Ergebnisse verlassen können.
- Zuverlässige Synchronisation: Durchführung von End-to-End- und Differenzialschutz-Prüfungen über große Entfernungen
- Einfache Einrichtung: Ein Kabel für Daten und Stromversorgung, automatischer Start, keine Konfiguration erforderlich
- Flexibler Einsatz: Synchronisieren Sie ein oder mehrere CMC-Prüfgeräte gleichzeitig
- Übersichtliche Rückmeldung zum GNSS-Empfang: Überprüfen Sie die sichtbaren Satelliten in der CMC-Software und über das Web-Interface
- Robustes Design: Verlassen Sie sich auf ein für den Außenbereich optimiertes Gerät der Schutzklasse IP67 mit erweitertem Temperaturbereich
Technical Specifications
Optimiert für verteilte Prüfungen im Feld
- GNSS: 32-Kanal-Empfänger mit aktiver Antenne für zuverlässigen Holdover
- Zeitgenauigkeit: ±100 ns gegenüber der Referenzzeit (TAI / UTC)
- Zeitprotokoll: PTP Power Profile gemäß IEEE 1588-2008 und IEEE C37.238-2011 (feste Konfiguration, basierend auf Power Profile v1)
- Ethernet-Anschluss: Standardkabellänge 15 m (49,2 ft), mit optionalen Kabeltrommeln bis zu 95 m (311,7 ft) Entfernung zwischen Prüfgerät und CMGPS 588
- Netzanschluss: über Power over Ethernet
- Leistungsaufnahme: unter 2 W

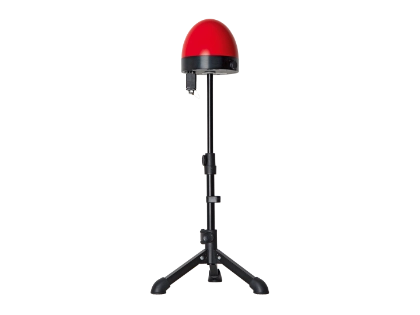

- Montage: Mast-Set für die dauerhafte Dachmontage, Stativ für die temporäre Montage
- Abmessungen (ohne Mast-Kit / Stativ): Durchmesser 115,5 mm (4,55 Zoll), Höhe 106,2 mm (4,18 Zoll)
- Gewicht: weniger als 500 g
- Umgebungsschutzklasse: IP67, Betriebstemperatur
–40 … +70 °C (–40 … 158 °F), für den Außenbereich konzipiert, auf Vibration und Stoßfestigkeit geprüft - Einhaltung gesetzlicher Vorschriften: Konform mit der Funkgeräterichtlinie und der RoHS-Richtlinie
Verwandte Produkte
Brauche ich eine Lizenz, um dieses Zubehör zu nutzen?
Nein, Sie benötigen eine Lizenz nur für unterstützte Software wie RelaySimTest oder Test Universe sowie für das Testmodul – zum Beispiel State Sequencer oder Advanced Differential.
Welche PTP-Profile werden unterstützt?
CMGPS 588 verwendet eine feste Konfiguration auf Basis des Power Profile v1 (IEEE C37.238-2011).
Kann ich bestimmte Einstellungen des CMGPS 588 vornehmen?
Nein, die Konfiguration des Geräts entspricht einer fest angeordneten Einstellung im CMC-Prüfgerät.
Benötigt dieses Zubehör einen separaten Netzanschluss?
Da das Gerät über Power over Ethernet (PoE) mit Strom versorgt wird, ist kein separater Netzanschluss erforderlich. Sie benötigen lediglich ein einziges RJ45-Kabel, um das CMC-Prüfgerät mit dem CMGPS 588 zu verbinden.
Wie kann ich überprüfen, ob der Aufstellungsort für das Gerät geeignet ist?
Sowohl das Web Interface als auch die CMC-Software zeigen die Anzahl der sichtbaren Satelliten an. Sind mindestens vier Satelliten sichtbar und nutzbar, kann das Gerät genaue Zeitinformationen abrufen.
Welche CMC-Prüfgeräte können mit dem CMGPS 588 verwendet werden?
Sie können alle CMC-Prüfgeräte mit einer NET1B-Kommunikationsschnittstelle (oder höher) verwenden.
Welche OMICRON-Software unterstützt synchronisierte Prüfungen mit dem CMGPS 588?
RelaySimTest und Test Universe in Kombination mit den Modulen „State Sequencer“, „Pulse Ramping“, „Advanced Differential“, „Advanced TransPlay“ und „PQ Signal Generator“.
Wie groß darf der maximale Abstand zwischen dem CMC-Prüfgerät und dem CMGPS 588 sein?
Das Standardkabel ist 15 m lang. Optional sind Kabeltrommeln mit einer Länge von 40 m erhältlich; durch den Einsatz von zwei dieser Trommeln in Verbindung mit dem Standardkabel lässt sich eine Distance von 95 m erreichen. Für größere Distanzen kann Glasfaser-Ethernet verwendet werden.
Wie viele CMC-Prüfgeräte können mit dem CMGPS 588 synchronisiert werden?
Die maximale Anzahl an Geräten ist nicht begrenzt. Ein CMGPS 588 kann Zeitinformationen an mehrere CMC-Prüfgeräte liefern. Die zur Verbindung der Geräte verwendeten Netzwerkgeräte (z. B. ein Netzwerk-Switch) müssen das PTP-Protokoll unterstützen. Befinden sich die CMC-Prüfgeräte weit voneinander entfernt, benötigt jedes CMC-Gerät ein eigenes CMGPS 588-Gerät.
Was ist der Unterschied zwischen dem CMGPS 588 und dem OTMC 100p?
Der einzige hardwaretechnische Unterschied besteht in der Farbe der Abdeckung. Der Hauptunterschied liegt in der Software: Das CMGPS 588 ist eine Plug-and-Play-Lösung, die in der Regel mit CMC-Testgeräten verwendet wird. Es verfügt über eine fest an der Hardware angebrachte PTP-Einstellung (Power Profile v1), die nicht geändert werden kann. Das OTMC 100p hingegen lässt sich flexibel mit verschiedenen Profilen und anderen PTP-Optionen konfigurieren.
