CMC 850
Fokus auf IEC 61850-Anwendungen in digitalen Schaltanlagen
Umfasst OMICRON Control Center, IEC 61850-Konfigurationsmodule, IEDScout usw.
Vollständig kompatibel mit Test Universe und RelaySimTest
12 analoge Kleinsignalausgänge für die Prüfung von Geräten mit Sensoreingängen
Ein kompaktes Schutzprüfgerät für digitale Schaltanlagen
Das CMC 850 ist ein kompaktes, leichtes Schutzprüfgerät für den Einsatz in IEC-61850-Umgebungen. Es nutzt vor allem die Echtzeit-Kommunikationsverfahren GOOSE und Sampled Values für die Anbindung an die zu prüfenden Geräte.
Für die Steuerung des CMC 850 stehen neben Test Universe mehrere integrierte Funktionen über eine Weboberfläche zur Verfügung, die mit einem Standard-Webbrowser aufgerufen werden können.
Wo dieses Produkt zum Einsatz kommt
Technische Daten

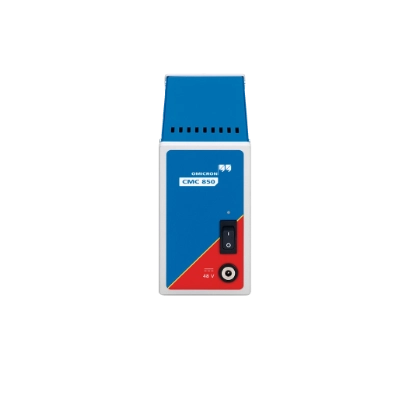

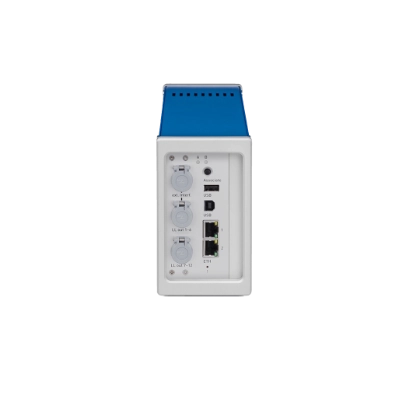

Lernen Sie das CMC 850 kennen
Netzschalter
Stromversorgung
Gewicht
Abmessungen
Wichtigste Merkmale
Für volldigitale Schaltanlagen entwickelt
Da das CMC 850 mit Test Universe kompatibel ist, können Sie die passenden Prüfmodule für Ihre Prüfungen verwenden. Die Zuordnung von Ein- und Ausgängen zu Sampled Values und GOOSE ermöglicht Funktionen, die für konventionelle Schutzrelais verfügbar sind.
Darüber hinaus können Sie mit dem CMC 850 Merging Units einfach emulieren, indem Sie bis zu drei Sampled-Values-Datenströme in den Prozessbus einspeisen. In Kombination mit RelaySimTest sind bis zu vier Datenströme möglich.
- Kompakt und leicht (1,7 kg)
- Kompatibel mit Test Universe und RelaySimTest
- Bis zu 360 GOOSE-Ein- und -Ausgänge nutzbar
- Erzeugung von bis zu vier Sampled-Values-Datenströmen
- Einfache Zeitsynchronisierung über PTP
- Zwei Ethernet-Anschlüsse für eine komfortable Trennung des Datenverkehrs
Ein leistungsstarkes Softwarepaket
Unser Softwarekonzept zur Steuerung des CMC 850 bietet sowohl für Schutzprüfungen auf Basis von Relaiseinstellungen (parameterbasierte Prüfung) als auch für die Prüfung der korrekten Funktion des gesamten Schutzsystems durch die Simulation realistischer Netzereignisse (systembasierte Schutzprüfung) eine einzigartige Lösung. Die Kombination aus Bottom-up- und Top-down-Ansätzen bei der Schutzprüfung optimiert Prüftiefe und Effizienz.
Software für die einstellwertbasierte Schutzprüfung mit CMC-Prüfgeräten – von schnellen manuellen Überprüfungen bis hin zu wiederverwendbaren automatisierten Prüfplänen mit standardisierter Protokollierung.
RelaySimTest ist eine Softwarelösung für systembasierte Schutzprüfung, die unabhängig von Schutzgerätetyp oder Hersteller ist und ganze Schutzsysteme unter realistischen Bedingungen validiert.
Vielseitiges Software-Tool für IEC-61850-Geräte
Automatisierung über Test Universe hinaus: Steuern Sie CMC-Prüfgeräte mit Ihren eigenen Anwendungen und integrieren Sie sie in Werksprüfungen oder individuell definierte Arbeitsabläufe für Schutzgeräte.
Zubehör
OMICRON Academy
Verwandte Schulungen
- Diagnostyka transformatorów mocy z rodziną testerów CPCClassroom TrainingPlätze verfügbar
- 2 Tage
- Polen (Training Center Sosnowiec)
- Primary Test Manager (PTM), CMC 850, CMC 430, CMC 310, CMC 500
- Polnisch
- Automatyczne testowanie zabezpieczeń nadprądowych z CMCClassroom TrainingPlätze verfügbar
- 1 Tag
- Polen (Training Center Sosnowiec)
- CMC 500, CMC 850, CMC 430, CMC 310
- Polnisch
- Automatyczne testowanie zabezpieczeń odległościowych i różnicowych z CMCClassroom Training+1 Termin verfügbarPlätze verfügbar
- 2 Tage
- Polen (Training Center Sosnowiec)
- CMC 850, CMC 430, CMC 310, CMC 500
- Polnisch
- IEC 61850 Podstawy, aplikacje i testowanie w stacji cyfrowejClassroom Training+1 Termin verfügbarPlätze verfügbar
- 3 Tage
- Polen (Training Center Sosnowiec)
- ISIO 200, IEDScout, DANEO 400, StationScout, CMC 850, CMC 430, CMC 310, CMC 500
- Polnisch
Welche Arten der IEC 61850-Kommunikation unterstützt das CMC 850?
Das CMC 850 unterstützt IEC 61850 GOOSE, Sampled Values und MMS-Client-Server-Kommunikation. Es kann bis zu 360 GOOSE-Ein- und -Ausgänge verarbeiten und unterstützt bis zu vier Sampled-Values-Datenströme gemäß IEC 61850-9-2LE und IEC 61869-9 für Publishing.
Kann das CMC 850 in bestehende Pläne für Prüfungen oder Arbeitsabläufe anderer CMC-Modelle integriert werden?
Ja, alle relevanten Test Universe-Module unterstützen das CMC 850 vollständig und ermöglichen so eine nahtlose Integration in bestehende Prüfpläne und Workflows im OMICRON Control Center.
Wie erreicht das CMC 850 eine präzise Zeitsynchronisierung in IEC 61850-Umgebungen?
Das CMC 850 nutzt das Precision Time Protocol (IEEE 1588) zur Zeitsynchronisierung und unterstützt die Profile IEC 61850-9-3 und IEEE C37.238 für Anwendungen in elektrischen Energeiversorgungssystemen.
Welche Software ist im Lieferumfang des CMC 850 enthalten, und unterstützt es Test Universe und RelaySimTest?
Jedes CMC 850-Paket enthält Lizenzen für QuickCMC, State Sequencer, TransPlay, Harmonics und OMICRON Control Center sowie Tools für die GOOSE- und Sampled Values Konfiguration, CMEngine und IEDScout.
Das CMC 850 ist kompatibel mit Test Universe und RelaySimTest.
