PARADIMO 100
Простые и понятные объяснения для неспециалистов
Широкополосный и среднеполосный диапазоны
через стандартный веб-браузер
Мониторинг изоляции 24/7

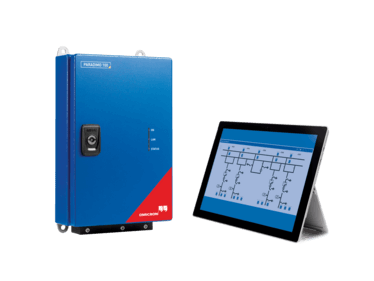

PARADIMO 100 – это интеллектуальное периферийное устройство для круглосуточного мониторинга сверхвысокочастотных частичных разрядов (ЧР) в системах с газовой изоляцией. Используя анализ динамики и встроенные экспертные знания, оно автоматически обнаруживает и классифицирует дефекты, вызывающие ЧР, такие как частицы, наплывы и плавающие потенциалы. Когда сигналы превышают допустимые пороговые значения, система запускает автоматические оповещения, предоставляя аналитическую информацию в режиме реального времени, чтобы помочь операторам выявлять уязвимости и планировать меры по устранению неполадок в критически важных участках газоизолированных систем.
Почему стоит выбрать PARADIMO 100
PARADIMO 100 обеспечивает автоматическую классификацию дефектов и многодиапазонный мониторинг в УВЧ-диапазоне для точной защиты систем GIS. Благодаря масштабируемой конструкции и веб-интерфейсу система предоставляет аналитическую информацию экспертного уровня без необходимости использования специализированного программного обеспечения.
Автоматическая классификация дефектов
Встроенная экспертная логика выявляет и автоматически классифицирует дефекты, связанные с частицами (например, перемещающиеся частицы, наплывы, частицы на перегородках или элементы с плавающим потенциалом), предоставляя полезную аналитическую информацию без необходимости ручной интерпретации данных (экспертом).
Одновременный многодиапазонный мониторинг
Контролирует PD с помощью встроенных УВЧ-датчиков как в широкополосном (до 2 ГГц), так и в среднеполосном (80 МГц) диапазонах. Это обеспечивает оптимальное соотношение сигнал/шум и точное обнаружение даже в условиях сильных помех.
Умные уведомления
Интеллектуальный алгоритм учитывает затухание сигнала между датчиками для обнаружения «скрытых» событий и автоматически генерирует уведомления по электронной почте для оценки рисков.
Высокомасштабируемая архитектура
Благодаря гибкой конструкции к системе можно последовательно подключать несколько устройств с помощью оптоволоконных кабелей, что позволяет контролировать как отдельную критически важную ячейку, так и всю подстанцию в целом.
Простой удаленный доступ через стандартный веб-браузер

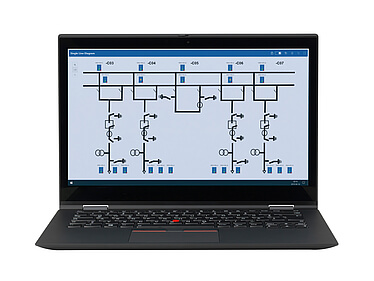

Получайте доступ к данным в режиме реального времени, записанным трендам и настройкам конфигурации через стандартный веб-браузер. Устанавливать дополнительное программное обеспечение на внешние ПК или планшеты не требуется.
Соблюдение нормативных требований
Полностью соответствует рекомендации CIGRE «Руководство по проверке чувствительности систем обнаружения частичных разрядов в УВЧ-диапазоне для газоизолированных выключателей» (Техническая брошюра 654).
Интеллектуальный мониторинг
PARADIMO 100 автоматически обнаруживает и классифицирует дефекты, предупреждая вас о рисках, чтобы вы могли принимать упреждающие меры без привлечения специалиста по ЧР.
Связанные приложения
Где используется данный продукт
Познакомьтесь с PARADIMO 100
PARADIMO 100 отличается высокой скоростью обработки данных, частотой дискретизации в УВЧ-диапазоне до 2 ГГц, синхронным многоканальным мониторингом и интеграцией с системой SCADA.
- Дискретизация PD: одновременная широкополосная и среднеполосная УВЧ
- Диапазон частот УВЧ: до 2 ГГц (широкополосный); 80 МГц (среднеполосный)
- Каналы: многоканальный синхронный сбор данных
- Возможности подключения: оптоволоконный (до 40 км одномодовый), интерфейс Ethernet/Web
- Протоколы: готовность к интеграции с SCADA и ИТ-инфраструктурой
- Пограничные вычисления: Внутренняя автоматическая оценка и архивирование данных
- Размеры: 205 x 340 x 98 мм (Ш x В x Г)
Energy Talks
Связанные выпуски подкаста
OMICRON Academy
Профильные курсы
Нужны ли мне глубокие знания в области ЧР, чтобы разобраться в этих данных?
Нет, в этом и заключается главное преимущество системы. Устройство выполняет автоматическую классификацию дефектов, преобразуя сложные физические явления в конкретные задачи по техническому обслуживанию. Вместо необработанных сигналов веб-интерфейс определяет конкретный дефект (например, перемещающиеся частицы или частицы на перегородках), чтобы оценить состояние изоляции в критически важных участках систем с газовой изоляцией.
Какой объем ручной аналитической работы будет выполнять моя группа?
Практически никаких действий в ходе повседневной работы. Система автоматически регистрирует и сохраняет данные, а также классифицирует обнаруженные дефекты. Вашей команде нужно вмешиваться только в тех случаях, когда система генерирует автоматическое оповещение на основании конкретного выявленного дефекта.
Как система различает внутренний ЧР и внешние помехи (такие как сигналы сотовой связи или радиолокационные сигналы)?
В нем используется высокопроизводительная многополосная фильтрация в диапазоне УВЧ (до 2 ГГц). В то время как традиционные системы могут страдать от «сигнальной усталости» из-за помех, PARADIMO 100 контролирует как широкополосные (до 2 ГГц), так и среднеполосные (80 МГц) частоты. В нем используются интеллектуальные алгоритмы для «подавления» внешних помех, и он срабатывает только при обнаружении импульсных сигнатур, характерных для внутренних дефектов КРУЭ.
Что такое логика «соседской» сигнализации и чем она лучше?
Сигналы ЧР ослабевают при прохождении по сборным шинам. Система PARADIMO 100 использует междатчиковую связь для сравнения сигналов, поступающих с соседних блоков. Она определяет примерное место повреждения и регулирует чувствительность с учетом расстояния между датчиками, благодаря чему к небольшим удаленным дефектам относятся с той же степенью приоритета, что и к ближайшим.
В чём заключается преимущество «пограничных вычислений» по сравнению с традиционным центральным сервером?
Надежность и скорость. Вся обработка данных осуществляется на уровне коммутационного оборудования, а не на центральном ПК. Это снижает требования к пропускной способности сети и гарантирует, что даже в случае сбоя в работе сети устройство продолжит локально отслеживать, обрабатывать и сохранять важные «предаварийные» данные.
Подходит ли эта система для эксплуатации в экстремальных погодных условиях?

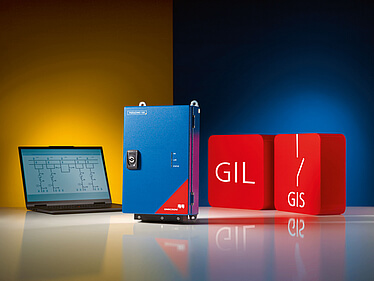

Да, это оборудование разработано с учетом суровых условий эксплуатации на высоковольтных подстанциях и обеспечивает надежную работу как в установках с газовой (GIS), так и с масляной (GIL) изоляцией.
Сложно ли масштабировать систему при расширении наших КРУЭ?
PARADIMO 100 отличается высокой степенью модульности. Несколько устройств можно соединять последовательно с помощью оптоволоконных кабелей. Это позволяет обойтись без сложной медной проводки и масштабировать систему от одной ячейки до КРУЭ крупной подстанции без каких-либо потерь в синхронизации сигнала.
Какова ожидаемая рентабельность инвестиций в мое оборудование?
Выявление активности ЧР на ранней стадии позволяет перейти от реагирующего к профилактическому техническому обслуживанию. Предотвращение всего одного катастрофического отказа в системах с газовой изоляцией, как правило, окупает всю систему мониторинга в несколько раз, одновременно продлевая срок службы оборудования.
