PARADIMO 100
Einfache, verständliche Erklärungen
Breitband- und Mittelbandbereiche
über einen Standard-Webbrowser
Rund-um-die-Uhr-Isolations-Monitoring

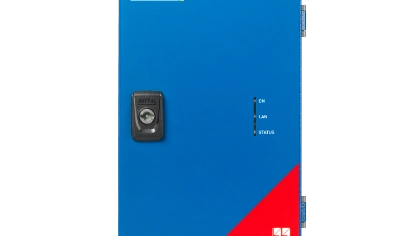

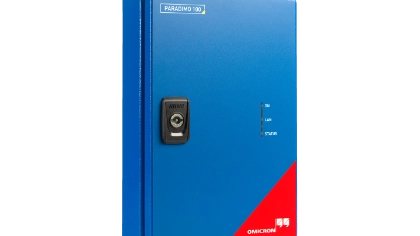

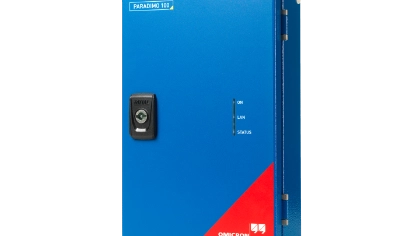

PARADIMO 100 ist ein intelligentes Edge-Computing-Gerät für das rund um die Uhr stattfindende Monitoring von Teilentladungen (TE) im Ultrahochfrequenzbereich in gasisolierten Anlagen. Mithilfe von Trendanalysen und integriertem Fachwissen erkennt und klassifiziert es automatisch TE-Fehler wie Partikel, Spitzen und freie Potentiale. Wenn Signale zulässige Schwellenwerte überschreiten, löst das System automatische Alarme aus und liefert Echtzeitdaten, die dem Bedienpersonal helfen, Schwachstellen zu identifizieren und Maßnahmen für kritische Abschnitte gasisolierter Anlagen zu planen.
Gründe, sich für PARADIMO 100 zu entscheiden
PARADIMO 100 bietet eine automatisierte Fehlerklassifizierung und UHF-Monitoring in mehreren Frequenzbändern für einen präzisen GIS-Schutz. Dank seines skalierbaren Designs und des Web-Interfaces liefert es fachkundige Einblicke, ohne dass spezielle Software erforderlich ist.
Automatische Fehlerklassifizierung
Eine integrierte Logik erkennt und klassifiziert automatisch TE-bezogene Fehler (z. B. bewegliche Partikel, Spitzen, Partikel auf Isolatoren oder Elemente auf freiem Potential) und liefert so verwertbare Erkenntnisse, ohne dass eine manuelle (durch menschliche Expert:innen vorgenommene) Datenauswertung erforderlich ist.
Gleichzeitiges Monitoring mehrerer Frequenzbänder
Das Monitoring von TE erfolgt über vorinstallierte UHF-Sensoren sowohl im Breitbandbereich (bis zu 2 GHz) als auch im Mittelbandbereich (80 MHz). Dies gewährleistet optimale Signal-Rausch-Verhältnisse und eine präzise Erkennung, selbst in Umgebungen mit starken Störungen.
Intelligente Alarme
Ein intelligenter Algorithmus berücksichtigt die Dämpfung der Signale zwischen den Sensoren, um „verdeckte“ Ereignisse zu erkennen, und generiert automatisch E-Mail-Benachrichtigungen zur Bewertung des Risikos.
Hochgradig skalierbare Architektur

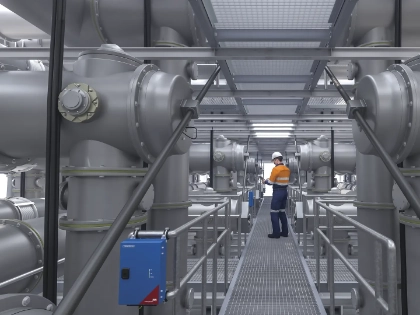

Das auf Flexibilität ausgelegte System ermöglicht den seriellen Anschluss mehrerer Geräte über Glasfaserkabel für das Monitoring von allem von einem einzelnen, kritischen Feld bis hin zu einem gesamten Umspannwerk.
Einfacher Fernzugriff über einen Standard-Webbrowser

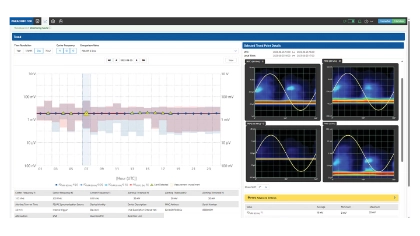

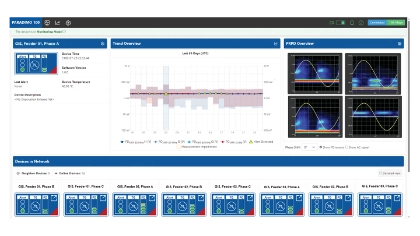

Greifen Sie über einen Standard-Webbrowser auf Echtzeitdaten, aufgezeichnete Trends und Konfigurationseinstellungen zu. Es ist nicht erforderlich, zusätzliche Software auf externen PCs oder Tablets zu installieren.
Einhaltung von Richtlinien
Entspricht vollständig der CIGRE-Empfehlung „Anwendungsleitfaden für den Empfindlichkeitsnachweis von UHF-Teilentladungs-Erkennungssystemen für gasisolierte Schaltanlagen“ (Technische Broschüre 654).
Intelligentes Monitoring
PARADIMO 100 erkennt und klassifiziert Fehler automatisch und gibt Ihnen einen Alarm, sodass Sie proaktive Maßnahmen ergreifen können, ohne eine:n PD-Expert:in hinzuziehen zu müssen.
Verwandte Anwendungen
Anwendungsbereiche dieses Produkts
Lernen Sie das PARADIMO 100 kennen
Das PARADIMO 100 bietet Hochgeschwindigkeits-Edge-Computing, UHF-Abtastung bis zu 2 GHz, synchrones Mehrkanal-Monitoring und SCADA-Integration.
- PD-Probe: Gleichzeitige UHF-Probe im Breitband- und Mittelbandbereich
- UHF-Frequenzbereich: Bis zu 2 GHz (Breitband); 80 MHz (Mittelband)
- Kanäle: Synchrone Mehrkanal-Erfassung
- Anschlussmöglichkeiten: Glasfaser (bis zu 40 km Singlemode), Ethernet-/Web Interface
- Protokolle: Integrationsfähig für SCADA- und IT-Infrastruktur
- Edge Computing: Interne automatisierte Datenauswertung und -archivierung
- Abmessungen: 205 x 340 x 98 mm (B x H x T)
Energy Talks
Verwandte Podcast-Folgen
OMICRON Academy
Verwandte Schulungen
Brauche ich fundierte Kenntnisse im Bereich der Teilentladung, um die Daten zu verstehen?
Nein, das ist der Hauptvorteil des Systems. Das Gerät führt eine automatische Fehlerklassifizierung durch und wandelt komplexe physikalische Phänomene in konkrete Maßnahmen für die Wartung um. Anstelle von Rohkurven identifiziert das Web-Interface den konkreten Fehler (z. B. bewegliche Partikel oder Partikel auf Isolatoren), um den Isolationszustand in kritischen Bereichen gasisolierter Anlagen zu bestimmen.
Wie viel manuelle Analyse wird mein Team tatsächlich durchführen müssen?
Im täglichen Betrieb praktisch gar keine. Das System erfasst und speichert Daten automatisch und klassifiziert erkannte Mängel. Ihr Team muss nur eingreifen, wenn das System aufgrund eines bestimmten identifizierten Mangels einen automatischen Alarm auslöst.
Wie unterscheidet das System zwischen internen TE-Signalen und externen Störern (wie Mobilfunksignalen oder Radar)?
Es nutzt eine leistungsfähige UHF-Multibandfilterung (bis zu 2 GHz). Während herkömmliche Systeme aufgrund von Störungen unter „Alarmmüdigkeit“ leiden können, bietet PARADIMO 100 Monitoring für beide Frequenzbereiche: Breitband (bis zu 2 GHz) und Mittelband (80 MHz). Es nutzt intelligente Algorithmen, um externe Störer „auszublenden“ und Trigger nur bei Impulsmustern zu setzen, die für interne GIS-Defekte charakteristisch sind.
Was ist die „Neighborhood“-Alarmlogik, und warum ist sie besser?
TE-Signale erfahren auf ihrem Weg durch die Sammelschienen Dämpfung. PARADIMO 100 nutzt die sensorübergreifende Kommunikation, um Signale benachbarter Einheiten miteinander zu vergleichen. Das System ermittelt den ungefähren Ort eines Fehlers und führt eine Justierung der Empfindlichkeit entsprechend der Entfernung zwischen den Sensoren durch, sodass kleine, weit entfernte Defekte mit derselben Dringlichkeit behandelt werden wie solche in unmittelbarer Nähe.
Welche Vorteile bietet „Edge Computing“ gegenüber einem herkömmlichen zentralen Server?
Zuverlässigkeit und Geschwindigkeit. Die gesamte Datenverarbeitung erfolgt auf der Ebene der Schaltanlage und nicht über einen zentralen PC. Dies senkt die Bandbreitenanforderungen und stellt sicher, dass das Gerät auch bei einem Ausfall Ihres Netzwerks weiterhin das Betriebsmittel überwacht und wichtige „Vorausfalldaten“ lokal verarbeitet und speichert.
Ist das System für extreme Wetterbedingungen geeignet?
Ja, die Hardware ist für die rauen Umgebungsbedingungen in Umspannwerken ausgelegt und bietet sowohl für GIS- als auch für GIL-Anlagen eine robuste Leistungsfähigkeit.
Wie schwierig ist es, das System zu skalieren, wenn wir unsere gasisolierten Anlagen ausbauen?
PARADIMO 100 ist äußerst modular aufgebaut. Sie können mehrere Geräte über Glasfaserkabel in Reihe schalten. Dadurch wird der Bedarf an komplexer Kupferverdrahtung reduziert, und Sie können das System von einem einzelnen Schrank bis hin zu einem riesigen Umspannwerkkomplex skalieren, ohne dass es zu Verlusten bei der Synchronisation der Signale kommt.
Wie hoch ist die erwartete Kapitalrendite für meine Betriebsmittel?
Durch die Erkennung von TE-Aktivitäten im Frühstadium können Sie von der reaktiven zur zustandsorientierten Wartung übergehen. Schon die Vermeidung eines einzigen katastrophalen Ausfalls in gasisolierten Schaltanlagen macht die Kosten für das gesamte Monitoringsystem in der Regel um ein Vielfaches wett und verlängert gleichzeitig die Lebensdauer des Betriebsmittels.
