CT Analyzer
Испытания, калибровка и оценка точности ТТ без использования эталонов
Обеспечивает калибровку вплоть до класса 0,1
Испытательные сигналы малого напряжения снижают риск при тестировании
Проводит полный цикл тестирования ТТ за один проход
Оценка «прошел/не прошел» для класса и пределов точности
Компактное устройство (менее 8 кг / 17 фунтов), удобное для использования в полевых условиях
Доступно только на английском языке
Полное испытание трансформаторов тока стало значительно легче
CT Analyzer позволяет проводить всестороннее тестирование, калибровку и оценку трансформаторов тока защиты, учета и многоотводных трансформаторов тока с использованием подхода, основанного на моделировании. Путем подачи слабых тестовых сигналов со стороны вторичной обмотки он определяет параметры эквивалентной схемы и оценивает рабочие характеристики в различных условиях эксплуатации.
Все ключевые результаты – включая точность, поведение при нагрузке и переходные характеристики – автоматически оцениваются на основе выбранных стандартов, что позволяет вам проверять рабочие характеристики трансформаторов тока и принимать обоснованные решения без сложных настроек или высоких токов первичной обмотки.
Преимущества
Причины выбрать CT Analyzer
CT Analyzer объединяет измерения, моделирование и оценку в единый интегрированный рабочий процесс, что позволяет упростить и ускорить испытания трансформаторов тока. Вы получаете преимущества от оптимизированного процесса испытаний, который повышает эффективность, улучшает безопасность и гарантирует стабильные и надежные результаты во всех областях применения.
Полная оценка работоспособности ТТ за одно испытание
Сокращение времени тестирования (< 1 мин) за благодаря автоматизации
Безопасное тестирование с подачей слабого сигнала (макс. 120 В)
Интеграция в процедуры тестирования с помощью удаленного управления интерфейсом
Автоматическое размагничивание сердечника после каждого испытания, что обеспечивает воспроизводимость измерения
Применения
Где используется данный продукт
Основные технические характеристики
CT Analyzer поддерживает все типы испытаний ТТ и соответствующие стандарты, обеспечивая при этом высокую точность:
- Выходное напряжение: 0 … 120 В
- Выходной ток: до 5 А (15 А пиковый)
- Выходная мощность: до 400 ВА
- Точность коэффициента: до 0,02 % (типичное значение)
- Точность фазового сдвига: до 1 мин
- Точность измерения сопротивления обмотки: типично 0,05 %
- Вес: прибл. 8 кг / 17 фунтов
- Питание: 100 … 240 В АС, 50/60 Гц
Технические характеристики

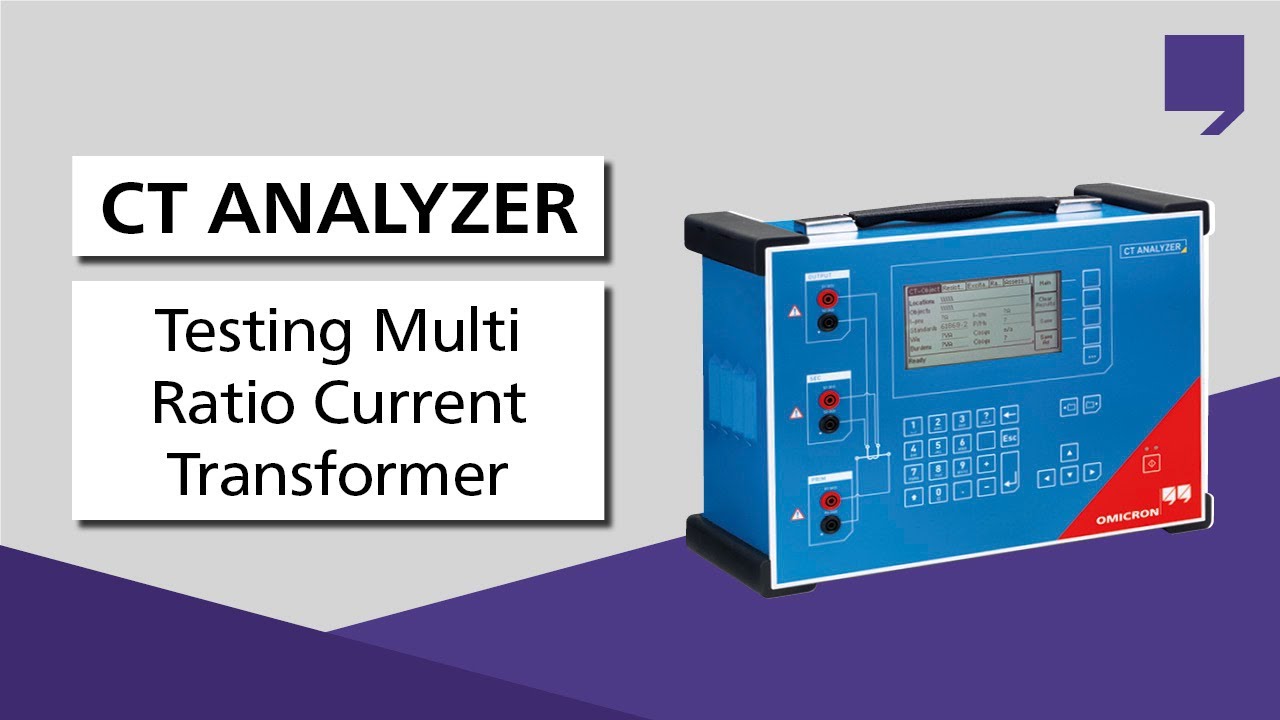

Познакомьтесь с CT Analyzer
Источник
Постоянный ток: 120 V, 5 A (15 Apeak)
Дисплей с программными кнопками
Измерительные входы для вторичной (макс. 300 В АС) и первичной (макс. 30 В АС) сторон ТТ
Клавиатура с клавишами управления курсором и клавишами выбора карт
Клавиша I/0 со светодиодными индикаторами состояния
Комплексное определение параметров ТТ
CT Analyzer определяет полный спектр параметров ТТ, включая как номинальные данные, так и результаты расширенных измерений. Вы можете оценить:
- Точность коэффициента и фазы
- Сопротивление обмотки
- Характеристики возбуждения (точка перегиба)
- Полную погрешность (ALF, ALFi, FS, FSi, Vb)
- Импеданс нагрузки
- Классы и параметры переходных характеристик ТР (TPS, TPX, TPY, TPZ)
- Коэффициент расчета на переходные процессы (Ktd)
- Остаточный магнетизм и остаточная намагниченность
Если данные на заводской табличке отсутствуют или неизвестны, можно также определить ключевые технические характеристики, такие как тип трансформатора тока, класс, коэффициент мощности и условия нагрузки при работе.
Быстрые измерения на месте без использования эталоннов
Вы можете проводить быстрые измерения непосредственно в трансформаторе тока без использования эталонов или внешних нагрузок. CT Analyzer предназначен для использования на месте и отличается компактной и легкой конструкцией, что исключает необходимость в сложных лабораторных установках.
Это позволяет проводить эффективные испытания с минимальными затратами на подготовку, что значительно сокращает общее время испытаний, обеспечивая при этом безопасную работу при максимальном выходном напряжении 120 В.
Моделирование различных режимов работы
После проведения измерений с помощью программного обеспечения можно смоделировать различные условия эксплуатации трансформатора тока. Различные сценарии нагрузки и неисправностей можно проанализировать задним числом без изменения физической конфигурации испытательной установки. Это позволяет реалистично оценить различные варианты эксплуатации на основе фактических данных измерений.
Автоматизированная оценка результатов
Вы можете воспользоваться преимуществами полностью автоматизированной оценки результатов на основе заранее заданных предельных значений из выбранных стандартов, таких как IEEE, ANSI или IEC. Данные измерений непосредственно сравниваются с соответствующими требованиями, что позволяет быстро и объективно оценить характеристики ТT. Это сокращает трудозатраты на интерпретацию результатов и помогает вам получать стабильные и надежные результаты испытаний.
Подходящие продукты
Аналитика
Видео по теме
OMICRON Academy
Профильные курсы
- CT Analyzer & VOTANO 100을 이용한 시간 최적화 계기용 변압기 진단Classroom TrainingМеста в наличии
- 1 день
- Южная Корея (Training Center Seongnam)
- CT Analyzer, VOTANO 100
- корейский
- Zeitoptimierte Strom- und Spannungswandlerdiagnose mit CT AnalyzerClassroom TrainingПолностью забронировано
- 1 день
- Австрия (Training Center Klaus)
- CT Analyzer
- немецкий
- Diagnostic optimisé des transformateurs de mesure avec un CT Analyzer et un VOTANO 100Classroom Training+1 дата свободнаМеста в наличии
- 1 день
- Франция (Training Center Cergy-Pontoise), Франция (Training Center Grenoble)
- CT Analyzer, VOTANO 100
- французский
Какие типы трансформаторов тока может тестировать CT Analyzer?
CT Analyzer позволяет проводить испытания трансформаторов защиты, учета и многодиапазонные трансформаторов тока.
В каких случаях вы бы порекомендовали использовать CT Analyzer для тестирования ТT?
CT Analyzer следует использовать во время ввода в эксплуатацию, планового технического обслуживания, после отключений оборудования или в любых других случаях, когда требуется проверить рабочие характеристики трансформаторов тока. Он особенно полезен для оценки, устранения неисправностей и проверки качества как в новых, так и в существующих установках.
Могу ли я проводить испытания на месте, или для этого потребуется лаборатория?
Все измерения можно проводить непосредственно на месте с помощью портативного устройства, без необходимости транспортировать ТТ в лабораторию.
Сколько времени занимает типичное тестирование?
В зависимости от конфигурации тест, как правило, можно провести менее чем за одну минуту.
Можно ли провести испытание ТТ, если отсутствуют данные заводской таблички?
Да, такие ключевые параметры, как коэффициент трансформации, точка перегиба, нагрузка и класс ТT, можно определить даже без данных, указанных на заводской табличке.
Какая квалификация требуется для работы с системой?
CT Analyzer обеспечивает подсказки по подключению и автоматическую оценку результатов, что позволяет как начинающим, так и опытным пользователям проводить эффективные измерения.
Что происходит с ТТ после испытания?
Система автоматически размагничивает сердечник после каждого испытания, чтобы обеспечить стабильные условия измерения.
Какие результаты выдает CT Analyzer?
CT Analyzer предоставляет полный набор результатов измерений, включая коэффициент, фазовый сдвиг, характеристики возбуждения, поведение при нагрузке и оценку точности. Результаты оценки точности и измеренные параметры класса защиты автоматически сравниваются с выбранными стандартами и отображаются в виде числовых значений с указанием «прошел/не прошел».
Почему это лучше, чем традиционные методы испытаний ТТ?
В отличие от традиционных методов, требующих подачи большого первичного тока или использования эталонного оборудования, CT Analyzer использует подход, основанный на моделировании, с вводом слабого сигнала со вторичной стороны. Это снижает трудоемкость настройки, повышает безопасность и значительно сокращает время испытаний, сохраняя при этом высокую точность измерений.
Что произойдет, если результаты окажутся на грани нормы или будут неудовлетворительными?
Если измеренные значения не в полной мере соответствуют установленным нормативным пределам, отклонения четко указываются. Подробные результаты измерений позволяют провести дополнительный анализ, который помогает в устранении неисправностей, оценке состояния и принятии решений по техническому обслуживанию.
Как осуществляется хранение и интеграция данных?
Данные измерений можно сохранять в цифровом формате и экспортировать для составления отчетов и ведения документации. Система поддерживает интеграцию в рабочие процессы тестирования и системы управления оборудованием посредством стандартных интерфейсов обмена данными и средств коммуникации.
