VOTANO 100
Испытание, калибровка и оценка VT/CVT без использования внешних эталонов
Разделенные зоны высокого напряжения и рабочая
Обеспечивает проверку с класса до 0,1
Все параметры определяются в ходе одной последовательности измерений
Проводит оценку VT/CVT в соответствии с выбранным стандартом
Легкая конструкция (15 кг / 33 фунта) для удобства проведения испытаний на месте
Доступно только на английском языке
Точные и эффективные испытания VT и CVT
Система VOTANO 100 позволяет проводить всестороннее тестирование, калибровку и оценку индуктивных и емкостных трансформаторов напряжения (VT и CVT), предназначенных для систем защиты и учета.
Благодаря управляемым тестовым сигналам и использованию подхода, основанного на моделировании, испытательная система точно проводит измерения ключевых параметров, включая коэффициент трансформации, фазовый сдвиг и поведение при нагрузке в различных условиях эксплуатации. Усилитель напряжения VBO2 обеспечивает испытательное напряжение, необходимое для измерения коэффициента трансформации, и автоматически переключается между необходимыми последовательностями измерений.
Почему стоит выбрать VOTANO 100
Система VOTANO 100 объединяет измерение, моделирование и оценку трансформаторов напряжения в единый интегрированный рабочий процесс, что позволяет упростить и ускорить испытания индуктивных (VT) и емкостных (CVT) ТН. Вы получаете преимущества от оптимизированного процесса полевых испытаний с помощью пошаговых инструкций, которые повышают эффективность, улучшают безопасность и обеспечивают стабильные результаты с высокой точностью во всех областях применения.
Проведение полной оценки VT/CVT в рамках единого интегрированного рабочего процесса, включающего измерение кривой намагничивания, нагрузки, полярности и коэффициента
Безопасное и эффективное дистанционное измерение с помощью VBO2, включая автоматическое переключение последовательностей измерений и однократное подключение ВН/НН
Высокая точность измерений, позволяющая проводить калибровку в полевых условиях класса до 0,1
Сокращение времени на настройку и тестирование: полный цикл измерений занимает менее 20 минут
Компактная и легкая конструкция весом менее 8 кг / 17 фунтов, обеспечивающая отличную мобильность
Связанные приложения
Где используется данный продукт
Основные технические характеристики
VOTANO 100 сочетает в себе высокую точность измерений и компактную конструкцию, что позволяет использовать прибор как в полевых условиях, так и в лаборатории.
- Точность измерения коэффициента: до 0,02 %
- Точность фазы: до 0,7 мин
- Выходное напряжение: до 4 кВ AC
- Общий вес (включая VBO2 и все принадлежности): 15 кг / 33 фунта
- Питание: 100 … 240 В АС, 50/60 Гц
Технические характеристики
Познакомьтесь с VOTANO 100
Выход генератора (подключается к VBO2)
Дисплей с контекстно-зависимыми кнопками
Измерительные входы по напряжению (подключаются к VBO2)
Клавиатура с кнопками курсора и выбора карты
Кнопка I/0 со статусными LED
Комплексное определение параметров VT/CVT
Прибор VOTANO 100 определяет полный набор параметров трансформатора напряжения. Можно оценить:
- Отклонение коэффициента трансформации
- Сдвиг фаз
- Полярность
- Емкостное соотношение (CVT)
- Емкость (CVT)
- Сопротивление обмотки
- Сопротивление короткого замыкания
- Характеристики намагничивания
- Нагрузка
- Общие электрические характеристики индуктивных (VT) и емкостных (CVT) ТН
Точная калибровка VT/CVT
Для проверки точности и калибровки также можно оценить:
- Рабочие характеристики при номинальных и коэффициентах напряжения до 1,9
- Соответствие классам точности для VT и CVT
- Класс точности до 0,1 для VT и до 0,2 для CVT
Автоматизированная оценка состояния трансформатора
VOTANO 100 в течение нескольких секунд автоматически анализирует результаты измерений в соответствии со стандартами IEC и IEEE, учитывая различные нагрузки на каждую вторичную обмотку, изменяющиеся уровни первичного напряжения, а также режимы нагрузки и холостого хода для всех обмоток, что обеспечивает стабильную и надежную оценку V/CVT при любых условиях эксплуатации.
Гибкое моделирование и повторная оценка
VOTANO 100 позволяет моделировать и переоценивать рабочие характеристики трансформатора с использованием ранее записанных данных измерений, что дает возможность в любой момент загрузить результаты. Это позволяет оценивать влияние изменений нагрузки, коэффициентов номинального напряжения, класса точности или напряжения первичной обмотки без повторного проведения измерений на месте, что экономит время и средства, обеспечивая при этом надежный анализ рабочих характеристик трансформатора.
Быстрые измерения на месте
Разработанный для использования в полевых условиях, VOTANO 100 позволяет проводить испытания непосредственно на месте установки без использования внешних эталонных трансформаторов или сложных настроек.
Его компактная и легкая конструкция (15 кг / 33 фунта) обеспечивает удобство транспортировки и обращения. Система включает в себя усилитель напряжения VBO2, который обеспечивает безопасную работу при напряжении до 4 кВ, сокращает трудозатраты на настройку и время испытаний, а также автоматически управляет последовательностью испытаний.
Повышение эксплуатационной безопасности
VOTANO 100 обеспечивает высокий уровень эксплуатационной безопасности за счет автоматической проверки достоверности данных и правильности подключения перед выполнением критически важных измерений, звуковых предупреждений при работе с высоким напряжением, а также встроенной защиты от перенапряжений в измерительных каналах. Визуальные индикаторы состояния, проверка заземления системы и функция аварийной остановки обеспечивают дополнительную защиту, помогая предотвратить неправильную эксплуатацию или возникновение небезопасных условий проведения испытаний.
Подходящие продукты
Связанные видео
Energy Talks
Связанные выпуски подкаста
OMICRON Academy
Связанные курсы
- CT Analyzer & VOTANO 100을 이용한 시간 최적화 계기용 변압기 진단Classroom TrainingМеста в наличии
- 1 день
- Южная Корея (Training Center Seongnam)
- CT Analyzer, VOTANO 100
- корейский
- Zeitoptimierte Diagnose von Spannungswandlern mit VOTANO 100Classroom TrainingМеста в наличии
- 1 день
- Австрия (Training Center Klaus)
- VOTANO 100
- немецкий
- Diagnostic optimisé des transformateurs de mesure avec un CT Analyzer et un VOTANO 100Classroom Training+1 дата свободнаМеста в наличии
- 1 день
- Франция (Training Center Cergy-Pontoise), Франция (Training Center Grenoble)
- CT Analyzer, VOTANO 100
- французский
Чем VOTANO 100 отличается от обычных испытательных комплектов для ТН?
VOTANO 100 заменяет традиционные методы испытаний трансформаторов напряжения, требующие использования громоздкого оборудования на месте или проведения лабораторных испытаний. Он объединяет оценку на основе моделей и полное испытание трансформатора в одной портативной системе. Система выполняет полный цикл измерений менее чем за 15 минут с автоматической оценкой пределов класса точности.

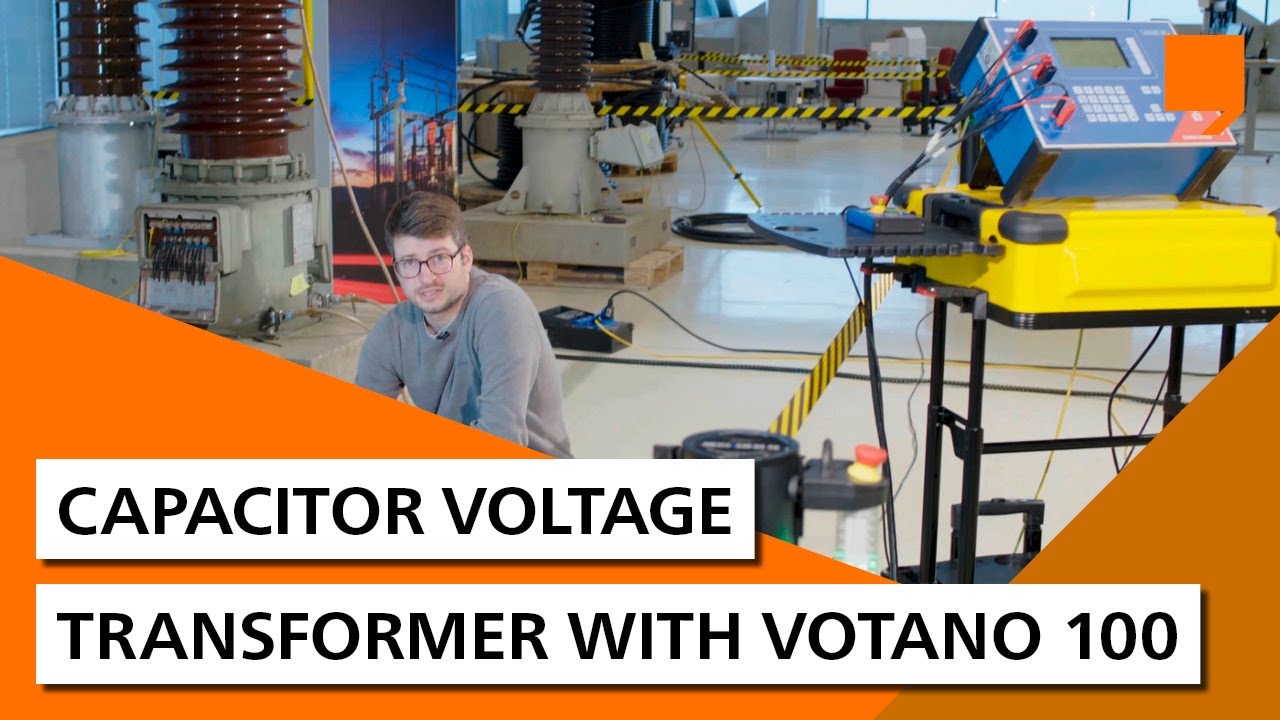

Как с помощью VOTANO 100 провести испытания и оценку емкостных делителей в емкостном ТН?
VOTANO 100 помогает в анализе емкостных делителей CVT с помощью теста «C-делитель», основанного на двух основных измерениях короткого замыкания. Он определяет значения C1, C2, общую ёмкость (Cr) и ёмкостное соотношение (Kc) даже для конструкций CVT без выведенной заземляющей шинки.
Как VOTANO 100 обеспечивает безопасную работу и систему подсказок во время испытаний?
VOTANO 100 помогает вам благодаря рабочему процессу тестирования с программным управлением, который включает понятные схемы подключения для каждого измерения. VBO2 обеспечивает автоматическое переключение последовательностей тестирования. Блок безопасности SAB1 и системные индикаторы обеспечивают наглядную обратную связь о состоянии системы, а функция блокировки помогает предотвратить небезопасную эксплуатацию при переподключении.
Как VOTANO 100 позволяет сократить объем работ по послетестовому анализу и подготовке отчетов?
VOTANO 100 сокращает объем работ по обработке результатов тестирования, предоставляя данные измерений, которые можно напрямую использовать для составления отчетов. Благодаря готовым шаблонам испытаний вы можете автоматически формировать индивидуальные отчеты одним нажатием кнопки, что исключает необходимость ручной постобработки.
Как VOTANO 100 обеспечивает проверку точности и калибровку?
VOTANO 100 помогает проверить точность VT и CVT путем измерения коэффициента и фазового сдвига в различных условиях эксплуатации. Он позволяет проводить калибровку с классом точности до 0,1.
Как VOTANO 100 автоматизирует оценку результатов в соответствии со стандартами IEC/IEEE?
VOTANO 100 автоматически сравнивает результаты с предельными значениями для данного класса сразу после завершения измерения. Учитываются различные нагрузки, уровни первичного напряжения и условия нагрузки по всем обмоткам, чтобы обеспечить всестороннюю оценку состояния трансформатора.
Как с помощью VOTANO 100 можно смоделировать и переоценить характеристики трансформатора?
VOTANO 100 позволяет загрузить предыдущие данные измерений для моделирования и повторной оценки характеристик трансформатора. Вы можете оценить изменения нагрузки, коэффициента напряжения, класса точности и напряжения первичной обмотки без повторного проведения измерений на месте.
