Das 3-in-1-Powerhouse für Leistungsschalterprüfungen
9. September 2025
CIBANO 500
3-in-1-Prüfsystem für Mittel- und Hochspannungsleistungsschalter
Mikroohmeter, Schaltzeitenmessgerät und AC/DC-Netzanschluss
MS/HS-Leistungsschalter in Live-Tank-, Dead-Tank- oder GIS-Bauweise
Geringer Verdrahtungsaufwand
Ein Protokoll. Alle Prüfergebnisse.
Circuit Breaker Testing Library (CBTL)
Leichtgewichtiges Prüfsystem, 20 kg (44,1 lbs)

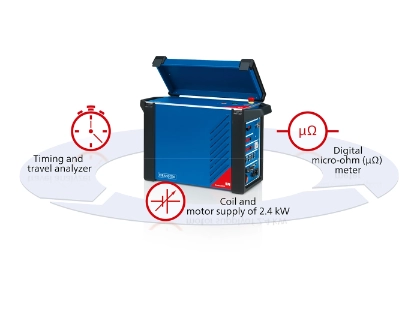

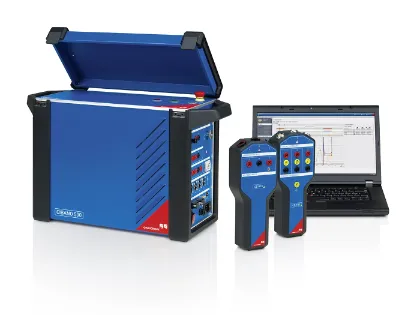

CIBANO 500: Drei Funktionen – eine Lösung
Das CIBANO 500 vereint ein Mikroohmeter, ein Schaltzeitenmessgerät und eine Spulen- und Motorversorgung. Alle wichtigen Prüfungen für Leistungsschalter (CB) alle Arten können auch ohne Anlagenbatterie durchgeführt werden.
Seine weltweit einzigartige Anschlusstechnik reduziert den Verkabelungs- und Zeitaufwand um bis zu 50 %. Darüber hinaus gewährleisten die Primary Test Manager™Software (PTM) und die mitgelieferte Circuit Breaker Testing Library (CBTL), eine komfortable Bedienung und ein übersichtliches, kombiniertes Protokoll für alle durchgeführten Prüfungen.
Vorteile
Prüfen – Analysieren – Verstehen – Handeln
Schaltzeitprüfungen
Die Schaltzeit eines Hauptkontakts wird durch die Messung der Zeitdauer von der Prüfungseinleitung bis zur Zustandsänderung des Hauptkontakts bestimmt. Durch diese Prüfung lassen sich fehlerhafte mechanische Einstellungen bzw. Verschleißerscheinungen eines Leistungsschalters erkennen.
Prüfung des statischen und dynamischen Kontaktwiderstands
Die statische Prüfung stellt einen niedrigohmigen Strompfad der Hauptkontakte des Leistungsschalters sicher und gewährleistet so einen Laststrom mit niedrigen Verlusten. Bei der dynamischen Prüfung wird der Kontaktwiderstand während der Betätigung des Leistungsschalters aufgezeichnet.
Analyse von Spulen- und Motorstrom
Bei dieser Analyse wird die charakteristische Stromkurve der Ein- bzw. Ausschaltspulen während der Betätigung des Leistungsschalters aufgezeichnet. Abweichungen weisen auf elektrische oder mechanische Defekte an Bauelementen der Ein- und Ausschaltsteuerung hin.
Prüfung des Bewegungsablaufs
Bei dieser Prüfung werden mit einem Bewegungssensor der komplette Auslösemechanismus sowie alle mechanischen Übertragungselemente am Leistungsschalter geprüft. Die Ergebnisse lassen Rückschlüsse auf einen möglichen mechanischen Verschleiß des Schalters zu.
Unterspannungsprüfung
Mit der regelbaren Stromversorgung von CIBANO 500 ist die Prüfung des Gesamtverhaltes des Leistunggschalters bei Unterspannung sehr einfach. Die Versorgung stellt einen exakten Unterspannungswert abweichend vom Nennwert bereit und CIBANO 500 erfasst das Verhalten des Leistungsschalters.
Minimale Anregerprüfung
Bei dieser Prüfung wird die zum Öffnen und Schließen eines Leistungsschalters erforderliche Mindestspannung bestimmt. So wird sichergestellt, dass ein Leistungsschalter auch bei einer niedrigen Versorgungsgleichspannung zuverlässig arbeitet.
Verwandte Anwendungen
Anwendungsbereiche dieses Produkts

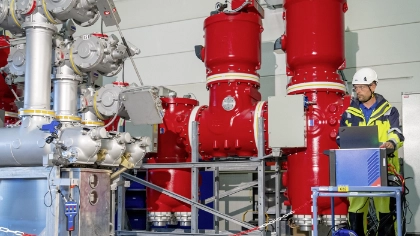

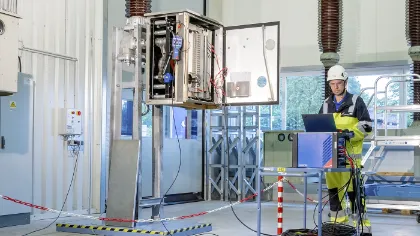

Ein System für alle Leistungsschaltertypen
CIBANO 500 ist das perfekte Prüfgerät für
- Mittelspannungs-Leistungsschalter,
- Hochspannungsleistungsschalter in Live- oder Dead Tank- und GIS-Ausführung.

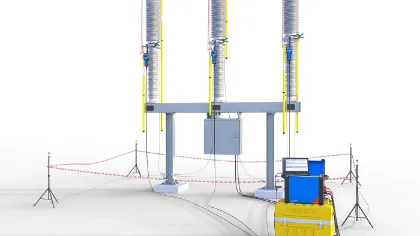

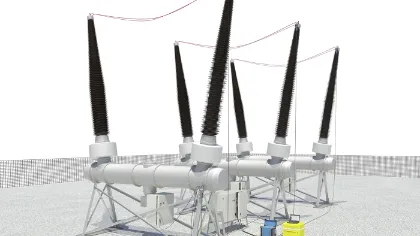

Der minimale Aufwand beim Verkabeln verringert auch die Prüfzeiten. Das integrierte Stromversorgungsgerät garantiert einen sicheren und unabhängigen Betrieb. Bei Hochspannungs-Leistungsschaltern in Live-Tank- oder GIS-Ausführung können die Schaltzeiten gemessen werden, während beide Seiten des Schalters geerdet bleiben. Bei Hochspannungs-Leistungsschaltern in Dead-Tank- und GIS-Ausführung können integrierte Stromwandler entmagnetisiert werden.
Technische Daten

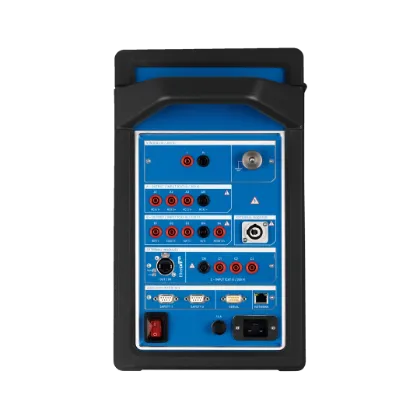

Lernen Sie das CIBANO 500 kennen
1 × V IN
Wenn Sie die Spannung der Stationsbatterie unter realen Lastbedingungen prüfen möchten, können Sie diese Eingänge zum Öffnen/Schließen des LS mit der externen Stationsbatterie anstelle der integrierten Stromversorgung nutzen.
A1–A3:
Einschaltspule, Motorversorgung, Hauptkontakt oder Hilfskontakt
B1–B4:
B1: Auslösespule oder Stromzange
B2: Auslösespule, Einschaltspule oder Stromzange
B3: Auslösespule, Dauerstromausgang oder Stromzange
B4: Motorversorgung oder Stromzange
B2: Auslösespule, Einschaltspule oder Stromzange
B3: Auslösespule, Dauerstromausgang oder Stromzange
B4: Motorversorgung oder Stromzange
Auxiliary-Modul
C1–C3: 3 × Hilfskontakte und 1 EtherCAT-Anschluss – IOB1, CB MC2, CB TN3 und EHB1 können angeschlossen werden

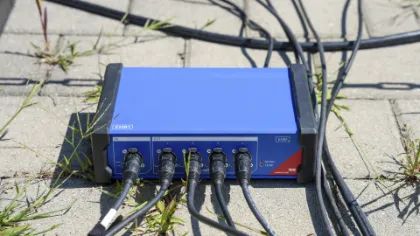

EtherCAT-Modul:
4 × EtherCAT
IOB1, CB MC2, CB TN3 und EHB1 können angeschlossen werden.
IOB1, CB MC2, CB TN3 und EHB1 können angeschlossen werden.
Auxiliary Schnittstelle
RS232-Schnittstellen für externes Sicherheitszubehör,
RJ45-Schnittstelle zum Anschluss an die Benutzeroberfläche „Primary Test Manager“ (PTM) über Ethernet.
RJ45-Schnittstelle zum Anschluss an die Benutzeroberfläche „Primary Test Manager“ (PTM) über Ethernet.

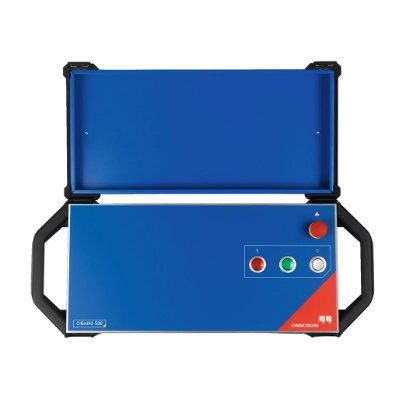

Ein-/Ausschalter und Netzanschluss
PTM ist das ideale Softwaretool für die Diagnoseprüfung und Zustandsbewertung Ihrer Betriebsmittel im Umspannwerk. Die Software unterstützt Sie bei Ihren Messungen und führt Sie Schritt für Schritt durch den gesamten Prüfablauf. So prüfen Sie schneller, sicherer und einfacher.
Vorteile des Datenmanagements:
- Verwaltung von Standort-, Betriebsmittel- und Prüfdaten
- Circuit Breaker Testing Library (CBTL)
- Datensynchronisation und -sicherung
- Durchführen von Diagnoseprüfungen
- Individuell anpassbare Prüfvorlagen
- Ergebnisanalyse und Reporterstellung
- Individuell anpassbare Report-Erstellung
- PTMate, Ihr mobiler Begleiter
Ressourcen
Mehr erfahren
Verwandte Produkte
Die Lösung von OMICRON hat sich als beste Wahl erwiesen, da sie besonders bedienfreundlich ist. Sie schließen das Prüfgerät einfach an die Schaltanlage an, schalten es ein, starten die Prüfung und führen die Messung durch. Anschließend erhalten Sie direkt das Ergebnis.
Rainer Lübeck (GE) and Andreas Nenning (Product Manager, OMICRON)
Einblicke
Verwandte Videos
OMICRON Academy
Verwandte Schulungen
- Time-optimized circuit breaker diagnostics with CIBANO 500Classroom TrainingWenige Plätze frei
- 1 Tag
- Australien (Perth CBD)
- CIBANO 500, Protection Testing Library (PTL), CPC 100
- Englisch
- CIBANO 500을 이용한 시간 최적화 차단기(CB) 진단Classroom TrainingPlätze verfügbar
- 1 Tag
- Korea (Süd) (Training Center Seongnam)
- CIBANO 500, Primary Test Manager (PTM)
- Koreanisch
- Optimisation du diagnostic de disjoncteur avec le CIBANO 500Classroom Training+1 Termin verfügbarPlätze verfügbar
- 1 Tag
- Frankreich (Training Center Grenoble), Frankreich (Training Center Cergy-Pontoise)
- CIBANO 500
- Französisch
Welche Inbetriebnahme- und Wartungsprüfungen kann CIBANO 500 durchführen?
- Messung des Hauptkontaktwiderstands
- Minimalen Anregerprüfung für Auslöse- und Einschalt-Spule
- Messung des Motorstroms
- Schaltzeitmessung an Haupt- und Widerstandskontakten bei einseitig und beidseitig geerdeten Leistungsschaltern
- Statische und dynamische Kontaktwiderstandsprüfung
- Prüfung des Bewegungsablaufs
- Spulenstrommessung
- Unterspannungs-Auslösungsprüfung
- Minimale Anregeprüfung
- Entmagnetisierung von Stromwandlerkernen
- Synchrone Schaltereigniszeitmessungen an allen Haupt- und Hilfskontakten
- Prüfung der Unterspannungsauslösung
- Prüfung der Wandlerstromauslösung
Verfügt das CIBANO 500 über ein integriertes Display?
Das CIBANO 500 verfügt über kein eigenes Display. Stattdessen wird es über die OMICRON-Software „Primary Test Manager“ (PTM) bedient, die eine benutzerfreundliche Oberfläche für die Einrichtung, Durchführung und Protokollierung von Prüfungen über einen externen Computer oder ein Tablet bietet.
Wie viele EtherCAT-Zubehörgeräte (CB MC2, CB TN3, IOB1, EHB1) können maximal an das CIBANO 500 angeschlossen werden?
Für die meisten Anwendungsfälle mit EtherCAT®-basiertem Zubehör können Sie bis zu 3 CB TN3-Module, bis zu 3 IOB1-Module und bis zu 15 CB MC2-Module anschließen. In diesem Fall müssen die standardmäßige Abtastrate von 10 kHz und die empfohlene Systemkonfiguration des Primary Test Managers verwendet werden.
Wie viel Leistung liefert der integrierte Netzanschluss des CIBANO 500?
Das CIBANO 500 bietet eine Ausgangsleistung von 2,4 kW und einen Spannungsbereich von:
- Gleichstrom: 0 bis 300 V
- Wechselstrom: 0 bis 240 V
