TransView

Software de visualización y análisis de señales grabadas

TransView es un software de visualización y análisis de señales binarias y analógicas grabadas, o transitorios en la red, grabados con registradores de transitorios (grabación interna del relé, CMC 356 o CMC 256plus con EnerLyzer, registrador osciloperturbográfico). Procesa los datos grabados de forma gráfica y calcula otras magnitudes del sistema de energía a partir de los datos de medida, como impedancias, vectores de potencia, valores eficaces, etc.

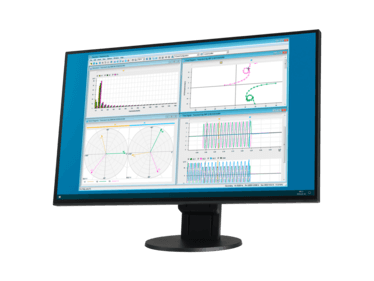

Las magnitudes se pueden representar como valores primarios o secundarios en diferentes vistas:

Oscilografía

Se representan las señales analógicas y binarias como una función a lo largo del tiempo. Las magnitudes analógicas se pueden representar como valores instantáneos o eficaces.

Diagramas vectoriales

Esta vista muestra las cantidades medidas y calculadas (p. ej., las componentes simétricas) como vectores complejos en los puntos temporales definidos.

Diagramas de posición

Esta vista muestra magnitudes complejas como diagramas de posición. Los diagramas de posición de la impedancia se pueden representar junto con las zonas de disparo de los relés de distancia. Los ajustes de zona se pueden importar con el formato XRIO.

Armónicos

La vista de armónicos muestra los valores eficaces de los armónicos de las magnitudes medidas seleccionadas como gráficos de barras. Los valores de amplitud se muestran en valores absolutos y como porcentaje del fundamental. Los armónicos se determinan mediante por medio de una DFT (transformada discreta de Fourier) de ciclo completo.

Tabla de valores

La vista de tabla muestra los valores de varias señales en las posiciones del cursor. Las señales están dispuestas en filas, en las que cada columna contiene los valores correspondientes.

TransView admite datos en formato COMTRADE (C37.111-1991 y P37.111/D11-1999).

Nota: TransView se puede utilizar:

  • Como parte de EnerLyzer (no es necesario solicitarlo por separado)
  • Como parte del software Test Universe (sin EnerLyzer) [VESM2052]
  • Como aplicación autónoma sin CMC / software Test Universe [VESM2051]
