La centrale de tests de disjoncteurs 3-en-1
09-09-2025
CIBANO 500
Système de test 3-en-1 pour disjoncteurs moyenne et haute tension
Mètre μΩ, analyseur de temps et alimentation électrique pour AC/CC
Disjoncteurs MT/HT de type « live-tank », « dead tank» ou « GIS »
Peu de câblage nécessaire
Un seul report clair pour tous les tests
Bibliothèque de tests pour disjoncteurs (CBTL)
Système de test léger de 20 kg (44,1 lb)

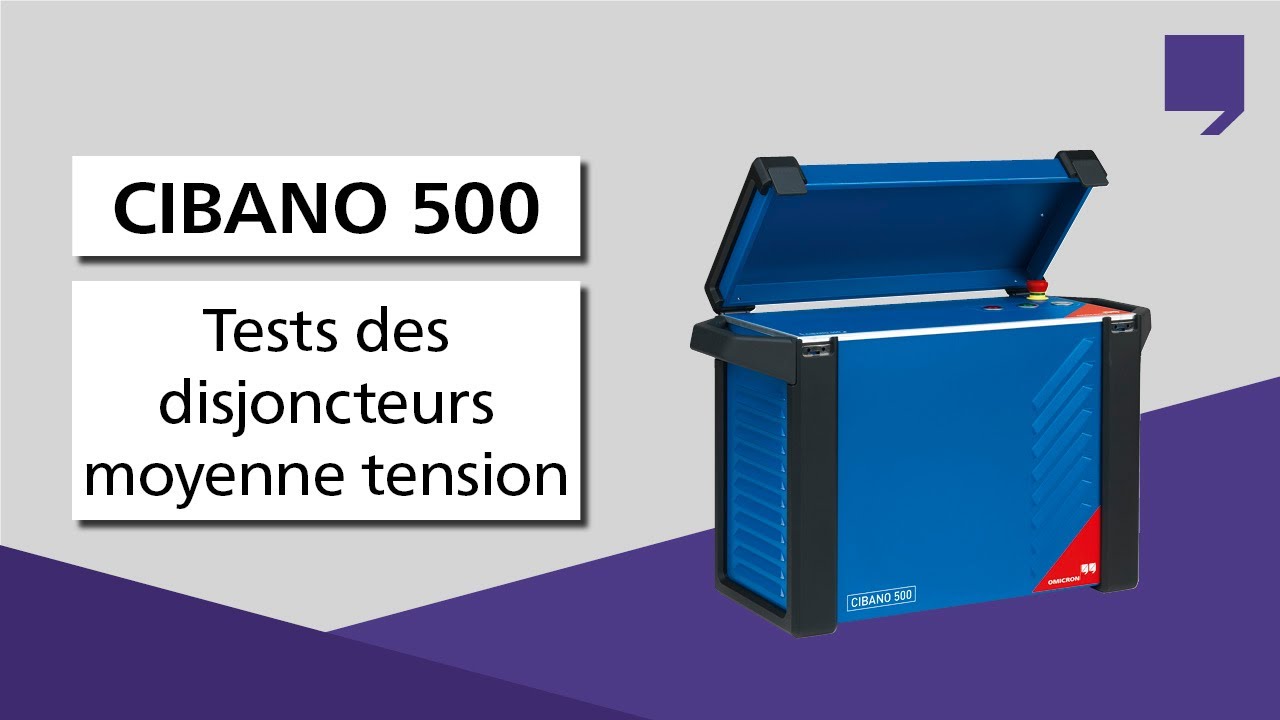

CIBANO 500 : trois fonctions en une seule solution
Le CIBANO 500 combine un micro-ohmmètre, un analyseur de temps et une alimentation pour bobines et moteurs. Tous les tests essentiels sur les disjoncteurs (CB) pour tous les types d'appareillages de commutation peuvent être effectués, même en l'absence de batterie de poste.
Sa technologie de connexion unique au monde réduit jusqu'à 50 % le temps et les efforts nécessaires au câblage. De plus, le logiciel Primary Test Manager (PTM) d'OMICRON et la bibliothèque de tests de disjoncteurs (CBTL) incluse garantissent une utilisation pratique, en fournissant un seul report combiné pour tous les tests effectués.
Avantages
Tester – Analyser – Comprendre – Agir
Tests de chronométrage
Le temps de réponse des contacts principaux est évalué par une mesure du délai entre le signal de déclenchement et le changement d'état des contacts principaux. Ce test permet de détecter un mauvais réglage mécanique ou l'usure d'un disjoncteur.
Essai de résistance de contact statique et dynamique
Le test statique vérifie l'existence d'un chemin à faible résistance au niveau des contacts principaux des disjoncteurs afin de garantir un courant de charge avec un minimum de pertes. Le test dynamique enregistre la résistance de contact pendant le fonctionnement du disjoncteur, fournissant ainsi des informations sur les problèmes liés à l'usure des contacts principaux et des contacts d'arc.
Analyse du courant de déclenchement et de fermeture de la bobine
La courbe caractéristique du courant des bobines de commande est enregistrée lors du déclenchement du disjoncteur. Tout écart révèle la présence de défauts électriques ou mécaniques au niveau des composants de déclenchement ou de fermeture.
Test de déplacement
À l'aide d'un capteur de mouvement, cet essai permet de vérifier l'ensemble du mécanisme de fonctionnement et la tringlerie mécanique des disjoncteurs. Les résultats peuvent donner une indication de l'usure mécanique du disjoncteur.
Test de condition de sous-tension
Grâce à son alimentation électrique réglable, le CIBANO 500 permet de tester très facilement le comportement des disjoncteurs en cas de sous-tension. L'alimentation électrique fournit une tension de sous-tension précise, tandis que le CIBANO 500 effectue des mesures des performances des disjoncteurs.
Test de minimum de tension
Ce test permet de déterminer la tension minimale nécessaire pour le déclenchement et le réenclenchage d'un disjoncteur. Il garantit que le disjoncteur peut fonctionner de manière fiable même lorsque la tension d'alimentation en CC est faible.
Applications associées
Où ce produit est-il utilisé ?
Un seul système pour tous les disjoncteurs
Le CIBANO 500 est le système de test idéal pour
- disjoncteurs moyenne tension,
- disjoncteurs haute tension de type cuve sous tension, cuve hors tension et GIS.
La réduction des opérations de recâblage permet des temps de test très courts. L'alimentation électrique intégrée garantit un fonctionnement sûr et autonome. Sur les disjoncteurs haute tension à cuve sous tension et de type GIS, les mesures de temps peuvent être effectuées alors que les deux côtés du disjoncteur restent à la terre. Sur les disjoncteurs haute tension à cuve isolée et de type GIS, les transformateurs de courant intégrés peuvent être soumis à la démagnétisation.
Caractéristiques techniques
Découvrez le CIBANO 500
1 × V IN
Si vous souhaitez tester la tension de la batterie de la station dans des conditions de charge réelles, vous pouvez utiliser ces entrées pour ouvrir/fermer le disjoncteur à l'aide de la batterie externe de la station, au lieu de l'alimentation intégrée.
A1–A3 :
Bobine de fermeture, alimentation du moteur, contact principal ou contact auxiliaire
B1–B4 :
B1 : Bobine de déclenchement ou pince ampèremétrique
B2 : Bobine de déclenchement, bobine de fermeture ou pince ampèremétrique
B3 : Bobine de déclenchement, sortie d’alimentation continue ou pince ampèremétrique
B4 : Alimentation du moteur ou pince ampèremétrique
B2 : Bobine de déclenchement, bobine de fermeture ou pince ampèremétrique
B3 : Bobine de déclenchement, sortie d’alimentation continue ou pince ampèremétrique
B4 : Alimentation du moteur ou pince ampèremétrique
Module auxiliaire :
C1–C3 : 3 × contacts auxiliaires et 1 connexion EtherCAT – les modèles IOB1, CB MC2, CB TN3 et EHB1 peuvent être connectés
Module EtherCAT :
4 × EtherCAT
Les modèles IOB1, CB MC2, CB TN3 et EHB1 peuvent être connectés.
Les modèles IOB1, CB MC2, CB TN3 et EHB1 peuvent être connectés.
Interface auxiliaire :
Interfaces RS232 pour accessoires de sécurité externes, interface RJ45 pour la connexion à l’interface utilisateur Primary Test Manager (PTM) via Ethernet
Interrupteur marche/arrêt et prise d’alimentation
PTM est l'outil logiciel idéal pour les tests de diagnostic et l'évaluation de l'état de vos équipements de sous-station. Il prend en charge vos mesures et vous guide pas à pas tout au long de la procédure de test, rendant ainsi les tests plus rapides, plus sûrs et plus faciles.
Avantages de la gestion des données :
- Gestion des données de localisation, d'équipements et de test
- Bibliothèque de tests des disjoncteurs (CBTL)
- Synchronisation et sauvegarde des données
- Exécution des tests de diagnostic
- Modèles de test personnalisés
- Analyse des résultats et rapports
- Rapports personnalisés et individuels
- PTMate, votre compagnon mobile
Ressources
En savoir plus
Produits associés
La solution d'OMICRON s'est avérée être la meilleure car elle est très simple d'utilisation. Il suffit de la brancher sur l'appareillage de commutation, de la mettre sous tension, d'appuyer sur « Démarrer », d'effectuer une mesure et d'obtenir le résultat.
Rainer Lübeck (GE) and Andreas Nenning (Product Manager, OMICRON)
Perspectives
Vidéos associées
OMICRON Academy
Formations associées
- Time-optimized circuit breaker diagnostics with CIBANO 500Classroom TrainingPlus que quelques places disponibles
- 1 jour
- Australie (Perth CBD)
- CIBANO 500, Protection Testing Library (PTL), CPC 100
- Anglais
- CIBANO 500을 이용한 시간 최적화 차단기(CB) 진단Classroom TrainingPlaces disponibles
- 1 jour
- Corée du Sud (Training Center Seongnam)
- CIBANO 500, Primary Test Manager (PTM)
- coréen
- Optimisation du diagnostic de disjoncteur avec le CIBANO 500Classroom Training+1 date disponiblePlaces disponibles
- 1 jour
- France (Training Center Grenoble), France (Training Center Cergy-Pontoise)
- CIBANO 500
- Français
Quels tests de mise en service et de maintenance le CIBANO 500 peut-il effectuer ?
- Mesure de la résistance de contact principale
- Mesure de la tension minimale de déclenchement pour la bobine de déclenchement et de fermeture
- Mesure du courant moteur
- Mesure du temps de réponse des contacts principaux et résistifs pour les disjoncteurs à mise à la terre unilatérale et sur les deux côtés à la terre
- Tests de résistance de contact statique et dynamique
- Tests de mouvement/course
- Analyse du courant bobine
- Tests en condition de sous-tension
- Tests de déclenchement initial
- Démagnétisation des circuits magnétiques de transformateurs de courant
- Tests de synchronisation pour tous les contacts principaux et auxiliaires
- Tests de bobine de sous-tension
- Tests de bobines de surintensité
Le CIBANO 500 est-il équipé d'un écran intégré sur l'appareil ?
Le CIBANO 500 ne dispose pas d'écran intégré. Il est en effet commandé à l'aide du logiciel Primary Test Manager (PTM) d'OMICRON, qui offre une interface utilisateur conviviale permettant de configurer, d'exécuter et de générer des rapports de test via un ordinateur ou une tablette externe.
Quel est le nombre maximal d'accessoires EtherCAT (CB MC2, CB TN3, IOB1, EHB1) pouvant être connectés au CIBANO 500 ?
Pour optimiser l'utilisation des accessoires basés sur EtherCAT®, vous pouvez connecter jusqu'à 3 modules CB TN3, jusqu'à 3 modules IOB1 et jusqu'à 15 modules CB MC2. Dans ce cas, il est nécessaire d'utiliser la fréquence d'échantillonnage par défaut de 10 kHz et la configuration système recommandée pour Primary Test Manager.
Quelle est la puissance fournie par l'alimentation électrique intégrée du CIBANO 500 ?
Le CIBANO 500 offre une puissance de sortie de 2,4 kW et une plage de tension de :
- CC : 0 à 300 V
- CA : 0 à 240 V
