CP RC

Réalisez des essais sur des installations isolées en gaz (GIS) à haute tension jusqu’à 270 kV sans équipement encombrant. Le CP RC utilise le Power VT intégré pour générer la tension d’essai, ce qui réduit les efforts de mise en place et permet de réaliser des essais efficaces sur site.
Parlez à un expert

Une nouvelle approche des tests SIG

Le CP RC permet de tester les appareillages de commutation haute tension à isolation gazeuse (GIS) à l'aide d'un circuit résonant léger. Associé au CPC 100, il utilise le transformateur de puissance (VT) intégré à l’GIS pour générer la tension d’essai requise, ce qui évite d’avoir à manipuler de gros transformateurs externes et de l’hexafluorure de soufre (SF₆). Fonctionnant à des fréquences d’essai typiques comprises entre 80 et 120 Hz, le système se règle sur la résonance pour un éfficacité élevé. Sa conception modulaire permet une adaptation flexible à différentes configurations de GIS et une puissance de sortie évolutive via CPC Sync, ce qui rend possible la réalisation d’essais sur site à la fois puissants et hautement portables.

Tests SIG efficaces et pratiques

La combinaison des modules CP RC1 et CP RC2 avec le CPC 100 permet de réaliser des essais sur des installations isolées en gaz (GIS) à haute tension, respectivement jusqu'à 123 kV et 270 kV. Légère et modulaire, cette installation peut être transportée et mise en place par une seule personne, ce qui la rend idéale pour une utilisation sur site. Les cartes de test intégrées au CPC 100 prennent en charge la détection automatique de la fréquence de résonance et les séquences de test structurées, garantissant ainsi des essais fiables et efficaces. Vous pouvez compléter le système avec des accessoires de sécurité et des fonctions de diagnostic avancées, telles que la mesure des décharges partielles.

Système central (CP RC + CPC 100)

  • Essais haute tension jusqu'à 123 kV / 270 kV
  • Système léger pour un transport et une installation faciles
  • Déroulement guidé des essais via le CPC 100
  • Extensible avec des accessoires de sécurité (par ex. voyants d'avertissement SAA2)


Avec MPD 800 + UHF 800 (extension de diagnostic)

  • Essais combinés de test de tenue en tension et de décharges partielles
  • Acquisition en parallèle de plusieurs signaux de sondes
  • Enregistrement en continu pour une analyse détaillée a posteriori
Ressources

En savoir plus

Passer ce diaporama
Retour en haut du diaporama

Produits associés

Passer ce diaporama
Produit phare
CPC 100

Un système de test primaire multifonctionnel destiné à la mise en service et à la maintenance des sous-stations
Produit phare
MPD 800

Test universel de décharges partielles, conçu pour garantir la fiabilité en laboratoire et sur le terrain.
Accessoires
SAA2

Feu d'avertissement, accessoire de sécurité destiné à délimiter la zone d'essai.
Produit phare
UHF 800

Tests PD à ultra-haute fréquence et haute sensibilité pour les environnements difficiles.
Retour en haut du diaporama

Accessoires supplémentaires

Passer ce diaporama

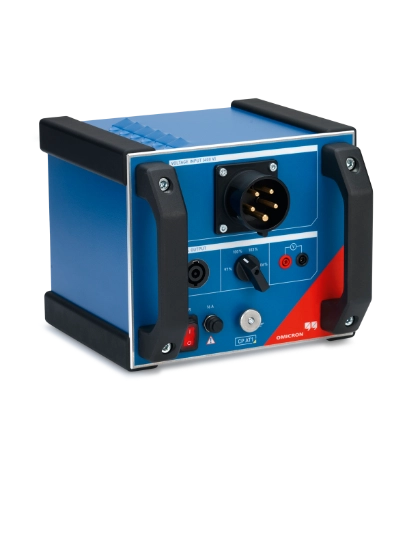

CP AT1

Le CP AT1 permet de raccorder l'alimentation électrique du CPC 100 à une prise d'alimentation triphasée de 16 A et fournit la puissance nécessaire au montage d'essai.

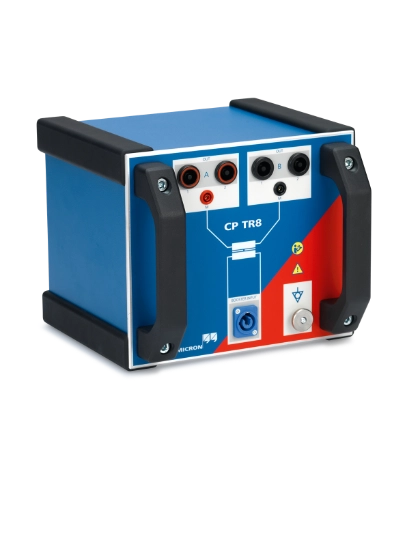

CP TR

Le CP TR fournit un signal de sortie non polarisé et compense la charge capacitive.

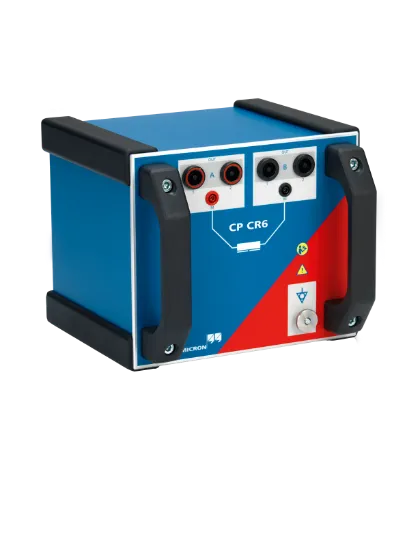

CP CR

Avec 4 mH (CP CR4) ou 6 mH (CP CR6), le CP CR compense la capacité de manière modulaire.

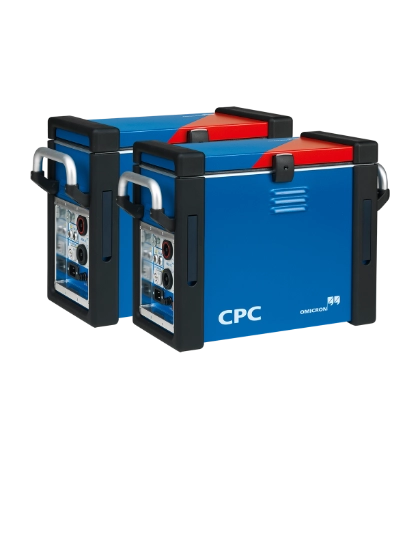

CPC Sync

Synchronise plusieurs unités CPC 100 afin d'augmenter la puissance de sortie. Permet de réaliser des essais haute tension évolutifs pour des systèmes GIS de plus grande envergure et des charges de capacité plus élevées.
