DANEO 400
Mesurer à la fois les signaux classiques et les messages au sein du réseau de communication.
Utiliser plusieurs équipements de test DANEO 400 synchronisés entre eux pour former un système de mesure et d'enregistrement des défauts.
Définissez des conditions de déclenchement flexibles pour enregistrer les événements de défaut. Le DANEO 400 peut fonctionner en mode autonome et se réinitialiser automatiquement pour détecter d';autres événements.
Vérifiez le trafic sur le bus de process conforme à la norme CEI 61850 et testez efficacement les réseaux de communication.
Comparez les signaux d'entrée analogiques aux signaux de sortie issus des Sampled Values numériques.
Mesures hybrides pour les postes numériques

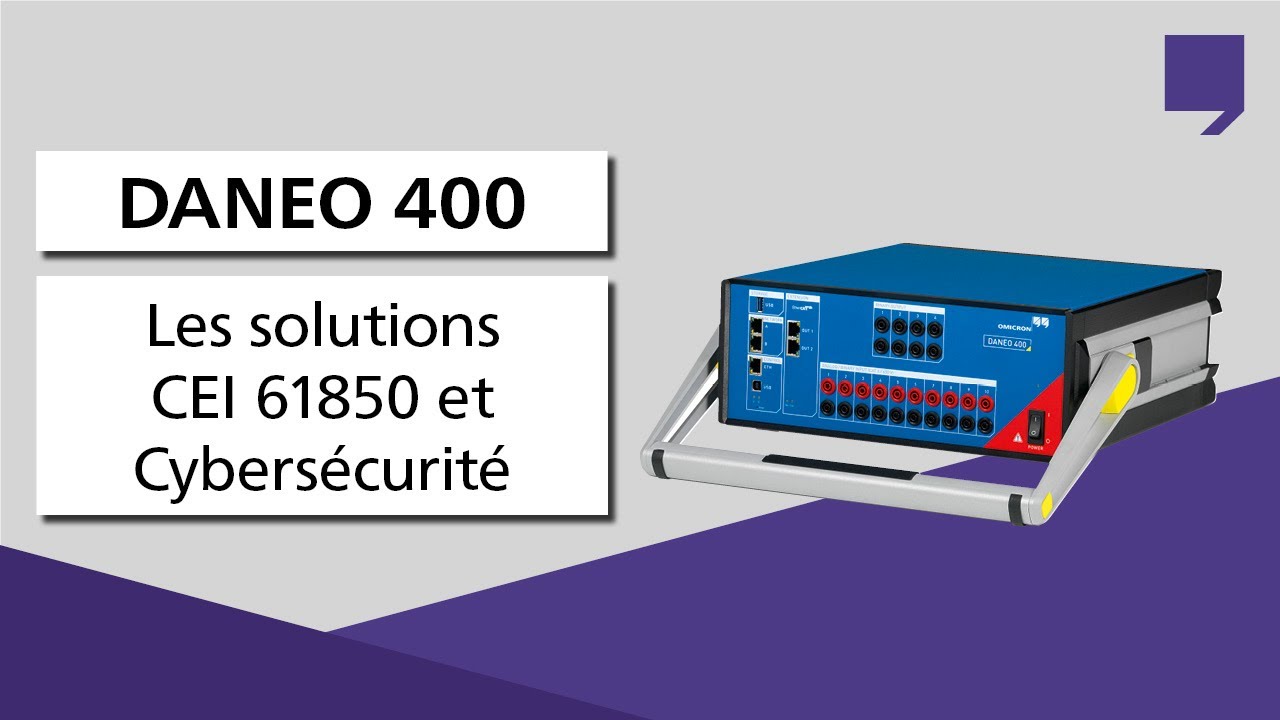

Le DANEO 400 est un équipement de test léger et portable destiné à la mesure et à la détection des défauts dans les systèmes PAC (Protection Automatisme et Contrôle).
Il enregistre et analyse les signaux conventionnels, tels que les tensions, les courants et les signaux d'état binaires câblés, ainsi que le trafic du réseau de communication. La combinaison de ces deux domaines dans un seul équipement de test offre une vue synchronisée du comportement du système. Cela permet d'effectuer des tests fiables, de vérifier la communication du process bus selon la norme CEI 61850 et de réaliser un dépannage efficace de l'ensemble de la sous-station.
L'équipement de test est configuré et utilisé avec le logiciel DANEO Control de pilotage pour PC.
Où ce produit est-il utilisé ?
Caractéristiques techniques
Découvrez le DANEO 400
Interface de stockage de masse
Interfaces réseau
Interfaces de commande
Interfaces d'extension
4 sorties binaires
10 entrées analogiques / binaires
Benefits
Caractéristiques principales du DANEO 400
- Mesure hybride pour les signaux analogiques et binaires ainsi que le trafic du réseau.
- Enregistrement distribué avec plusieurs appareils synchronisés dans le temps.
- Vérification de la communication du process bus IEC 61850 basée sur les informations du langage de configuration système (SCL).
- Observation active des valeurs de mesure et des messages IEC 61850.
- Analyse sophistiquée et synchronisée dans le temps des signaux et du trafic.
- Mesures du délai de propagation, par exemple pour les messages GOOSE et Sampled Values dans un réseau local ou entre sous-stations.
- Fonctionnement sans surveillance dans des installations semi-permanentes ou permanentes.
- Vue d'ensemble des sources de temps IEEE 1588.
- Surveillance ciblée du trafic du réseau pour le dépannage d'événements sporadiques.
- Documentation des résultats de test.
Produits associés
Vidéos associées
Energy Talks
Épisodes de podcast associés
OMICRON Academy
Formations associées
- Les fondamentaux de la norme CEI 61850, application et test dans les postes numériquesClassroom Training+2 dates disponiblesPlaces disponibles
- 3 jours
- France (Training Center Cergy-Pontoise)
- DANEO 400, ISIO 200, IEDScout, StationScout
- Français
- CEI 61850 – Test et concept d'ingénierie des systèmes dans les postes numériquesClassroom Training+2 dates disponiblesPlus que quelques places disponibles
- 2 jours
- En ligne, France (Training Center Cergy-Pontoise)
- IEDScout, StationScout, ISIO 200, Test Universe, RelaySimTest, DANEO 400, MBX, VBX
- Français
- IEC 61850 Podstawy, aplikacje i testowanie w stacji cyfrowejClassroom Training+1 date disponiblePlaces disponibles
- 2 jours
- Pologne (Training Center Sosnowiec)
- ISIO 200, IEDScout, DANEO 400, StationScout, CMC 850, CMC 430, CMC 310, CMC 500
- polonais
- IEC 61850 – Systemkonfiguration und Prüfen in digitalen SchaltanlagenClassroom TrainingPlaces disponibles
- 3 jours
- Allemagne (Training Center Erlangen)
- IEDScout, ISIO 200, StationScout, Test Universe, RelaySimTest, DANEO 400, VBX, MBX, CMC 850, CMC 430, CMC 310, CMC 500
- Allemand
Quel est exactement le rôle du DANEO 400 dans un poste électrique ?
Le DANEO 400 enregistre et analyse les signaux classiques (courants, tensions, E/S binaires) ainsi que le trafic réseau IEC 61850. Cela vous permet de vérifier que les signaux physiques et la communication numérique sont correctement synchronisés, notamment lors de la mise en service ou du dépannage.
À quelles applications le DANEO 400 est-il adapté ?
Le DANEO 400 est utilisé tout au long du cycle de vie des systèmes PAC (Protection Automatisme et Contrôle), y compris
- les tests de réception en usine (FAT),
- les tests de réception sur site (SAT),
- la mise en service,
- la supervision,
- l'enregistrement des défauts,
- évaluation des performances du réseau, et
- dépannage des systèmes de sous-stations.
Ai-je besoin de plusieurs équipements de test, ou un seul DANEO 400 suffit-il ?
Un seul DANEO 400 suffit pour les mesures locales, mais de nombreux clients déploient plusieurs équipements de test synchronisés dans une sous-station afin d'obtenir une vue des événements alignée dans le temps depuis différents emplacements. Cela s'avère particulièrement utile pour diagnostiquer les dysfonctionnements des systèmes de protection ou les retards de communication au sein du réseau.
Comment puis-je configurer et contrôler le DANEO 400 ?
Vous pouvez configurer et contrôler le DANEO 400 à l'aide de la suite logicielle DANEO Control pour PC, qui permet de gérer un ou plusieurs équipements de test. Elle permet l'observation en temps réel et l'analyse détaillée des données enregistrées.
Quels signaux et sources de données puis-je connecter au DANEO 400 ?
Le DANEO 400 prend en charge :
- Les tensions et courants secondaires provenant des circuits de protection.
- Les signaux d'état binaires filés.
- Les messages GOOSE et les Sampled Values selon la norme IEC 61850, y compris le trafic du réseau général.
Cette combinaison vous permet d'analyser à la fois les parties conventionnelles et numériques d'un poste de distribution moderne.
Comment le DANEO 400 fonctionne-t-il avec les réseaux IEC 61850 ?
Il vérifie la communication sur le bus de process selon la norme CEI 61850 à partir des fichiers SCL (language de configuration système), contrôle la présence de messages GOOSE et de Sampled Values, détecte les anomalies de trafic et consigne les événements. Cela permet de s'assurer que les appareils électroniques intelligents (IED) communiquent correctement, conformément à leur configuration.
