IOB1
Permet d'effectuer des tests de synchronisation avancés en temps réel sur les CB
Plus de 6 contacts auxiliaires et plusieurs bobines de déclenchement/fermeture ; aucun recâblage nécessaire
Séquence de commutation avec fonctionnement en chevauchement des bobines de déclenchement et de fermeture, avec des tensions différentes pour ces dernières.
Offre douze canaux d'entrée pour le transfert de données en temps réel
pour la commande et l'analyse des bobines de déclenchement ou de fermeture des disjoncteurs ou des moteurs
IOB1 – Version destinée à la mesure du temps sur les grands condensateurs

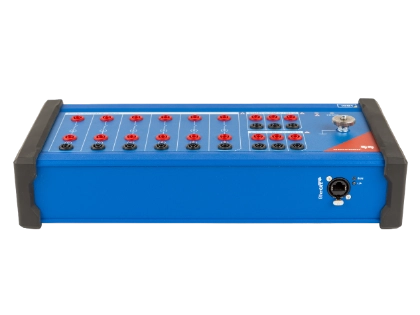

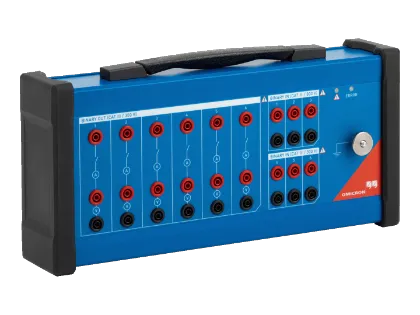

L'IOB1 offre six canaux d'entrée et de sortie supplémentaires pour le CIBANO 500.
À quoi sert-il ?
L'IOB1 est commandé par le CIBANO 500 via une communication EtherCAT. Ses six canaux d'entrée lisent de manière synchrone les données des contacts auxiliaires et les transmettent au CIBANO 500. Ses six canaux de sortie commandent de manière synchrone les bobines de déclenchement ou de fermeture du moteur d'un disjoncteur.
Quand est-il nécessaire ?
Il est nécessaire pour analyser les disjoncteurs lorsque le temps de réponse de plus de six contacts auxiliaires doit être mesuré simultanément. Il est également nécessaire pour les mesures de temps de réponse des disjoncteurs de grande taille si plusieurs bobines d'ouverture et de fermeture ou moteurs de disjoncteur doivent être commandés simultanément. Lorsque différentes tensions doivent être fournies simultanément, le montage d'essai ne doit pas être recâblé.
Produits associés
Quel est le nombre maximal d'IOB1 pouvant être connectés au CIBANO 500 ?
Il est possible de connecter jusqu'à trois modules IOB1. Toutefois, la fréquence d'échantillonnage doit être réduite à 10 kHz, et les exigences du Primary Test Manager doivent être respectées.
L'IOB1 a-t-il besoin d'une alimentation électrique ?
Non, l'IOB1 est alimenté via le câble de connexion EtherCAT provenant du CIBANO 500 ou du concentrateur EtherCAT EHB1.
Les canaux de sortie des bobines de déclenchement et de fermeture sont-ils alimentés directement par l'IOB1 ?
Non, l'alimentation des canaux de sortie doit être fournie par une source externe. Vous pouvez utiliser le canal de sortie (B3) du CIBANO 500, la batterie de la station ou une autre alimentation électrique externe. Cela offre une plus grande flexibilité si vous avez besoin de plusieurs sources d'alimentation électrique en même temps.
