RelaySimTest
Vérifie le bon fonctionnement des fonctions de protection dans des conditions transitoires, notamment en cas de saturation des transformateurs de courant (TC) ou lors de la mise sous tension des transformateurs.
Intègre les signaux de test distribués provenant d'une seule application dans un report de test global.
Adapte automatiquement les signaux de test au comportement du système de protection.
Des tests efficaces, notamment pour les installations IEC 61850 et les installations hybrides.
Une couverture complète des tests, quels que soient le type et le fabricant de l'appareil de protection.
Tests de protection en boucle fermée virtuels, sans recourir à des appareils de protection électroniques (IED) ni à du matériel de test physique.
Ne laissez aucune chance aux défauts cachés
RelaySimTest est une solution logicielle destinée aux test de protection basés sur le système à l'aide des équipements de test OMICRON. Ce logiciel simule des états de fonctionnement et des défauts réalistes sur le réseau électrique afin de vérifier que le système de protection fonctionne comme prévu. Grâce à sa capacité d'analyse approfondie, il permet même de détecter de manière fiable les erreurs de logique, de conception et de communication difficiles à repérer.
1 : 12 % Système CA
2 : 9 % Erreur humaine
3 : 5 % Système CC
4 : 17 % Inconnu
5 : 20 % Dysfonctionnement de l'équipement de protection
6 : 9 % Erreurs de communication de l'équipement de protection
7 : 28 % Erreurs de paramètres, de logique et de conception
« RelaySimTest intègre dans les tests les facteurs qui interviennent dans un véritable système de protection. À mes yeux, c'est là l'aspect le plus important des tests de protection. »
Ronald Jogaib
Ingénieur d'application, SEL
Benefits
Une méthode simple pour tester des systèmes de protection complexes et distribués
RelaySimTest vous permet de modéliser rapidement votre réseau électrique et de simuler des événements de charge et de défaut réalistes. Le logiciel est fourni avec des modèles de test pour certains scénarios, ce qui vous fait gagner du temps précieux. Les données nominales de l'équipement sont tout ce dont vous avez besoin pour valider votre système de protection de manière fiable.
Les équipements de test compacts et portables de la gamme CMC injectent de manière synchrone les signaux transitoires calculés dans le système de protection. Une fois les tests terminés, vous recevez automatiquement un rapport de test personnalisable contenant une évaluation précise du comportement du système de protection.
La procédure de test standardisée garantit que vos tests répondent à chaque fois à des normes de qualité élevées. Une fois les plans de test créés, vous pouvez les réexécuter à tout moment ou les ajuster au préalable selon vos besoins.
Simulation transitoire
RelaySimTest vous permet d'analyser facilement votre système de protection dans des conditions transitoires, notamment en cas de saturation des transformateurs de courant, de variations de tension, de réenclenchements ou de mise sous tension de transformateurs.
Flexibilité totale pour les développements futurs
Qu'il s'agisse de points d'injection supplémentaires, de l'utilisation de systèmes de protection centralisés ou de concepts de protection principale et de secours, RelaySimTest offre un large éventail d'options pour la mise en cascade et la commande des équipements de test et des amplificateurs.
Plage fonctionnelle unique IEC 61850
RelaySimTest garantit que tous les IED intégrés au concept de protection fonctionnent comme prévu, même si vous ne maîtrisez pas parfaitement la data model et la structure de communication de la norme IEC 61850. Grâce à l'importation de fichiers SCD, vous gagnez du temps précieux lors du processus de configuration.
S'adapte automatiquement au comportement du système de protection
Grâce à sa méthode brevetée d'itérations en boucle fermée, RelaySimTest ajuste automatiquement les signaux de test en fonction des commandes de déclenchement et de réenclenchement émises par le système de protection. Cela facilite considérablement le test de fonctions logiques complexes et réduit les risques d'erreur.
Tests de protection virtuels à l'aide de jumeaux numériques
Les jumeaux numériques de vos dispositifs de protection vous permettent d'analyser le système de protection sans avoir recours à du matériel de test ni à des IED physiques. Vous pouvez ainsi détecter très tôt toute erreur dans votre plan de test et accélérer la mise en service et le dépannage. De plus, il n'y a aucune limite quant à la puissance de sortie ou au nombre de signaux de test.
Effectuer des tests quel que soit le type d’appareil de protection et la complexité du système
RelaySimTest permet de tester facilement plusieurs appareils de protection simultanément à partir d'un seul PC, que vous effectuiez des tests de bout en bout sur des appareils situés à des endroits très éloignés les uns des autres ou que vous travailliez directement avec eux en laboratoire. De plus, vous pouvez effectuer des tests sur des appareils de protection de tout type et de n'importe quel fabricant.
Où ce produit est-il utilisé ?
Galerie de captures d'écran
Exemples de cas de test
« D'après mon expérience, dans le domaine des postes numériques et autres systèmes décentralisés, RelaySimTest permet de gagner facilement plusieurs mois de travail en matière de tests et de configuration, tout en renforçant la confiance dans la capacité du système global à répondre aux besoins des utilisateurs finaux. Cela représente un avantage considérable pour les compagnies d’électricité. »
Daniel Mulholland
Ingénieur principal - Postes numériques
Produits associés
Accessoires
Vidéos associées
Energy Talks
Épisodes de podcast associés
OMICRON Academy
Formations associées
- CEI 61850 – Test et concept d'ingénierie des systèmes dans les postes numériquesClassroom Training+2 dates disponiblesPlus que quelques places disponibles
- 2 jours
- En ligne, France (Training Center Cergy-Pontoise)
- IEDScout, StationScout, ISIO 200, Test Universe, RelaySimTest, DANEO 400, MBX, VBX
- Français
- Testes de proteção com CMC, baseado em simulação do sistema elétricoClassroom TrainingPlaces disponibles
- 2 jours
- Brésil (Training Center Sorocaba)
- RelaySimTest, CMC 500
- portugais
- Advanced overcurrent, distance, and differential protection testing with CMCClassroom TrainingPlaces disponibles
- 3 jours
- Australie (Training Center Melbourne)
- Test Universe, RelaySimTest, Protection Testing Library (PTL), CMC 500, CMC 850, CMC 430, CMC 310
- Anglais
- IEC 61850 – Systemkonfiguration und Prüfen in digitalen SchaltanlagenClassroom TrainingPlaces disponibles
- 3 jours
- Allemagne (Training Center Erlangen)
- IEDScout, ISIO 200, StationScout, Test Universe, RelaySimTest, DANEO 400, VBX, MBX, CMC 850, CMC 430, CMC 310, CMC 500
- Allemand
Démonstration du logiciel
Télécharger la démo
Où puis-je trouver une aide immédiate pour RelaySimTest si je l'utilise pour la toute première fois ?

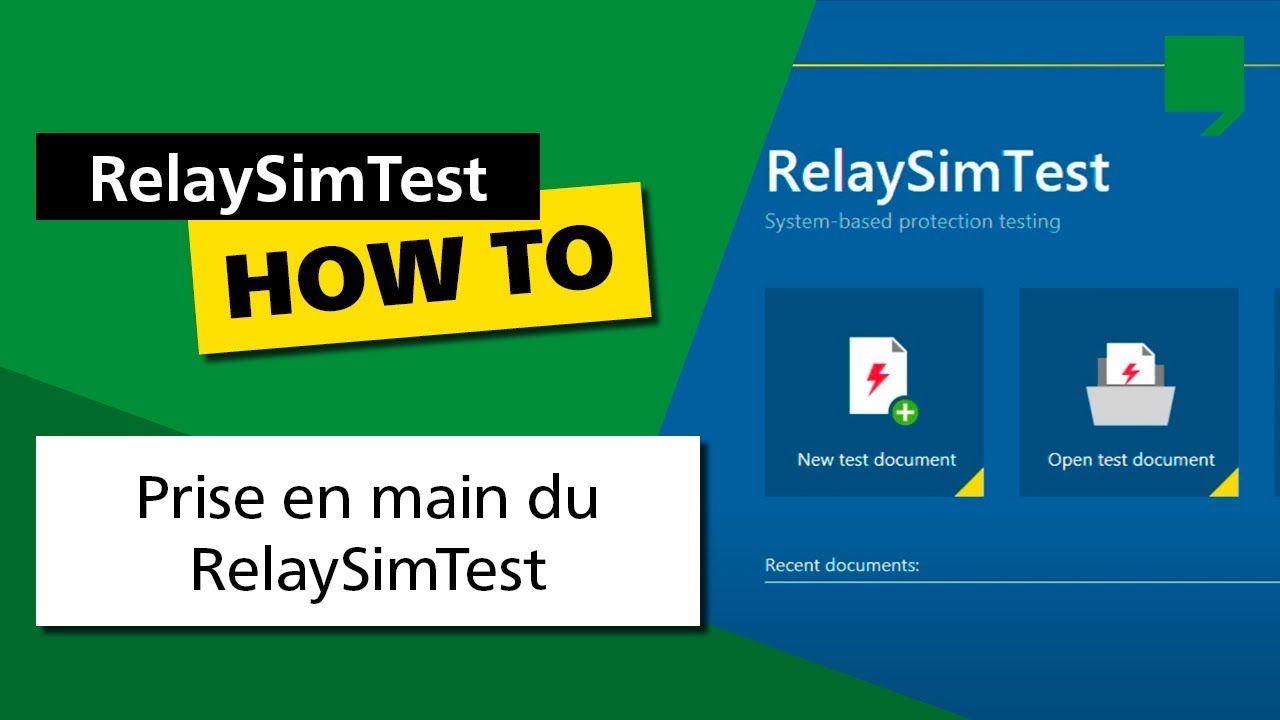

Une fois RelaySimTest installé, vous trouverez plusieurs options sur la page d'accueil pour vous aider à démarrer. Un manuel de prise en main et une vidéo vous guident dans les premières étapes et vous offrent un excellent aperçu du logiciel. De plus, une collection d’échantillons de documents fournit des plans de test structurés accompagnés des résultats des relais testés. Vous trouverez également des notes d'application pour diverses applications de test dans la bibliothèque de connaissances de notre Customer Portal.
Quel logiciel dois-je utiliser : RelaySimTest ou Test Universe ?
Ces deux ensembles logiciels constituent un atout majeur pour vos besoins en matière de tests. La principale différence réside dans leurs approches de test.
- RelaySimTest est particulièrement adapté aux tests basés sur le système pour la protection. Il simule des conditions de réseau et des défauts réalistes qui permettent de valider le comportement global du système de protection, y compris les problèmes de logique, de conception et de communication qui sont plus difficiles à détecter avec les méthodes conventionnelles.
- Test Universe est particulièrement adapté aux tests de protection basés sur les paramètres, grâce à des plans de test automatisés réutilisables, des rapports structurés et des modules de test dédiés. C'est la solution idéale lorsque vous souhaitez standardiser les tests et mettre en place des workflows reproductibles.
Pour en savoir plus sur les approches basées sur le système et sur les réglages, cliquez ici :
RelaySimTest propose-t-il des interfaces avec d'autres outils ?
RelaySimTest propose différentes options pour interagir avec d'autres outils. L'une d'elles consiste à importer directement les mesures de CT Analyzer dans un fichier .xml. Il est également possible d'importer les données du réseau électrique depuis ASPEN OneLiner ou des feuilles de calcul Excel. Lors de l'importation depuis Excel, vous pouvez définir toutes les données dans un format de tableau pratique, par exemple pour une base de données de câbles.
Puis-je tester des relais d'onde de propagation avec RelaySimTest ?
Oui, en associant RelaySimTest à l'accessoire TWX1, vous pouvez tester les localisateurs de défauts et les fonctions de protection à l'aide de la fonctionnalité d'onde de propagation. Vous pouvez également opter pour un montage de test distribué avec injection d'onde de propagation. Pour plus d'informations, consultez la page dédiée à l'application : Relais de protection.
Mes simulations permettront-elles de prendre en compte la saturation CT ?
RelaySimTest vous permet de simuler des transformateurs de courant (TC) soit comme des transformateurs idéaux avec un rapport de transfert spécifié, soit comme des TC réels avec simulation de saturation. Vous pouvez modifier toutes les données nécessaires pour simuler les courbes de magnétisation de chaque TC.
Puis-je simuler des systèmes ferroviaires avec RelaySimTest ?
Oui, le mode ferroviaire de RelaySimTest vous permet de modéliser et de simuler le comportement des systèmes d'alimentation électrique ferroviaires courants. Vous pouvez choisir des alimentations à deux phases ou à une seule phase en ouvrant le modèle OMICRON « Protection générale / Systèmes ferroviaires biphasés ».
Quelles sont les options de licence proposées par RelaySimTest ?
N'hésitez pas à nous contacter directement ; nous trouverons la solution de licence la mieux adaptée à vos besoins.
CONTACTEZ OMICRON
Que signifie « test de bout en bout » ? Est-ce possible avec RelaySimTest ?
Les tests de bout en bout sont réalisés à l'aide d'injections de signaux de test provenant de différents emplacements. RelaySimTest permet de tester simultanément toutes les extrémités de ligne à l'aide de simulations réalistes et avec une synchronisation horaire, garantissant ainsi le bon fonctionnement de l'ensemble du schéma de protection.
Comment RelaySimTest gère-t-il les transformateurs de déphasage ?
RelaySimTest modélise les transformateurs de déphasage (PST) à l'aide d'un modèle de transformateur à enroulements ouverts. Cette approche reproduit fidèlement le déphasage ainsi que son impact sur le courant et la tension à chaque borne. De ce fait, les relais sont soumis à des conditions de fonctionnement réalistes lors des tests de simulation, ce qui garantit une vérification fiable des protections directionnelles, de distance et différentielles dans les réseaux comportant des PST.
Puis-je annuler des actions dans l'éditeur du système d'alimentation si je fais une erreur ?
Oui. RelaySimTest vous permet d'annuler les dernières actions effectuées dans l'éditeur de système d'alimentation. Vous pouvez ainsi revenir facilement sur vos modifications et poursuivre la configuration de votre test en toute confiance, sans prendre de risque.
