CPC 100
Equipamento de teste universal de injeção primária para ativos de subestação
Descubra nosso CPC 100
O sistema de teste universal de injeção primária CPC 100 substitui vários equipamentos de teste individuais. Ele reduz os custos de treinamento e transporte, bem como o tempo de teste. Portanto, o CPC 100 é o equipamento de teste ideal para manutenção e comissionamento de ativos de subestação.
Você pode operar o CPC 100 pelo painel frontal integrado ou usando o software Primary Test ManagerTM (PTM) no seu notebook.
Cinco razões para escolher o CPC 100
Compacto e leve

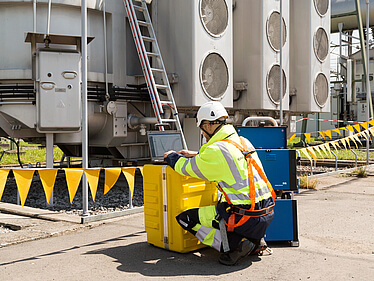

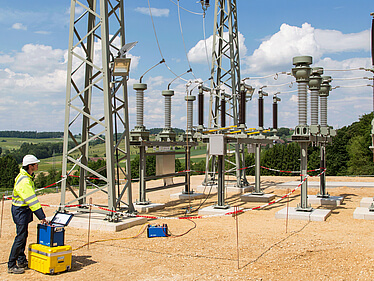

O design compacto e leve (29 kg) do CPC 100 permite que ele possa ser transportado por uma pessoa e é ideal para testes em campo em locais com espaço limitado.
Equipamento eficiente
O eficiente equipamento de teste fornece até 800 A ou 2 kV (2 kA ou 12 kV/15 kV com amplificadores) com até 5 kVA em uma faixa de frequência de 15 a 400 Hz ou 400 ADC.
Frequência variável
O CPC 100 usa frequências de teste diferentes das frequências da fonte, oferecendo uma supressão muito eficiente de interferência relacionada ao sistema de potência. Além disso, é possível obter resultados muito precisos mesmo em ambientes ruidosos.
Alto nível de segurança
Para proteger você e o seu equipamento, o CPC 100 está em conformidade com os mais altos requisitos de segurança ao realizar testes de eletricidade de acordo com as normas IEEE e IEC.
Economize tempo
O CPC 100 fornece relatórios e procedimentos automatizados de teste para ajudar você a trabalhar de modo mais rápido e eficiente.
CPC Sync
O recurso CPC Sync possibilita a sincronização de até três sistemas de teste CPC100. Ele pode ser usado como uma fonte de alta tensão móvel e escalonável para testes no campo de tensão induzida em transformadores vazios integrados e chaves seccionadoras isoladas a gás.
"O CPC 100 e o PTM são ideais para serem usados em conjunto em todo o local de trabalho."
Martin Pfanner – Gerente de produtos – Primary Test Manager
"Com o CPC 100, vários equipamentos de teste podem ser substituídos por apenas um sistema de testes multifuncional."
Luis Carlos Ramírez Pernett, Coordenador do cronograma de manutenção da subestação, Transelca
"O recurso CPC Sync oferece muita flexibilidade e uma saída expansível de até 15 kVA para realizar testes no campo de alta potência com muita demanda."
Christoph Engelen – Gerente de produtos – CPC Sync
"Ao testar com o CPC 100, não precisamos mais transferir manualmente os valores medidos individualmente no relatório de testes. Em vez disso, podemos armazená-los diretamente no CPC 100 e recuperá-los mais tarde no escritório."
Bernhard Anders, SAG Group GmbH
"Além da mobilidade, apreciamos muito a facilidade de uso do sistema de testes."
Padraig O´Sullivan, Consultor de Serviços de Gestão de Ativos, ESB International
Principais recursos
- Até 800 A ou 2.000 V com até 5 kVA em uma faixa de frequência de 15 a 400 Hz ou 400 A DC
- A excelente supressão de interferências facilita a medição de pequenos sinais
- Fácil de transportar (apenas 29 kg), ideal para testes no campo
- Modelos de teste, procedimentos de testes gerados automaticamente e relatórios de testes
- Até 2.000 A ou 12 kV/15 kV com uso de amplificadores de tensão ou corrente
Aplicações
- Transformadores de corrente (TC)
- Transformadores de potencial (TP)
- Transformadores
- Máquinas rotativas
- Sistemas de aterramento
- Linhas e cabos
- Disjuntores
Múltiplas formas de operação

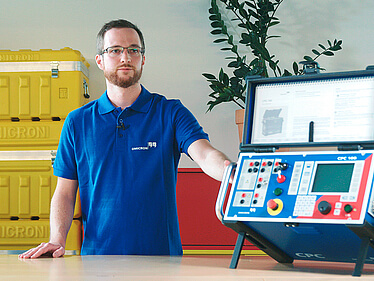

Para atender suas preferências pessoais, o CPC 100 oferece modos operacionais diferentes para você escolher. Você pode usar o painel frontal do CPC 100 para resultados rápidos e flexibilidade máxima ou se beneficiar do fluxo de trabalho de teste guiado, gerenciamento de dados e avaliação automática usando o Primary Test Manager™ (PTM) em um notebook ou tablet. O aplicativo PTMate é nosso recurso móvel que é usado em conjunto com o PTM e fornece suporte a você no campo, fornecendo recursos adicionais em seu smartphone.
Soluções para:
Offline Testing on Power Transformers
Instrument Transformer Testing
Offline Testing on Rotating Electrical Machines
Transmission Lines
Offline Testing on Power Cables
Grounding Systems
