MPD 800
Glasfaserkabel gewährleisten die Sicherheit des Bedienenden im Betrieb.
Geführte Arbeitsabläufe, Benutzer:innenprofile und einfache Berichterstellung.
TE-Ereignisse über mehrere Kanäle hinweg miteinander verknüpfen.
Erfassen Sie jeden Impuls und geben Sie die Aufzeichnung zur vollständigen Auswertung nach der Prüfung wieder.
Nur auf Englisch verfügbar
Zuverlässige TE-Diagnostik für alle Betriebsmittel
Unser MPD 800 ist die nächste Generation unserer weltweit anerkannten MPD-Prüfserie und bietet zuverlässige und effiziente Messung und Analyse von Teilentladungen (TE) in Labor-, Werks- und Vor-Ort-Umgebungen. Es gewährleistet normkonforme Prüfungen (Internationale Elektrotechnische Kommission, IEEE, CISPR) für weltweit vergleichbare Ergebnisse. Die MPD Suite-Software bietet geführte Arbeitsabläufe, Datenaufzeichnung/-wiedergabe sowie fortschrittliche Tools für DC, VLF, TEV und UHF. Dieses zukunftsfähige System erhöht die Messsicherheit und verkürzt die Prüfzeit, was zu besseren Entscheidungen im Betriebsmittelmanagement führt.
Gründe, sich für das MPD 800 zu entscheiden
Das MPD 800 verbindet Hardware-Sicherheit mit hochleistungsfähiger Diagnostik, um komplexe Prüfungen zu optimieren. Seine modulare Architektur und die fortschrittlichen Werkzeuge zur Rauschunterdrückung bieten eine normgerechte Präzision und gewährleisten klare, zuverlässige Prüfergebnisse für jede Betriebsmittel- oder TE-Prüfanwendung.
Sichere, praxistaugliche Architektur
Glasfaserkabel gewährleisten die Sicherheit der Bedienenden, indem sie die Messgeräte galvanisch vom Prüfkreis trennen und so die Nutzenden schützen.
Intuitiver und effizienter Betrieb

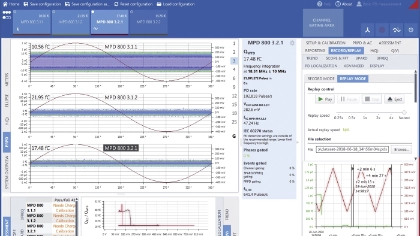

Die bedienfreundliche MPD Suite-Software mit geführten Arbeitsabläufen, vordefinierten Benutzer:innenprofilen und automatisierter Berichterstellung verkürzt die Vorbereitungszeit und vereinfacht komplexe TE-Prüfungen.
Synchrones Mehrkanal-Prüfen
Jedes MPD 800-Gerät verfügt über zwei TE-Eingangskanäle. Das System lässt sich zudem auf bis zu 20 Geräte erweitern, sodass Sie komplexe Betriebsmittel synchron und mit aufeinander abgestimmten Messungen prüfen können.
Erweiterte synchronisierte TE-Oszilloskop-Triggerung
Verknüpfen Sie Teilentladungsereignisse über mehrere Kanäle hinweg in Echtzeit, um eine präzise Lokalisierung der Kabel sowie eine eindeutige Unterscheidung zwischen internen und externen Ursachen in Transformatoren oder rotierenden Maschinen zu ermöglichen.
Überragender Funktionsumfang zur Störungsunterdrückung
Mehrere fortschrittliche Verfahren zur Unterdrückung des Rauschs und flexible Gating-Optionen unterscheiden echte TE-Signale eindeutig von Störsignalen und gewährleisten so zuverlässige Ergebnisse und eine hohe Empfindlichkeit, selbst unter schwierigen Umgebungsbedingungen.
Vertrauen durch Normkonformität
Verfügt über wählbare Filter für Prüfungen gemäß IEC und IEEE, wodurch sichergestellt wird, dass Ihre ladungsbasierten Messungen oder Messungen der Funkstörspannung (RIV) alle Branchenanforderungen erfüllen.
Aufzeichnung und Wiedergabe von Rohdaten
Erfassen Sie jeden Impuls und geben Sie ihn zur umfassenden Prüfung wieder, einschließlich bestehender TE-Datasets, die mit dem MPD 600 gemessen wurden.
Präzise TE-Prüfung leicht gemacht
Das MPD 800 ermöglicht schnelle, normkonforme TE-Prüfungen mit leistungsstarker Störunterdrückung. Sein modularer, mehrkanaliger Aufbau gewährleistet eine einfache Einrichtung und präzise Diagnose für alle Betriebsmittel in jeder Umgebung.
Anwendungsbereiche dieses Produkts

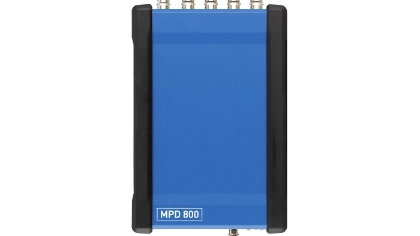

Lernen Sie das MPD 800 kennen
Entwickelt für hohe Empfindlichkeit und zuverlässige TE-Messungen in anspruchsvollen Umgebungen.
- Bandbreite und Abtastrate: 5 kHz … 35 MHz bei 125 MS/s
- TE-Dynamikbereich: 140 dB (70 dB pro Bereich, 14 Bereiche)

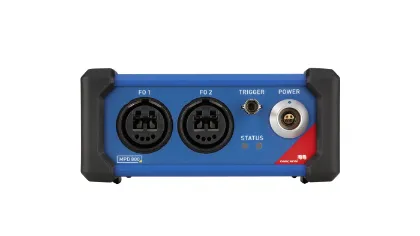

- Eingangskanäle: 2x TE-Kanäle, 1x OUT-Port; 2x AC-Kanäle, 1x opt. Trigger
- Synchronisationsfrequenz: DC, 0,01 Hz … 10 kHz
- TE-Impulsrate: Bis zu 4 Mio./s (2 Mio./s pro FO-Bus)
- FO-System: 2 x FO-Ports (für Redundanz und Unterstützung mehrerer Geräte)
- FO-Kabel-Länge: MPD 800: 2,5 km; MPD 800 SiMo: ~ 15 – 40 km
Zuverlässiger Betrieb, maximale Betriebszeit
Das MPD 800 wurde für den Dauerbetrieb in anspruchsvollen Umgebungen entwickelt, minimiert Ausfallzeiten und gewährleistet zuverlässige Ergebnisse der Prüfungen. Mit einer jährlichen Reparaturquote von unter 1,5 % zeichnet sich das System durch eine robuste Bauweise und hohe Produktqualität aus. Ein zusätzlicher TE-Messkanal gewährleistet unterbrechungsfreie Prüfungen bei unerwarteten Ereignissen, während die integrierte Selbstprüfungsfunktion den Systemzustand nach Überschlägen oder Ausfällen überprüft.
Verwandte Produkte
Einblicke
Verwandte Videos
Energy Talks
Verwandte Podcast-Folgen
OMICRON Academy
Verwandte Schulungen
- Fundamentals and applications of partial discharge diagnostics with the MPD seriesClassroom Training+1 Termin verfügbarWenige Plätze frei
- 2 Tage
- Australien (Perth CBD), Vereinigtes Königreich (Training Center Stafford)
- MPD 800
- Englisch
- MPD 시리즈를 이용한 부분 방전 진단 및 적용의 기초Classroom TrainingPlätze verfügbar
- 2 Tage
- Korea (Süd) (Training Center Seongnam)
- MPD 800
- Koreanisch
- Podstawy i zastosowanie diagnostyki wyładowań niezupełnych z serią urządzeń MPDClassroom TrainingPlätze verfügbar
- 1 Tag
- Polen (Training Center Sosnowiec)
- MPD 800
- Polnisch
- Grundlagen und Anwendungen der Teilentladungsdiagnose mit der MPD SerieClassroom TrainingPlätze verfügbar
- 2,5 Tage
- Deutschland (Training Center Berlin)
- MPD 800
- Deutsch
Wie einfach ist die Einrichtung des MPD 800?
Vordefinierte Arbeitsabläufe, Benutzer:innenprofile und eine geführte Konfiguration verkürzen die Vorbereitungszeit erheblich und gewährleisten einheitliche Ergebnisse der Prüfungen – selbst für weniger erfahrene Benutzer:innen.
Ist das MPD 800 abwärtskompatibel mit meinen älteren Geräten?
Ja, Sie können Ihre bestehende MPD 600-Software auf die MPD 800-Suite aktualisieren und so Daten von MPD 600- und MPD 800-Geräten in derselben Messkonfiguration gleichzeitig anzeigen und analysieren oder MPD 600-Geräte in Ihr neues MPD 800-System integrieren.
Wie geht das System mit „Benutzer:innenprofilen“ um?
Sie können individuelle Prüfungen – einschließlich der Prüfeinstellungen – als Profile definieren und speichern. Dies gewährleistet schnelle, wiederholbare und individuell angepasste Prüfungen für zukünftige Messungen.
Wie lange hält der Akku des Systems im Einsatz?
Mit dem wiederaufladbaren Akku RBP1 ermöglicht das System einen Dauerbetrieb von bis zu 14 Stunden. Für ein Monitoring von etwa 2,5 Tagen können Sie bis zu 5 RBP1-Akkus in Reihe schalten oder einen Netzanschluss verwenden.
Was versteht man unter bedingtem TE-Trending?
Diese Funktion ermöglicht unbeaufsichtigte Messungen während längerer Prüfungen, ohne dass wichtige Ereignisse übersehen werden. Es ist möglich, PRPD-Screenshots zu erstellen und Dataset-Dateien automatisch aufzuzeichnen.
Was ist der Vorteil einer zweiten Messung des PD?
Mit einer jährlichen Reparaturquote von 1,5 % ist der Reparaturbedarf sehr gering. Allerdings lassen sich unerwartete Überschläge oder Durchschläge bei Hochspannungsprüfungen nicht vollständig ausschließen und können zu Schäden führen. Um kostspielige Ausfallzeiten zu vermeiden, verfügt das MPD 800 über einen zusätzlichen Kanal für die Teilentladungsmessung. Schalten Sie einfach auf den TE-Kanal um, um die Prüfung ohne Unterbrechung fortzusetzen, und planen Sie eine Wartungsreparatur zu einem geeigneten Zeitpunkt.
Wie kann ich den Zustand meiner MPD 800-Geräte sicherstellen?
Um den Zustand des MPD 800 zu überprüfen, verfügt das Gerät über eine automatische Selbstprüfung per Knopfdruck, die nach Überschlägen oder Ausfällen unerlässlich ist.
