Schnelle und sichere Prüfung
Mit der MBX-Plattform und unserer Software können Sie SCADA- und Stationsautomatisierungssysteme (SAS) schnell, sicher und effizient prüfen. Dank ihres mobilen Designs sind schnelle Beurteilungen und Überwachungen über alle Projektphasen hinweg möglich. Gleichzeitig liefert die leistungsstarke Hardware die erforderliche Leistungsfähigkeit, um das gesamte Kommunikationsnetzwerk und einzelne intelligente elektronische Geräte (IEDs) detailliert und zuverlässig zu simulieren und zu analysieren.
MBX unterstützt eine breite Palette von Anwendungen, darunter StationScout zum Testen und Validieren von Stationsautomatisierungssystemen, IEDScout zum Analysieren und Testen von IEC 61850-Geräten, StationGuard zur kontinuierlichen Überwachung und Absicherung von Kommunikationsnetzwerken in Schaltanlagen und Kraftwerken sowie DANEO Control zur Netzwerkanalyse und zur Fehlersuche in Stationskommunikationssystemen.
Vorteile
Hervorragende Leistungsfähigkeit für schnelles Prüfen
MBX vereint hohe Leistungsfähigkeit mit Flexibilität, um den Anforderungen moderner Schaltanlagenprüfungen gerecht zu werden. Sein Quad-Core-Prozessor liefert die erforderliche Rechenleistung, um Hunderte von IEDs zu simulieren und komplexe Systeme in Echtzeit zu visualisieren. Dank sicherer, flexibler Netzwerkkonnektivität über mehrere SFP-Ports gewährleistet MBX eine zuverlässige Kommunikation über mehrere Netzwerksegmente hinweg. Gleichzeitig schützen integrierte Funktionen der Cyber Security Ihr System während der Prüfungen. Ob als mobiles Prüfgerät oder auf einer DIN-Hutschiene montiert – MBX bietet einen schnellen, effizienten und sicheren Betrieb, selbst unter rauen Umgebungsbedingungen.
- Der Quad-Core-Prozessor ermöglicht schnelle Simulationen und die Visualisierung des Systems in Echtzeit
- Hohe Leistungsfähigkeit für komplexe Prüfungen digitaler Schaltanlagen und Simulation von Intelligent Electronical Devices (IED)
- Vier SFP-Ports für eine flexible und sichere Anbindung an mehrere Netzwerksegmente
- Sicheres Trennen zwischen PC und dem zu prüfenden Systemnetzwerk
- Integrierte Cyber Security mit Verschlüsselung, sicherer Systemstart und Kryptoprozessor
- Optionale DIN-Hutschienenmontage für den flexiblen Einsatz in mobilen oder fest installierten Systemen
Wo dieses Produkt zum Einsatz kommt
Technische Daten
Für jede Konfiguration geeignet
Die MBX kann entweder als mobiles Gerät oder auf einer DIN-Hutschiene fest montiert eingesetzt werden. Sein integrierter Kryptoprozessor und der sichere Herstellungsprozess gewährleisten einen zuverlässigen und geschützten Betrieb.
Umgebungsbedingungen
Temperatur
- Betrieb 0 °C … +70 °C 32 °F … +158 °F
- Lagerung –40 °C … +80 °C –40 °F … +176 °F
Maximale Höhe
- Betrieb 4 000 m 13 123 ft
- Lagerung 15 000 m 49 212 ft
Feuchtigkeit
- 20 % … 80 % relative Luftfeuchtigkeit; nicht kondensierend

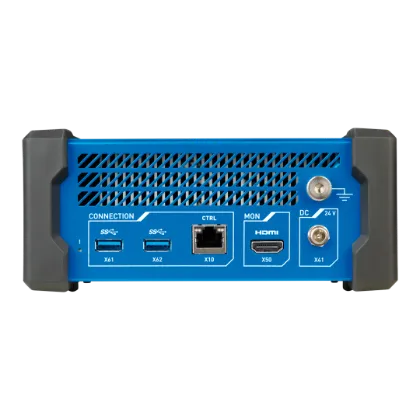

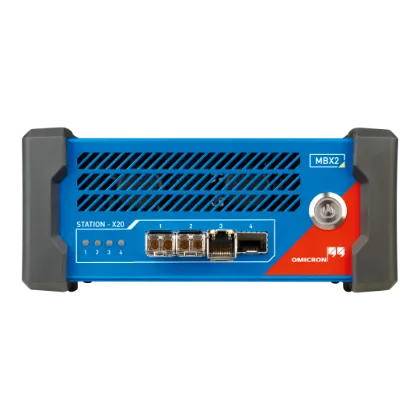

SFP-Anschlüsse für den Anschluss an Schaltanlage und Geräte
Lüfter
Ein-/Aus-Taste
Stoßfänger
Plattformoptionen
Die richtige Plattform für jeden Bedarf
Haben Sie Bedenken, einen PC an Ihr Schaltanlagensystem anzuschließen? Oder möchten Sie mehrere IEDs gleichzeitig simulieren? Unsere Plattformoptionen bieten mehr als gewöhnliche PCs: Mit ihren speziellen Netzwerk-Schnittstellen, sicheren Kryptoprozessoren (Trusted Platform Module) und ihrer robusten Bauweise eignen sie sich ideal für den Einsatz in Schaltanlagen.
| MBX Mobil und für die DIN-Hutschienenmontage geeignet | RBX Fest installiert | VBX Virtualisiert |
Möglichkeit der Fixinstallation auf einer DIN-Hutschiene |
Sichere E/A, Hardware-Ausfälle werden sofort gemeldet (über Watchdog-Kontakt) |
|
| Technische Daten herunterladen | Technische Daten herunterladen | Systemanforderungen herunterladen |
Verwandte Produkte
OMICRON Academy
Verwandte Schulungen
- IEC 61850 – Basics and ApplicationsClassroom Training+1 Termin verfügbarPlätze verfügbar
- 2 Tage
- Australien (Perth CBD), Bahrain (Training Center Manama)
- IEDScout, StationScout, ISIO 200, VBX, MBX
- Englisch
- CEI 61850 – Test et concept d'ingénierie des systèmes dans les postes numériquesClassroom Training+2 Termine verfügbarWenige Plätze frei
- 2 Tage
- Online, Frankreich (Training Center Cergy-Pontoise)
- IEDScout, StationScout, ISIO 200, Test Universe, RelaySimTest, DANEO 400, MBX, VBX
- Französisch
- IEC 61850 – Grundlagen und AnwendungenClassroom TrainingAusgebucht
- 3 Tage
- Deutschland (Training Center Erlangen)
- IEDScout, ISIO 200, StationScout, VBX, MBX
- Deutsch
- IEC 61850 – Systemkonfiguration und Prüfen in digitalen SchaltanlagenClassroom TrainingPlätze verfügbar
- 3 Tage
- Deutschland (Training Center Erlangen)
- IEDScout, ISIO 200, StationScout, Test Universe, RelaySimTest, DANEO 400, VBX, MBX, CMC 850, CMC 430, CMC 310, CMC 500
- Deutsch
- Norme CEI 61850 – Bases et applicationsClassroom Training+1 Termin verfügbarPlätze verfügbar
- 2 Tage
- Frankreich (Training Center Cergy-Pontoise)
- IEDScout, StationScout, ISIO 200, MBX, VBX
- Französisch
Wodurch unterscheidet sich das MBX von herkömmlichen Laptops und PCs?
MBX wurde speziell für den Einsatz in Schaltanlagen entwickelt. Es bietet eine sichere Trennung des Netzwerks, dedizierte Schnittstellen und integrierte Funktionen der Cyber Security, über die Standard-PCs nicht verfügen.
Kann die MBX sowohl für die vorübergehende als auch für die kontinuierliche Überwachung eingesetzt werden?
Ja, die MBX unterstützt einen flexiblen Einsatz und kann sowohl für kurzfristige Prüfungen und Analysen während der Inbetriebnahme als auch für die dauerhafte Installation zur laufenden Überwachung und zur Diagnose genutzt werden.
Inwiefern unterstützt die MBX parallele Prüfungen und die Kommunikationsanalyse?
Dank mehrerer SFP-Schnittstellen kann sich die MBX gleichzeitig mit mehreren Netzwerksegmenten verbinden, was parallele Prüfungen, Überwachung und die Analyse des Kommunikationsflusses innerhalb der Schaltanlage ermöglicht.
Welche Maßnahmen werden in der Entwicklung ergriffen, um die cybersichere Prüfung zu gewährleisten?
Die MBX umfasst einen Kryptoprozessor, einen sicheren und verifizierter Systemstart, eine vollständige Festplattenverschlüsselung sowie einen sicheren Produktionsprozess. Diese Funktionen schützen das System und die Daten während des Betriebs.
Wie gewährleistet die MBX eine sichere Trennung zwischen dem Prüfsystem und dem Anlagennetzwerk der Schaltanlage?
Die MBX nutzt spezielle Steueranschlüsse, um den Engineering-PC vom zu prüfenden System zu trennen. Dies gewährleistet einen sicheren Zugriff, ohne das Anlagennetzwerk der Schaltanlage zu gefährden oder administrative Änderungen am PC zu erfordern.
Kann die MBX zur Prüfung komplexer Umgebungen mit Geräten verschiedener Hersteller verwendet werden?
Ja, in Verbindung mit einer Softwareoption bietet MBX die erforderliche Leistungsfähigkeit und Konnektivität, um mehrere IEDs über verschiedene Netzwerksegmente hinweg zu simulieren und zu analysieren, wodurch es sich für komplexe, herstellerübergreifende Schaltanlagensysteme eignet.
Wie ist die MBX vor unbefugtem Zugriff oder Manipulationen geschützt?
Die MBX verfügt über hardwarebasierte Sicherheitsfunktionen, darunter einen Kryptoprozessor, Mechanismen für einen sicheren Systemstart und eine vollständige Festplattenverschlüsselung. Darüber hinaus gewährleisten sichere Fertigungsprozesse die Systemintegrität von Anfang an.
Welche Rolle spielt die MBX bei der Verkürzung der Zeit für die Inbetriebnahme und die Fehlersuche?
Durch die Kombination der MBX mit einer Softwareoption sind eine schnelle Einrichtung, Echtzeitsimulationen und der direkte Zugriff auf Kommunikationsnetze möglich. So können Ingenieur:innen Probleme frühzeitig erkennen und effiziente Analysen vor Ort durchführen, ohne dass eine komplexe Infrastruktur erforderlich ist.
Welche Vorteile bietet die MBX im Vergleich zu virtualisierten Lösungen?
Die MBX bietet dedizierte Hardware-Schnittstellen, eine physische Trennung des Netzwerks und deterministische Leistungsfähigkeit. Dies gewährleistet zuverlässige Bedingungen für die Prüfung, unabhängig von der bestehenden IT-Infrastruktur.
Welche Netzanschlüsse unterstützt die MBX?
Die MBX bietet Varianten für AC- und DC-Netzanschlüsse sowie DC-Netzanschlüsse für die montierbare DIN-Hutschiene an.
