MONCABLO
Ermittelt den genauen Ort von Fehlern.
Verbindungskabel, unterirdische Systeme oder Tunnelsysteme.
Filtert Störer heraus.
Echtzeit-Bewertungen
MONCABLO ist ein dauerhaftes, modulares System zum kontinuierlichen, synchronen Monitoring der Isolation von Hochspannungskabeln. Es nutzt fortschrittliche Diagnosetechniken, um Teilentladungen (TE) in Echtzeit zu erfassen. Durch die Erkennung von TE-Werten und der Isolationsalterung löst das System automatisch E-Mail-Alarme aus, sobald Schwellenwerte überschritten werden. Dies ermöglicht es Betriebsingenieur:innen, Risiken genau zu bewerten und zustandsabhängige Maßnahmen zu priorisieren, um Überschläge zu verhindern.
Gründe, sich für MONCABLO zu entscheiden
Modulare, skalierbare TE-Überwachung mit patentierter Lokalisierung und 3PARD-Rauschunterdrückung. SCADA-Integration, Fernzugriff und induktive Stromversorgung für beengte Räume.
Patentierte TE-Lokalisierung
Ermittelt mithilfe fortschrittlicher Diagnosetechniken zuverlässig die genaue Position von Fehlern über die gesamte Länge des Kabels hinweg – einschließlich Muffen und Endverschlüssen.
Anpassbares und skalierbares Design
Eine modulare Architektur, die sich für jedes Kabelsystem eignet – von kurzen Verbindungen bis hin zu komplexen unterirdischen oder Tunnelsystemen – mit synchroner Datenerfassung an jeder Garnitur.
Erweiterte Signalanalyse und Rauschunterdrückung
Nutzt die 3PARD-Technik, um externe Störungen herauszufiltern, sodass nur relevante TE-Daten ausgewertet werden und Fehler schneller erkannt werden können.
Nahtlose Integration und Fernzugriff
Lässt sich problemlos mit SCADA-Systemen (Modbus, IEC 61850) und Sensoren von Drittanbietern (Temperatur/Öl) verbinden und bietet eine webbasierte Schnittstelle für die Fernkonfiguration, Echtzeit-Visualisierung und automatische E-Mail-Alarme.
Induktive Netzanschlüsse
Ideal für beengte Platzverhältnisse: Durch den Einsatz induktiver Spannungsversorgung lassen sich Kabel auch dort überwachen, wo eine herkömmliche Spannungsversorgung nicht möglich ist.
Vollständige Abdeckung der Kabel
MONCABLO erkennt und lokalisiert TE-Fehler über die gesamte Länge des Kabels hinweg, einschließlich der Endverschlüsse und Muffen.
Verwandte Anwendungen
Anwendungsbereiche dieses Produkts
Technische Daten
Lernen Sie das MONCABLO kennen

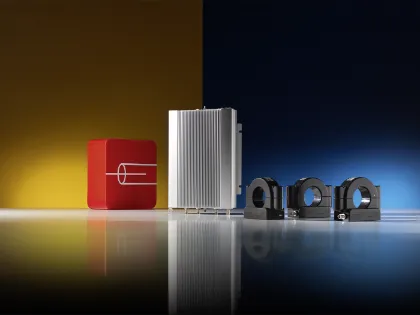

MONCABLO verfügt über 4 synchrone Kanäle, eine Empfindlichkeit von <1 pC, eine Abtastrate von 125 MS/s, Glasfaserverbindungen mit einer Reichweite von bis zu 40 km und unterstützt die Kommunikationsprotokolle IEC 61850 oder Modbus.
- MCT 120 (HFCT-Sensor): Frequenzbereich: 80 kHz – 40 MHz; geteilter Kern für einfache Installation.

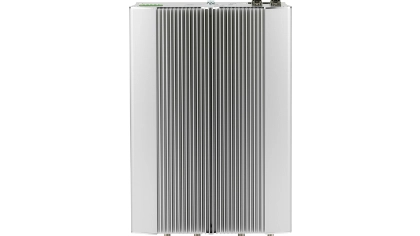

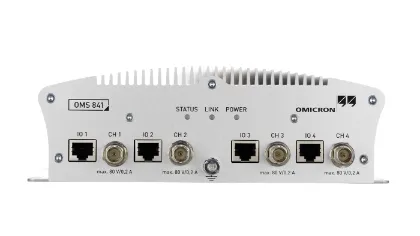

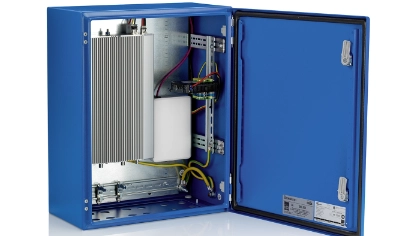

- OMS 841 (Erfassungseinheit): 4 synchrone Kanäle; PD-Abtastrate: 125 MS/s; 12-Bit-Auflösung.
- Anschlussmöglichkeiten: Duplex-Multimode- (bis zu 4 km) oder Singlemode- (bis zu 40 km) Glasfaser.
- Systemempfindlichkeit: Empfindlichkeit <1 pC.
- Kommunikation: Modbus TCP, potenzialfreie Kontakte und IEC-61850-Protokolle.
MONCABLO oder MONTESTO 200
| Besonderheit | MONCABLO | MONTESTO 200 |
| Anlage | Dauerhaft | Tragbar / temporär |
| Hauptanwendungsfall | Kontinuierliches Monitoring rund um die Uhr | Regelmäßiges „Stichproben“-Monitoring |
| Standort | Fest an bestimmten Kabelverbindungen angebracht | Einfacher Transport zwischen verschiedenen Betriebsmitteln |
| Infrastruktur | Erfordert ein Glasfasernetzwerk | Integrierter Computer für den eigenständigen Betrieb |
| Abdeckung | Kontinuierlich über den gesamten Lebenszyklus | Kurzfristige Trends (Tage/Wochen) |

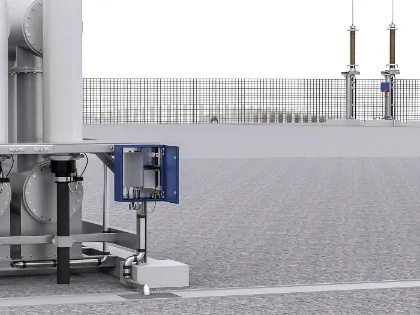

Wann sollte MONCABLO implementiert werden?
Der beste Zeitpunkt für die Installation des MONCABLO-Systems hängt vom Lebenszyklus und der Kritikalität Ihrer Betriebsmittel ab:
- Während der Inbetriebnahme (neue Kabel): Um sicherzustellen, dass während des Transports oder der Verlegung keine Schäden entstanden sind und dass alle Muffen und Endverschlüsse korrekt installiert wurden.
- Vor-Ort-Prüfung (SAT): Zur Durchführung von Messungen gemäß IEC 60270, die als Referenzwert für die gesamte Lebensdauer des Kabels dienen.
- An kritischer Infrastruktur: Für alle risikoreichen Verbindungen, bei denen ein Ausfall erhebliche wirtschaftliche oder betriebliche Schäden verursachen würde, unabhängig vom Alter der Betriebsmittel.
- Nach einem Fehler: Zum Monitoring reparierter Abschnitte und zur Sicherstellung der Integrität des Systems, bevor es wieder im vollen Betrieb betrieben wird.
Verwandte Produkte
OMICRON Academy
Verwandte Schulungen
Wie wird mit externem Rauschen in einem Umspannwerk umgegangen?
Das System nutzt synchrone Mehrkanalverfahren wie 3PARD (3-Phase Amplitude Relation Diagram), um Rauschen automatisch von den tatsächlichen Teilentladungssignalen zu trennen.
Lässt sich das System in mein bestehendes SCADA-System integrieren?
Ja, es unterstützt gängige Industrieprotokolle wie IEC 61850, Modbus, TCP und potentialfreie Kontakte.
Deckt das System den gesamten Kabelkreis zu 100 % ab?
Ja, durch die synchrone Datenerfassung mittels Hochfrequenz-Stromwandlern (HFCT) an jeder Garnitur (Muffen und Endverschlüsse) stellt das System sicher, dass kein Abschnitt unüberwacht bleibt.
Kann es zwischen einem Defekt an einer Muffe und einem Defekt an der Kabelisolierung selbst unterscheiden?
Ja, dank der hohen Auflösung der Zeitbereich-Reflektometrie kann die Software TE-Quellen identifizieren und auf einerdarstellung ihrem genauen physikalischen Standort zuordnen.
Wie lassen sich Fehlalarme durch Rauschen aus dem Stromnetz oder der Telekommunikation verhindern?
Das System nutzt die 3PARD-Technologie, um tatsächliche interne TE automatisch von externem Rauschen zu unterscheiden, sodass Sie nur bei echten Isolationsrisiken Alarme erhalten.
Kann das System mehrere gleichzeitig auftretende TE-Quellen verarbeiten?
Ja, die MONCABLO-Software nutzt eine automatische Cluster-Trennung, um mehrere gleichzeitig auftretende TE-Quellen unabhängig voneinander zu trennen und zu analysieren.
Wie werden die Daten aus tiefen Tunneln oder abgelegenen Umspannwerken an mein Büro übertragen?
Die Daten werden über Glasfaserkabel an einen zentralen Server übertragen, und die Benutzer:innen können über eine sichere web-basierte Schnittstelle auf die Echtzeitansicht und den historische Trends zugreifen.
