Prüfung optischer Zähler im geschlossenen Regelkreis
Optische Abtastköpfe ermöglichen Closed-Loop-Prüfungen an Elektrizitätszählern durch Zählung der optischen Impulse für Wirk- und Blindenergie.
Es sind verschiedene Typen erhältlich, um optische LED-Impulse von digitalen Zählern oder Rotormarkierungen von elektromechanischen Zählern zu zählen. Sie werden im Set mit dem ASH1-Abtastkopf-Adapter geliefert, um sie an den Binäreingang des Prüfgeräts anzuschließen.
Eine höhere Effizienz lässt sich durch den Anschluss mehrerer Abtastköpfe an ein einziges Prüfgerät erzielen, z. B. um Wirk- und Blindenergieimpulse während einer Prüfung des Zählers zu zählen.
Abtastköpfe für jeden Bedarf

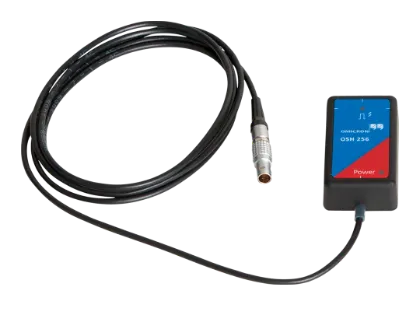

OSH 256
OSH 256
Der OSH 256 ist ein optischer Abtastkopf, der den Status von optischen Impuls-LEDs in Elektrizitätszählern erfassen kann. Er lässt sich mit einem Saugnapf oder einer wiederverwendbaren Klebemasse aus Gummi auf glatten Oberflächen befestigen. Er ist für einen Wellenlängenbereich von 550 nm bis 1000 nm geeignet.

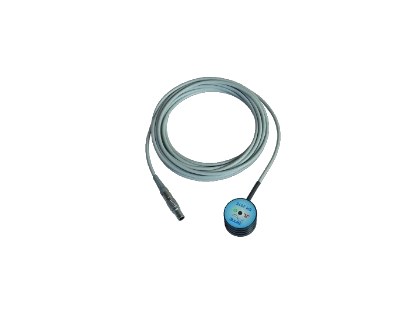

SH 2015
SH 2015
Der SH 2015 ist ein optischer Abtastkopf, der den Status von optischen Impuls-LEDs in Elektrizitätszählern erfasst. Er verfügt über einen Ringmagneten zur Befestigung am Zähler und ist für Wellenlängen zwischen 610 nm und 1000 nm geeignet.

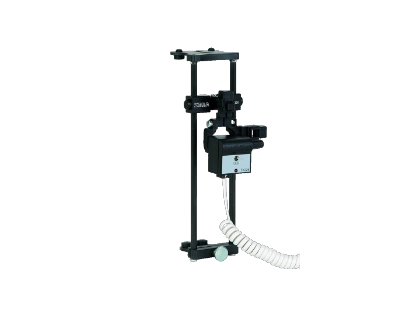

TK 326
TK 326
Der optische Abtastkopf TK 326 eignet sich zum Abtasten der Rotormarkierungen elektromechanischer Zähler. Außerdem kann er den Status optischer Impuls-LEDs im Wellenlängenbereich von 450 nm bis 950 nm erfassen.

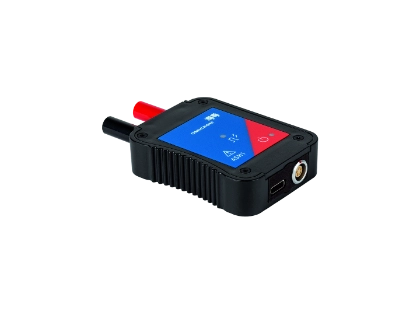

ASH1-Adapter
ASH1-Adapter
Der ASH1-Adapter dient zum Anschluss eines optischen Abtastkopfs an den Binäreingang des Prüfgeräts. Er versorgt den Abtastkopf mit Strom und sorgt für die erforderliche Isolierung für den sicheren Betrieb.
OSH 256
Der OSH 256 ist ein optischer Abtastkopf, der den Status von optischen Impuls-LEDs in Elektrizitätszählern erfassen kann. Er lässt sich mit einem Saugnapf oder einer wiederverwendbaren Klebemasse aus Gummi auf glatten Oberflächen befestigen. Er ist für einen Wellenlängenbereich von 550 nm bis 1000 nm geeignet.
SH 2015
Der SH 2015 ist ein optischer Abtastkopf, der den Status von optischen Impuls-LEDs in Elektrizitätszählern erfasst. Er verfügt über einen Ringmagneten zur Befestigung am Zähler und ist für Wellenlängen zwischen 610 nm und 1000 nm geeignet.
TK 326
Der optische Abtastkopf TK 326 eignet sich zum Abtasten der Rotormarkierungen elektromechanischer Zähler. Außerdem kann er den Status optischer Impuls-LEDs im Wellenlängenbereich von 450 nm bis 950 nm erfassen.
ASH1-Adapter
Der ASH1-Adapter dient zum Anschluss eines optischen Abtastkopfs an den Binäreingang des Prüfgeräts. Er versorgt den Abtastkopf mit Strom und sorgt für die erforderliche Isolierung für den sicheren Betrieb.
Wichtigste Merkmale
Alle Vorteile auf einen Blick
Um optische Impulse in Ihrem Testaufbau genau zu zählen, stehen Ihnen verschiedene Abtastverfahren zur Verfügung, die auf Ihre spezifischen Anforderungen zugeschnitten sind.
- Befestigen Sie die Abtastköpfe ganz einfach mit einem Saugnapf, einem Ringmagneten oder einer wiederverwendbaren Gummimischung
- Abdeckung optischer LED-Impulse mit Wellenlängen von 450 bis 1000 nm
- Scannen Sie Rotormarkierungen
- Schließen Sie den Abtastkopf über den ASH1-Adapter an Binäreingänge an
