TESTRANO 600
Führen Sie die Messung aller drei Phasen gleichzeitig durch
3 x 33 A DC oder 400 V AC
Sichere und zuverlässige Entladung von Transformatoren
Reduziert den Aufwand bei der Verdrahtung, da für verschiedene Prüfungen dieselbe Verdrahtung verwendet wird
Führt Prüfungen in einem Drittel der Zeit durch
Gesamtgewicht von 20 kg – ideal für Prüfungen vor Ort

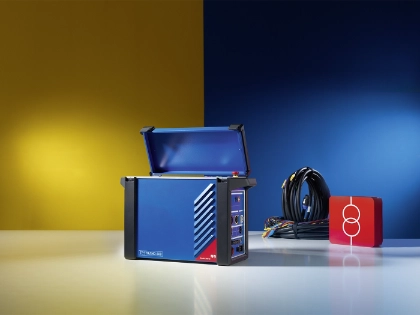

Leistungsstarke und kompakte Lösung

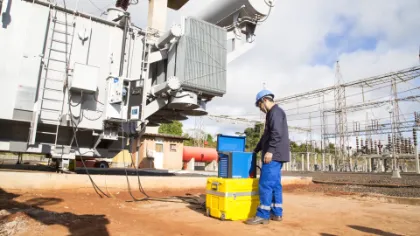

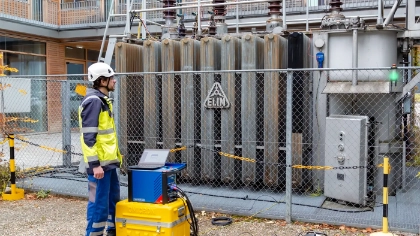

TESTRANO 600 ist das weltweit erste tragbare dreiphasige Prüfsystem, das alle gängigen elektrischen Prüfungen an ein- und dreiphasigen Leistungs- und Verteiltransformatoren unterstützt. Sie können es für Routine- und Diagnoseprüfungen vor Ort oder bei Werksabnahmeprüfungen einsetzen.
Mit dem TESTRANO 600 können Sie mehrere Prüfungen durchführen, ohne das Gerät umverdrahten zu müssen. Der dreiphasige Ausgang misst alle Phasen gleichzeitig, wodurch sich die Prüfzeit im Vergleich zu herkömmlichen einphasigen Prüfsystemen um ein Drittel verkürzt.
Vorteile
Ein System für zahlreiche Prüfungen
TESTRANO 600 bietet eine bequeme Möglichkeit, sich einen umfassenden Überblick über den Zustand Ihres Leistungstransformators zu verschaffen. Sie können das Gerät über TESTRANO TouchControl auf dem integrierten Display oder mithilfe der Primary Test Manager™-Software auf Ihrem Laptop betreiben. Damit eignet es sich ideal für Routine- und Diagnosetests vor Ort oder bei Werksabnahmeprüfungen (FAT).
Ein einziger Aufbau kann für verschiedene Prüfungen verwendet werden
Der Aufwand für die Umverdrahtung wird erheblich reduziert
Die Prüfzeit kann auf ein Drittel der ursprünglichen Zeit verkürzt werden
Weniger Auf- und Abstiege erhöhen die Arbeitssicherheit
Ein Gesamtgewicht von 20 kg – ideal für Prüfungen vor Ort
Verwandte Anwendungen
Anwendungsbereiche dieses Produkts

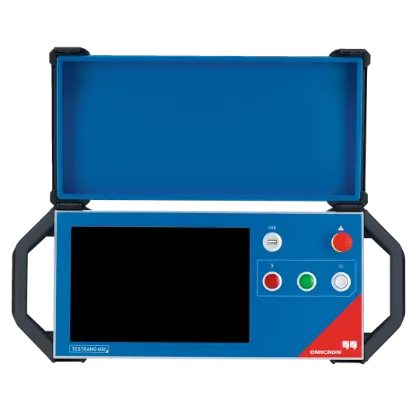

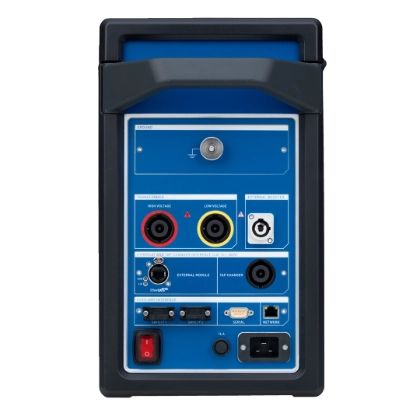

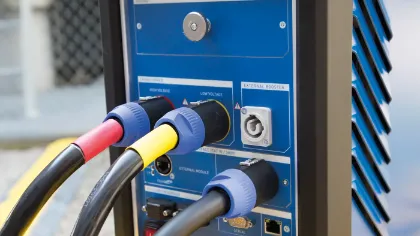

Lernen Sie das TESTRANO 600 kennen
Multitouch-Bildschirm
USB-Port
Not-Aus-Taster
Start/Stopp-Taster
Statusanzeigen
Sichere Prüfungen mit eindeutigen Anzeigen

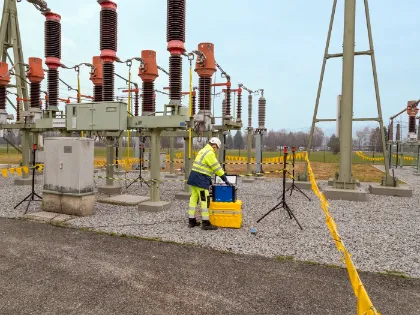

TESTRANO 600 unterstützt die sichere Prüfung von Transformatoren durch die Kombination von systemgestützten Schutzvorrichtungen mit einer übersichtlichen optischen Signalisierung. Die Warnlampe SAA2 liefert eine sofortige Statusanzeige, sodass aktive Prüfungen für alle Personen vor Ort sichtbar sind. Integrierte Sicherheitsfunktionen wie Verriegelungen, Erdungskonzepte und kontrollierte Prüfsequenzen tragen dazu bei, Risiken während des Betriebs zu minimieren, sodass Techniker Messungen sicher durchführen können. Dies hilft ihnen, die Umgebung und die Systemzustände stets im Blick zu behalten.
Mehrfache Bedienmöglichkeiten

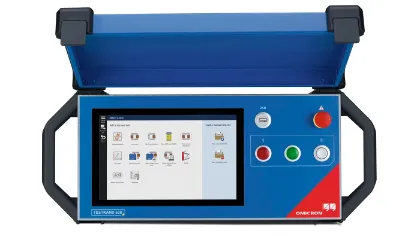

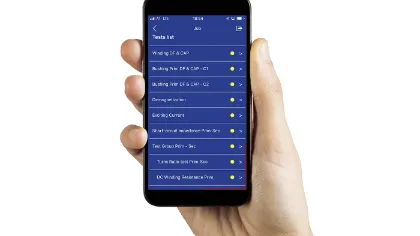

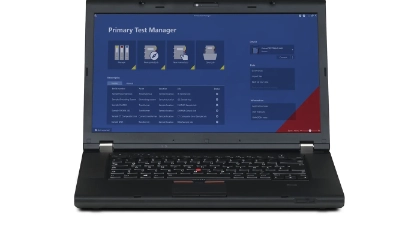

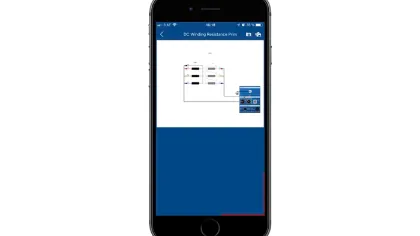

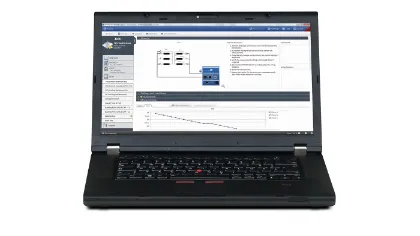

Sie können das TESTRANO 600 auf verschiedene Arten bedienen. Nutzen Sie das TESTRANO TouchControl auf dem integrierten 10,6" großen Multi-Touch-Display oder verwenden Sie die Primary Test Manager™ Software (PTM) auf Ihrem Laptop. Diese führt Sie Schritt für Schritt durch den Prüfprozess. Die PTMate App ist eine mobile Ergänzung zur PTM-Software, die Sie vor Ort unterstützt und zusätzliche Funktionen auf Ihrem Smartphone bietet.
Verwandte Produkte
Verwandte Videos
Energy Talks
Verwandte Podcast-Folgen
OMICRON Academy
Verwandte Schulungen
- TESTRANO 600을 사용한 시간 최적화 방식의 변압기 진단Classroom TrainingPlätze verfügbar
- 1 Tag
- Korea (Süd) (Training Center Seongnam)
- Primary Test Manager (PTM), TESTRANO 600
- Koreanisch
- Zeitoptimierte Transformatordiagnose mit TESTRANO 600Classroom TrainingAusgebucht
- 2 Tage
- Österreich (Training Center Klaus)
- TESTRANO 600, Primary Test Manager (PTM)
- Deutsch
- Maintenance des transformateurs de puissance et de distributionClassroom Training+2 Termine verfügbarWenige Plätze frei
- 2 Tage
- Frankreich (Training Center Grenoble), Frankreich (Training Center Cergy-Pontoise)
- TESTRANO 600
- Französisch
- Diagnostic avancé des transformateurs de puissance et de distributionClassroom Training+1 Termin verfügbarPlätze verfügbar
- 1,5 Tage
- Frankreich (Training Center Cergy-Pontoise), Frankreich (Training Center Grenoble)
- DIRANA, TESTRANO 600, Primary Test Manager (PTM), FRANEO 800
- Französisch
Welche Leistungstransformator-Prüfungen kann der TESTRANO 600 mit einer einzigen Konfiguration durchführen?
Das TESTRANO 600 ist ein vollintegriertes Dreiphasen-Leistungstransformatorprüfsystem, das mehrere Standarddiagnosetests in einem einzigen Gerät vereint. Es unterstützt wichtige elektrische Prüfungen wie Übersetzungsverhältnis, Wicklungswiderstand, Kurzschlussimpedanz, Magnetisierungsstrom und dynamischen Widerstand. Durch die Integration dieser Funktionen in einem System entfällt der Bedarf an mehreren eigenständigen Prüfgeräten.
Inwiefern verkürzt das TESTRANO 600 den Prüfaufbau im Vergleich zu herkömmlichen Transformatorprüfgeräten?
Im Gegensatz zu herkömmlichen einphasigen Prüfgeräten, bei denen für jede Phase und jede Prüfart eine wiederholte Umverdrahtung erforderlich ist, arbeitet das TESTRANO 600 nach einem echten dreiphasigen Prüfkonzept. Nach dem Anschließen können alle drei Phasen geprüft werden, ohne dass die Verdrahtung geändert werden muss. Dies verkürzt die Prüfdauer erheblich, minimiert Fehler bei der Verdrahtung und steigert den Wirkungsgrad – insbesondere im Außeneinsatz.
Welche Ausgangsleistungen bietet das TESTRANO 600, und inwiefern unterstützen diese die Prüfung großer Leistungstransformatoren?
Das TESTRANO 600 bietet eine hohe Ausgangsspannung und eine Strombelastbarkeit von bis zu 100 A und eignet sich somit für die Prüfung von Leistungs- und Verteiltransformatoren. Sein integrierter Hochleistungsverstärker misst präzise Parameter wie Kurzschlussimpedanz und Wicklungswiderstand, auch bei großen Leistungstransformatoren mit hoher Nennleistung.
Welche Arten von Leistungstransformatoren können mit dem TESTRANO 600 geprüft werden?
Das System eignet sich für die Prüfung einer Vielzahl von Transformatorentypen, darunter Zwei- und Dreiwicklungstransformatoren, Spartransformatoren sowie komplett montierte Transformatorgruppen. Seine dreiphasige Architektur macht es besonders effektiv für die Prüfung komplexer Transformatorkonfigurationen im Werk sowie bei Vor-Ort-Einsätzen.
Wie gewährleistet das TESTRANO 600 die Einhaltung internationaler Normen für die Prüfung von Leistungstransformatoren?
Das TESTRANO 600 führt elektrische Prüfungen gemäß international anerkannten Normen wie der Internationalen Elektrotechnischen Kommission (IEC) und IEEE durch. Seine Messgenauigkeit, die kontrollierten Prüfsignale und die automatisierten Prüfabläufe gewährleisten zuverlässige, reproduzierbare Ergebnisse, die den Anforderungen der Industrie entsprechen.
Welche Sicherheitsfunktionen sind im TESTRANO 600 integriert?
Das TESTRANO 600 verfügt über integrierte Sicherheitsmechanismen, darunter die kontrollierte Signalerzeugung, das Monitoring der Prüfbedingungen und integrierte Erdungskonzepte. Durch die Reduzierung manueller Umverdrahtungen und die Zusammenfassung mehrerer Prüffunktionen in einem System wird zudem das Risiko von Bedienungsfehlern bei Feldtests verringert. Darüber hinaus sind alle Eingänge durch Überspannungsableiter vor Überspannungen geschützt.
Inwiefern verbessert die integrierte Systemarchitektur die Genauigkeit der Messungen und Wiederholbarkeit?
Da alle Testfunktionen in einem synchronisierten System integriert sind, vermeidet das TESTRANO 600 Unstimmigkeiten, die bei der Verwendung mehrerer unabhängiger Geräte auftreten können. Die aufeinander abgestimmten Kanäle für die Spannungs- und Stromeinspeisung sowie die Messungen gewährleisten hohe Präzision und wiederholbare Ergebnisse und reduzieren den Einfluss externer Störungen.
Inwiefern verbessert das TESTRANO 600 den Wirkungsgrad der Prüfungen in Umspannwerken und im Außeneinsatz?
Durch seine kompakte All-in-One-Bauweise wird der Transport der Geräte zu den Einsatzorten reduziert und die Verdrahtung vereinfacht. Der dreiphasige Ansatz für Prüfungen verkürzt die Prüfzeit erheblich, insbesondere bei der Inbetriebnahme, bei Stillständen durch Wartungen und bei zeitkritischen Arbeiten in Schaltanlagen.
Unterstützt das TESTRANO 600 automatisierte Prüfungen und die Erstellung von Reports?
Ja. Das TESTRANO 600 ist für die Verwendung mit der Prüfsoftwareumgebung von OMICRON, insbesondere PTM, ausgelegt und ermöglicht so geführte Prüfabläufe, automatisierte Messungen und die Erstellung strukturierter Reports. Dies unterstützt eine einheitliche Dokumentation und eine effiziente Bewertung der Betriebsmittel.
Welche wesentlichen Vorteile bietet das TESTRANO 600 gegenüber herkömmlichen Testkonfigurationen mit mehreren Geräten?
Im Vergleich zu herkömmlichen Lösungen für die Prüfung von Leistungstransformatoren, die mehrere Messgeräte und wiederholte phasenweise Prüfungen erfordern, bietet das TESTRANO 600:
- Echte Dreiphasenprüfung ohne Umverdrahtung
- Integrierter Hochleistungsausgang für anspruchsvolle Messungen
- Reduzierte Einrichtungs- und Prüfzeiten
- Geringerer Transport- und Verdrahtungs-Aufwand
- Verbesserte Sicherheit und Konsistenz der Messung
Diese Vorteile führen zu einer höheren Produktivität, weniger menschlichen Fehlern und niedrigeren Gesamtbetriebskosten bei der Prüfung von Leistungstransformatoren.
