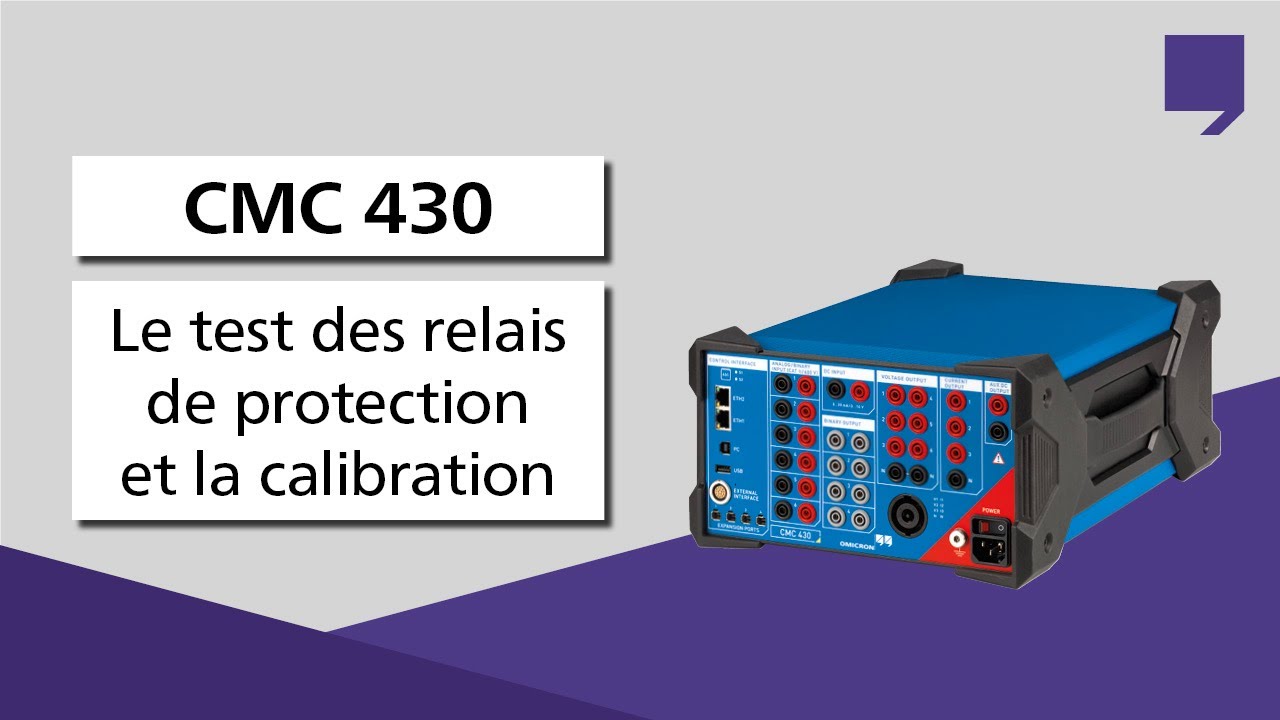

CMC 430
Le plus léger des équipements de test multiphase, idéal pour une utilisation sur le terrain (8,7 kg / 19,2 lb)
Fournit des signaux de test précis pour les tests de protection et l'étalonnage
Conception amortissant les chocs avec un accès facile à toutes les bornes situées à l'avant
Tests de schémas de protection statiques, numériques et basés sur IEC 61850
Trois amplificateurs de courant de 100 W sont adaptés aux applications exigeantes
Six tensions permettent de tester le système de contrôle de synchronisation et le système de commande des cellules
Le champion de la précision et de la légèreté
Si vous recherchez une excellente portabilité, trois courants pouvant atteindre 12,5 A ou six sorties de tension, le CMC 430 est la solution qu'il vous faut. Son faible poids de seulement 8,7 kg et sa conception robuste avec protection des bords le prédisposent à toutes les utilisations en extérieur et en intérieur. Cet appareil est particulièrement adapté aux environnements où prédominent les protections numériques et basées sur la norme IEC 61850.
Sa précision exceptionnelle en fait un dispositif d'étalonnage de source idéal pour tous types d'appareils de mesure, tels que les compteurs d'énergie, les transducteurs, les analyseurs de qualité d'énergie (PQ) et les phaseurs (PMU).
Où ce produit est-il utilisé ?
Technical Specifications
Get to Know the CMC 430
Sorties analogiques
Sorties de courant : 3 x 12,5 A
Prise combinée
Classe de précision
Analyseurs de qualité de l'énergie jusqu'à la classe A
Entrées analogiques / binaires
Entrée CC
Interface de communication et pour accessoires
Sortie auxiliaire CC
Sorties binaires
Poids
Dimensions
10,6 x 5,9 x 15,0 pouces
Caractéristiques principales
La portabilité au service de la polyvalence
Le CMC 430 allie les performances exceptionnelles d'un testeur et d'un dispositif d'étalonnage pour relais à des fonctions hybrides de mesure et d'enregistrement, offrant ainsi une flexibilité totale pour les tâches de test quotidiennes.
- Conception légère (8,7 kg), robuste et pratique
- Testez facilement les relais statiques, les relais numériques ou les IED 61850
- Exploitez la puissance de Test Universe, RelaySimTest et EnerLyzer pour couvrir un large éventail d'applications supplémentaires
- Contrôlez à distance plusieurs unités CMC lors de tests distribués
- Utilisez les capacités d'enregistrement hybrides pour les signaux analogiques et binaires, GOOSE, Sampled Values et les transitoires
- Enregistrez les signaux transitoires pendant que les sorties analogiques restent actives
- Bénéficiez de signaux d'étalonnage précis pour les mètres, les transducteurs et les appareils de qualité de l'énergie
Plus de courants, plus de possibilités
Vous avez besoin de plus de flexibilité ? Le mode d'extension permet de connecter deux équipements de test CMC 430 via les ports d'extension spécifiques à chaque appareil. L'un des équipements de test peut alors être facilement configuré comme amplificateur dans Test Universe, les deux équipements fournissant ensemble jusqu'à 6 x 12,5 A via les canaux de courant. L'utilisation de deux équipements de test CMC 430 en tandem est une option intéressante si vous devez couvrir un large éventail d'applications, y compris les tests de protection différentielle des transformateurs.
Packs logiciels
Notre concept logiciel de pilotage du CMC 430 offre une solution unique tant pour les tests de protection basés sur les paramètres du relais (tests basés sur les paramètres) que pour la vérification du bon fonctionnement de l'ensemble du système de protection, grâce à la simulation d'événements de réseau réalistes (tests basés sur le système). La combinaison d'approches de test de protection ascendantes et descendantes optimise la profondeur et l' efficacité des tests.
Notre logiciel d'exploitation propose quatre ensembles logiciels préconfigurés qui répondent à ces différentes exigences.
Chacun de ces ensembles logiciels peut être étendu à tout moment en commandant des logiciels supplémentaires.
Pack Essentiel
Pack Essentiel
Le pack Essential comprend les modules génériques les plus importants de Test Universe, ce qui vous permet de couvrir un large éventail d'applications. Les tâches de test de protection nécessitent des logiciels supplémentaires, tels que RelaySimTest pour les tests basés sur le système ou des modules destinés à tester des fonctions de protection spécifiques.
Pack standard
Pack standard
Notre offre Standard optimise l'efficacité des tests de protection basés sur les paramètres. Elle vous fournit tous les modules Test Universe nécessaires à une utilisation optimale de la Protection Testing Library et comprend CMControl P et CMC Swift pour des tests manuels rapides et faciles.
Pack étendu
Pack étendu
Cette offre combine des tests basés sur les paramètres et des tests basés sur le système avec RelaySimTest afin d'optimiser la qualité et la rigueur de vos tests de protection. L'offre « Enhanced Package » comprend tous les modules Test Universe généralement nécessaires pour tester les relais de protection classiques, ainsi que des licences pour RelaySimTest, CMControl P, CMC Swift et CMEngine.
Pack complète
Pack complète
La solution complète offre le plus haut niveau de flexibilité et d'efficacité souvent requis par les fabricants et les sociétés de location. Elle comprend tous les logiciels de test permettant de piloter directement un équipement de test CMC, avec un champ d'application étendu aux tests de protection dans des environnements IEC 61850, ainsi qu'aux tests d'appareils de mesure (mètres, analyseurs de qualité d'énergie, transducteurs).
Pack Essentiel
Le pack Essential comprend les modules génériques les plus importants de Test Universe, ce qui vous permet de couvrir un large éventail d'applications. Les tâches de test de protection nécessitent des logiciels supplémentaires, tels que RelaySimTest pour les tests basés sur le système ou des modules destinés à tester des fonctions de protection spécifiques.
Pack standard
Notre offre Standard optimise l'efficacité des tests de protection basés sur les paramètres. Elle vous fournit tous les modules Test Universe nécessaires à une utilisation optimale de la Protection Testing Library et comprend CMControl P et CMC Swift pour des tests manuels rapides et faciles.
Pack étendu
Cette offre combine des tests basés sur les paramètres et des tests basés sur le système avec RelaySimTest afin d'optimiser la qualité et la rigueur de vos tests de protection. L'offre « Enhanced Package » comprend tous les modules Test Universe généralement nécessaires pour tester les relais de protection classiques, ainsi que des licences pour RelaySimTest, CMControl P, CMC Swift et CMEngine.
Pack complète
La solution complète offre le plus haut niveau de flexibilité et d'efficacité souvent requis par les fabricants et les sociétés de location. Elle comprend tous les logiciels de test permettant de piloter directement un équipement de test CMC, avec un champ d'application étendu aux tests de protection dans des environnements IEC 61850, ainsi qu'aux tests d'appareils de mesure (mètres, analyseurs de qualité d'énergie, transducteurs).
La Protection Testing Library (PTL) propose une vaste gamme de plans de test adaptés à différents fabricants et types de relais. Elle est constamment mise à jour et enrichie par nos experts en protection. La PTL propose des convertisseurs XRIO qui calculent et modélisent les caractéristiques et les tolérances des relais de protection (caractéristique I/t, zones d'impédance, etc.).
Produits associés
Accessoires
Vidéos associées
OMICRON Academy
Formations associées
- Diagnostyka transformatorów mocy z rodziną testerów CPCClassroom TrainingPlaces disponibles
- 2 jours
- Pologne (Training Center Sosnowiec)
- Primary Test Manager (PTM), CMC 850, CMC 430, CMC 310, CMC 500
- polonais
- Automatyczne testowanie zabezpieczeń nadprądowych z CMCClassroom TrainingPlaces disponibles
- 1 jour
- Pologne (Training Center Sosnowiec)
- CMC 500, CMC 850, CMC 430, CMC 310
- polonais
- Automatyczne testowanie zabezpieczeń odległościowych i różnicowych z CMCClassroom Training+1 date disponiblePlaces disponibles
- 2 jours
- Pologne (Training Center Sosnowiec)
- CMC 850, CMC 430, CMC 310, CMC 500
- polonais
- IEC 61850 Podstawy, aplikacje i testowanie w stacji cyfrowejClassroom Training+1 date disponiblePlaces disponibles
- 2 jours
- Pologne (Training Center Sosnowiec)
- ISIO 200, IEDScout, DANEO 400, StationScout, CMC 850, CMC 430, CMC 310, CMC 500
- polonais
Le CMC 430 peut-il être utilisé pour les tests de protection différentielle ?
Oui, les tests de protection différentielle peuvent être réalisés à l'aide de deux équipements de test CMC 430. Cette configuration offre une solution flexible pour un large éventail d'applications, notamment la protection différentielle des transformateurs ou des lignes.
Le mode d'extension permet de connecter deux appareils via leurs ports d'extension, par exemple pour la protection différentielle des transformateurs. L'un des équipements de test peut alors être facilement configuré comme amplificateur dans Test Universe, les deux appareils fournissant ensemble jusqu'à 6 x 12,5 A pour les tests.
Lors des tests de protection différentielle de ligne, un équipement de test est généralement utilisé à chaque extrémité de la ligne. La combinaison du CMC 430 avec le CMGPS 588 et RelaySimTest vous permet d'exécuter et de documenter facilement les tests depuis un seul emplacement.
Le CMC 430 peut-il être utilisé pour tester des compteurs d'énergie et des appareils de mesure de la qualité d'énergie (PQ) ?
Oui, vous pouvez utiliser le CMC 430 pour tester des compteurs d'énergie jusqu'à la classe 0,2s et des appareils de qualité de l'énergie jusqu'à la classe A.
Le CMC 430 permet-il de tester la norme CEI 61850 dans les postes numériques ?
Oui, le CMC 430 prend en charge la communication IEC 61850 dans les postes numériques, notamment les protocoles GOOSE, Sampled Values et la communication client/serveur MMS. Il peut gérer jusqu'à 360 entrées et sorties GOOSE et prend en charge jusqu'à quatre flux de Sampled Values IE 61850-9-2 (9-2LE) et 61869-9, tant pour la publication que pour l'abonnement.
Le CMC 430 peut-il enregistrer des signaux transitoires et numériques ?
Oui, le CMC 430 dispose de deux ports Ethernet et de six canaux d'entrée analogiques/binaires. Associé à l'option logicielle EnerLyzer, il permet d'effectuer des mesures hybrides et d'enregistrer des signaux analogiques et binaires, des messages GOOSE IEC 61850, des Sampled Values et des signaux transitoires, même lorsque les sorties analogiques sont actives.
