COMPANO 100
Pour les injections primaire et secondaire, les tests de protection, les mesures en ohms, les tests de synchronisation, etc.
Fonctionne sans alimentation électrique pendant plusieurs heures
Large plage de fréquences en CA et CC, ainsi que des séquences complexes et des rampes
Léger (seulement 10 kg / 22 lb), compact et robuste
Courant élevé contrôlé pouvant atteindre 110 A et tensions pouvant atteindre 150 V
Génération de signal de vérification de la polarité pour les configurations de test de câblage rapide
Uniquement disponible en anglais
Des tests performants, où que vous soyez
Le COMPANO 100 est votre solution universelle et facile à utiliser pour les tests de base des systèmes d'électricité.
Il peut être utilisé pour les tests monophasés de protection, les contrôles des transformateurs de mesure, les contrôles des disjoncteurs, et bien plus encore.
Des sources électroniques contrôlées fournissent des valeurs précises et génèrent du CA de 15 à 500 Hz ainsi que du CC pur. Elles prennent en charge les séquences, les rampes et les rampes d'impulsions.
Ses entrées hautement flexibles peuvent être configurées comme des entrées binaires ou comme des entrées analogiques de CA ou de CC de haute précision.
Où ce produit est-il utilisé ?
Caractéristiques techniques

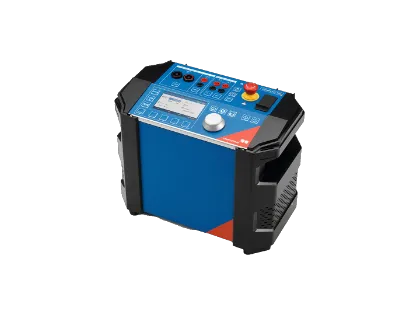

Découvrez le COMPANO 100
Tension de sortie
Jusqu'à 750 V avec le VBO4 (en option)
*Peut également être utilisé en mode AUX CC (220 V CC / 45 W)
Courant de sortie
Interface utilisateur graphique en couleur
Molette de sélection
Entrées binaires « wet/dry », tension CA / CC 300 V ou courant avec shunt
Coupure d'urgence interne ou externe
Compartiment USB
Démarrage/arrêt électronique
Fonctionnement sur batterie
Avantages
Solution mobile pour les tests pratiques
Le COMPANO 100 permet de réaliser des tests plus rapides et plus performants dans de nombreuses situations. Il fournit des courants et des tensions CA et CC précis et peut exécuter des rampes, des rampes d'impulsions ou des séquences automatisées.
Le COMPANO 100 vous permet d’effectuer de nombreux tests à l’aide d’un seul appareil compact de 10 kg :
- Protection de base
- Rapport CT/VT
- Synchronisation
- Micro-ohm
- Mise à la terre
- Et bien plus encore
Vous pourrez ainsi effectuer efficacement les tâches de mise en service et de maintenance.
Le fonctionnement sur batterie rend cela possible, même en l'absence d'alimentation secteur.
- Injection jusqu’à 110 A et 150 V, CA/CC, avec contrôle total (jusqu’à 240 A et 750 V avec des amplificateurs en option)
- Exécutez des rampes, des rampes d'impulsions et des séquences avec une grande précision, quel que soit le niveau de charge de la batterie
- Réalisez des tests d’injection primaire et secondaire, de protection, de résistance en ohms et de synchronisation à l’aide d’un seul appareil
- Vérifiez les fils de bout en bout et contrôlez rapidement la polarité en combinaison avec le CPOL3
- Travaillez pendant des heures sans alimentation secteur et réduisez les efforts de mise en place, quel que soit le lieu
- Ne transportez que 10 kg / 22 lb, déplacez-vous facilement d’un site à l’autre et faites confiance à une conception robuste et prête à l’emploi sur le terrain
Mesure du système de mise à la terre
Le COMPANO 100 propose, en option, des mesures avancées du système de mise à la terre pour les pylônes de transport d'électricité, les installations d'énergie renouvelable et les petites sous-stations.
Mesures prises en charge :
- Élévation du potentiel de terre (EPR), également appelée élévation du potentiel de masse (GPR)
- Tension de pas et de contact (avec le HGT1)
- Résistivité du sol
- Bobine Rogowski pour le facteur de répartition
du courant (pour l'évaluation de la résistance de terre)
Principaux avantages :
- Tensions allant jusqu'à 150 V CA pour des tests fiables dans des environnements à haute résistivité
- Méthode de sélectivité en fréquence (FSM) conforme aux normes EN 50522 et IEEE 81 pour une fiabilité des résultats
- Interface intuitive, calcul direct et visualisation (y compris les courbes de chute de potentiel)

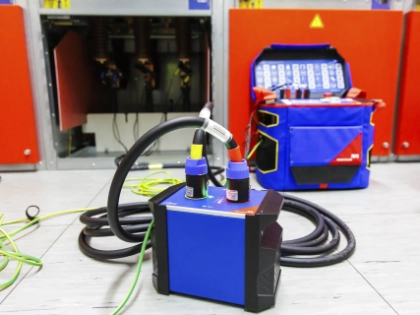

Mesure de l'impédance des câbles et des lignes
L'utilisation du COMPANO 100 avec l'accessoire CIB1 permet d'effectuer des mesures automatisées de l'impédance des câbles et de l'impédance de ligne.
Mesures prises en charge :
- Impédance des câbles et des lignes aériennes de moyenne tension courtes jusqu’à 10 km / 6 miles
- Calcul direct de l'impédance du système direct Z1, de l'impédance homopolaire Z0, de l'impédance de terre ZE, de divers autres modèles de lignes et des facteurs k
- Courant de blindage des câbles (pour identifier le risque de surcharge)
Principaux avantages :
- FSM pour des mesures fiables en termes de fiabilité
- Flux de travail guidé avec commutation automatisée des boucles de test, moins d’efforts et un niveau de sécurité accru
- Seulement deux câbles et un calcul intégré des résultats pour des tests à haute efficacité
Le COMPANO 100 propose, en option, des mesures avancées du système de mise à la terre pour les pylônes de transport d'électricité, les installations d'énergie renouvelable et les petites sous-stations.
Mesures prises en charge :
- Élévation du potentiel de terre (EPR), également appelée élévation du potentiel de masse (GPR)
- Tension de pas et de contact (avec le HGT1)
- Résistivité du sol
- Bobine Rogowski pour le facteur de répartition
du courant (pour l'évaluation de la résistance de terre)
Principaux avantages :
- Tensions allant jusqu'à 150 V CA pour des tests fiables dans des environnements à haute résistivité
- Méthode de sélectivité en fréquence (FSM) conforme aux normes EN 50522 et IEEE 81 pour une fiabilité des résultats
- Interface intuitive, calcul direct et visualisation (y compris les courbes de chute de potentiel)
L'utilisation du COMPANO 100 avec l'accessoire CIB1 permet d'effectuer des mesures automatisées de l'impédance des câbles et de l'impédance de ligne.
Mesures prises en charge :
- Impédance des câbles et des lignes aériennes de moyenne tension courtes jusqu’à 10 km / 6 miles
- Calcul direct de l'impédance du système direct Z1, de l'impédance homopolaire Z0, de l'impédance de terre ZE, de divers autres modèles de lignes et des facteurs k
- Courant de blindage des câbles (pour identifier le risque de surcharge)
Principaux avantages :
- FSM pour des mesures fiables en termes de fiabilité
- Flux de travail guidé avec commutation automatisée des boucles de test, moins d’efforts et un niveau de sécurité accru
- Seulement deux câbles et un calcul intégré des résultats pour des tests à haute efficacité
Élargissez vos capacités de test
De nombreux accessoires permettent d'étendre les capacités de test du COMPANO 100, par exemple :
- C-PROBE2 : pince CA/CC offrant une grande précision de phase, qui permet de nombreuses applications supplémentaires
- CPOL3 : contrôleur de polarité et de câblage portable, pour vérifier les transformateurs de mesure et autres circuits
- VBO4 : amplificateur de tension jusqu’à 750 V, permettant notamment de tester le câblage des relais et des indicateurs de défaut à la terre par injection primaire
- CBF1 : accessoire permettant de réduire les interférences lors du test de relais auto-alimentés.
- BNO1 : relais supplémentaire permettant de déclencher le disjoncteur et de réaliser une mesure du temps de déclenchement, ou de tester les fonctions logiques.
Pour obtenir la liste complète des accessoires, consultez les informations de commande du COMPANO 100.
Nous avons été impressionnés par la polyvalence, la taille compacte et le fonctionnement sur batterie du COMPANO 100. Nous utilisons de nombreuses applications OMICRON pour nos tests, mais nous avons également trouvé d'autres utilisations à cet appareil.
Vincent Pfeiler
SHB Electric
COMPANO 100 Knowledge Access Point
Le manuel est accessible via un navigateur Web et une application dédiée ; certains chapitres sont également disponibles sous forme de vidéos. Les codes QR figurant sur le boîtier de l’appareil permettent d’accéder rapidement au contenu correspondant. Dans l’application, vous pouvez télécharger les manuels à l’avance, ce qui vous garantit de pouvoir y accéder même en l’absence de couverture du réseau mobile sur le site de test. Il vous suffit de rechercher « COMPANO OMICRON » dans l'App Store ou le Play Store : l'application est gratuite.
Produits associés
Playlist YouTube
COMPANO 100 : mode d’emploi
Energy Talks
Épisodes de podcast associés
OMICRON Academy
Formations associées
Quelle est l'autonomie de la batterie du COMPANO 100 ?
Nous estimons que la batterie du COMPANO 100 a une durée de vie d'au moins cinq ans dans des conditions de fonctionnement et à des températures normales.
Dans de nombreux cas, cette durée peut être nettement plus longue, en fonction de l'utilisation qui est faite de l'appareil.
Nous recommandons de remplacer la batterie si son état de santé (SOH) passe en dessous de 75 %.
Combien de temps puis-je utiliser le COMPANO 100 avant de devoir recharger sa batterie ?
Cela dépend de la puissance de sortie. La batterie permet d'effectuer plus de 1 000 tests sur un relais de protection numérique.
Le COMPANO 100 prend également en charge l'injection primaire jusqu'à 600 VA. Même avec une charge aussi élevée, la batterie tient plusieurs minutes.
La plupart des utilisateurs parviennent à tenir une journée de travail complète avec une seule charge de batterie.
Comment puis-je optimiser l'autonomie du COMPANO 100 avec une seule charge de batterie ?
Une solution simple consiste à désactiver les amplificateurs inutilisés.
Pour de nombreuses applications, comme les contrôles de câblage, il n’est pas nécessaire d’injecter du courant en continu. Des intervalles d’injection courts et des pauses peuvent considérablement prolonger l’autonomie de la batterie.
Grâce à une grande précision, de nombreuses applications peuvent utiliser des courants de test relativement faibles, ce qui réduit la consommation d’énergie et prolonge l’autonomie de la batterie.
Est-il possible de recharger la batterie du COMPANO 100 pendant les tests ?
Oui, à condition qu'il y ait une alimentation secteur. Le chargeur peut rester branché pour recharger le COMPANO 100, même pendant un test.
Cela n'a aucun impact négatif sur la durée de vie de la batterie.
Ai-je besoin d'un PC pour utiliser le COMPANO 100 ?
Non, le COMPANO 100 s'utilise via son interface utilisateur intégrée. Les résultats peuvent être enregistrés sur une clé USB et analysés sur un PC une fois le test terminé.
Où puis-je trouver le Manuel d'utilisation du COMPANO 100 ?
Vous pouvez consulter le Manuel d'utilisation du COMPANO 100 directement dans votre navigateur Web. Il est également disponible sur le portail client OMICRON.
Vous pouvez également scanner les codes QR figurant sur le couvercle du COMPANO 100 à l'aide de votre téléphone mobile. Cela vous permettra d'accéder à la section correspondante du Manuel d'utilisation.
Vous pouvez également télécharger l'application COMPANO 100 Knowledge sur votre téléphone mobile.
Cette application propose une version hors ligne du Manuel d'utilisation et prend également en charge les codes QR.
