CPC 100

Un système de test primaire multifonctionnel destiné à la mise en service et à la maintenance des sous-stations

Test tout-en-un

Remplace plusieurs appareils de test

Puissance de sortie élevée

Sortie jusqu'à 800 A / 2 kV

Fréquence variable

Plage de mesure de 15 Hz à 400 Hz

Configuration flexible

S'adapte à différents scénarios de test

Qualité des produits

Conception robuste adaptée aux environnements difficiles, alliant une grande précision

Flux de travail guidés

Favorise la mise en place de processus de test à haute efficacité

Parlez à un expert

Un système pour des tests primaires fiables en termes de fiabilité

Le CPC 100 est un système breveté de test par injection primaire qui remplace plusieurs appareils de test, réduisant ainsi les efforts liés au transport, à la formation et aux tests. Il combine une sortie de courant et de tension élevées avec des capacités de mesure précises pour tester les transformateurs de puissance et de mesure, les machines tournantes et les systèmes de mise à la terre. Adapté à la mise en service et à la maintenance, il peut être commandé via le panneau avant ou à l'aide du logiciel Primary Test Manager™ (PTM), fournissant des données fiables pour prendre des décisions éclairées concernant les équipements.
Avantages

Des tests efficaces sur plusieurs applications

Les tests sur les équipements de mesure des systèmes électriques nécessitent souvent l'utilisation de plusieurs appareils et des configurations complexes. Le CPC 100 regroupe les principales fonctions de test en un seul système, ce qui réduit le temps de configuration, les efforts de manipulation et les erreurs. La sortie flexible et la fréquence variable du CPC 100 permettent d'effectuer des mesures en conditions réelles, mettant ainsi en évidence des problèmes que les méthodes conventionnelles ne détectent pas. Le logiciel intégré guide les tests et la création de reports, garantissant une fiabilité des résultats et des décisions de maintenance éclairées.

Conçu pour une utilisation pratique sur le terrain, le CPC 100 aide les ingénieurs à réaliser des tests fiables, à mieux comprendre le comportement des équipements et à planifier la maintenance sur la base des mesures plutôt que d'hypothèses.

Jusqu'à 800 A CA / 400 A CC ou 2 000 V CA, 15 Hz - 400 Hz

Puissant, avec une sortie de puissance pouvant atteindre 5 kVA

Une grande précision grâce à un excellent antibrouillage

Facile à transporter (seulement 29 kg) – idéal pour les tests sur site

Modèles de test, procédures de test générées automatiquement et rapports de test en un clic

Jusqu'à 2 000 A ou 12 kV / 15 kV à l'aide d'amplificateurs de courant ou d'amplificateurs de tension

Passer ce diaporama
Retour en haut du diaporama

Applications associées

Où ce produit est-il utilisé ?

Passer ce diaporama
Transformateur de mesure

Tests fiables des transformateurs de courant et de tension dans les systèmes de haute et moyenne tension.
Machines tournantes

Garantir une fiabilité élevée à long terme.
Transformateur de puissance

Les transformateurs de puissance constituent des éléments essentiels des réseaux de transport et de distribution d'électricité. Les contraintes thermiques, le vieillissement, les déformations mécaniques, l'humidité et les défauts électriques ont une incidence directe sur leur durée de vie et leur fiabilité.
Câbles d'alimentation

Nous mettons tout en œuvre pour garantir une fiabilité élevée.
Appareillage de commutation

Des contrôles réguliers de l'appareillage de commutation haute tension (HT) et moyenne tension (MT) garantissent un fonctionnement sûr et fiable. Ils vous permettent de détecter les problèmes à un stade précoce et d'éviter les temps d'arrêt, les accidents et les cas de non-conformité réglementaire.
Lignes aériennes

Les lignes aériennes constituent des éléments essentiels du réseau électrique. Des paramètres précis garantissent une fiabilité de la protection, et le vieillissement, le remplacement des conducteurs ainsi que l'augmentation des courants de défaut nécessitent souvent de nouveaux tests afin d'assurer un fonctionnement sûr et stable.
Systèmes de mise à la terre

La mesure de l'impédance de terre, des tensions de pas et de contact, ainsi que de la résistivité du sol dans les réseaux électriques permet de garantir la sécurité du personnel et la fiabilité du système.
Gestion de l'état des équipements

Bénéficiez d'une visibilité complète sur l'état d'un équipement tout au long de son cycle de vie, des tests en usine à son exploitation sur le terrain. Reliez les rapports d'état, les données de santé de élément et l'historique des mesures. Comparez les performances, analysez les tendances et prenez des décisions de maintenance fondées sur les données.
Gestion de la maintenance

Assurez la cohérence entre les interventions de maintenance, les modifications de configuration, les résultats des tests et les travaux de suivi tout au long du cycle de vie d'un équipement, en prenant des décisions fondées sur l'état de l'équipement et sur les données.

Conformité et rapports

Créez des documents standardisés et vérifiables pour les modifications apportées aux métadonnées des éléments, les résultats des tests et l'historique de maintenance, prêts à être utilisés dans le cadre d'audits et de contrôles internes. Des données fragmentées et incohérentes entraînent non seulement des lacunes en matière de gouvernance, mais limitent également votre capacité à analyser l'état des éléments et à prendre des décisions fiables.
Retour en haut du diaporama

Capacités de test haute performance

Le CPC 100 regroupe plusieurs fonctions de test électrique en un seul système, ce qui permet une utilisation polyvalente dans diverses applications.


  • Sortie de courant : jusqu'à 800 A CA (2 kA avec amplificateur)
  • Sortie de tension : jusqu'à 2 kV (12 - 15 kV avec TD12/15)
  • Puissance : jusqu'à 5 kVA
  • Plage de fréquence : 15 Hz à 400 Hz
  • Courant de sortie : jusqu'à 400 A
  • Conception portable : environ 29 kg

Caractéristiques techniques

Découvrez le CPC 100

Sortie 6 A / 130 V
La sortie polyvalente 6 A / 130 V CA fait de votre CPC 100 un véritable appareil polyvalent, permettant de réaliser des mesures d’impédance telles que l’impédance de court-circuit et la réactance de fuite, ainsi qu’une large gamme d’autres applications.
Sortie de CC de 6 A
Le câblage simple et rapide offert par la sortie de courant continu de 6 A est idéal pour les mesures de résistance à l’aide de cordons de test de 4 mm. Elle permet également de démagnétiser des transformateurs de puissance, y compris les plus volumineux.
Entrée de mesure de CA ou CC de 10 A
L’entrée précise de 10 A CA/CC vous offre suffisamment de flexibilité pour capturer avec précision une large gamme de signaux, ce qui la rend indispensable pour obtenir des résultats fiables dans d’innombrables applications de test.
Entrée de mesure de tension de 300 V CA
L’entrée de 300 V CA complète parfaitement la sortie de 2 kV, permettant des mesures précises du rapport des transformateurs de puissance et de tension du côté basse tension tout en prenant en charge de nombreuses autres applications de test polyvalentes.
Entrée de mesure de tension de faible niveau 3 V CA
L’entrée de tension CA de faible niveau V2, dotée d’une impédance d’entrée de 10 MΩ, est idéale pour effectuer des mesures sensibles du rapport de transformation des transformateurs de courant (TC) sur les TC de traversée et pour répondre aux exigences des essais LPIT.
Entrée de mesure de tension 10 V CC
L’entrée 10 V CC est idéale pour les mesures de résistance. En la combinant avec l’entrée V1 CA, sa plage de mesure s’étend jusqu’à environ 150 V CC.
Entrée binaire pour contacts sans potentiel
L’entrée binaire détecte de manière fiable les changements de signal de déclenchement, ce qui en fait un outil pratique pour des applications allant des tests de disjoncteurs aux mesures du noyau de stator.
Verrouillage par clé de sécurité
Gardez le contrôle : le verrouillage par clé de sécurité empêche toute activation non autorisée.
Voyants lumineux
Des voyants lumineux puissants vous permettent de visualiser instantanément l’état de l’appareil d’un seul coup d’œil, indiquant clairement quand le CPC 100 est actif et prêt à l’emploi. Associez-le à des lampes d’avertissement externes, telles que le SAA2, pour une sécurité encore accrue.
Bouton d’arrêt d’urgence
Le bouton d’arrêt d’urgence donne la priorité à la sécurité, vous permettant d’arrêter immédiatement la sortie dès qu’une intervention urgente est nécessaire.
Touches de sélection rapide des applications
Les touches matérielles intégrées vous offrent un contrôle direct et intuitif du logiciel embarqué, pour une utilisation rapide et efficace sur le terrain.
Écran LCD
L’écran LCD robuste affiche clairement les informations essentielles, garantissant un fonctionnement fiable de l’appareil, quel que soit le lieu d’intervention.
Molette de commande avancée avec fonction « clic » (Entrée)
La molette de commande vous offre un contrôle précis et intuitif des paramètres de sortie, vous permettant d’ajuster avec précision les valeurs de tension et de courant exactement là où vous en avez besoin pendant les tests.
Bouton de démarrage/arrêt du test
Démarrez quand vous êtes prêt, arrêtez quand il le faut : le bouton de test dédié vous permet de garder le contrôle total de chaque test.
Manuel d’utilisation
Le manuel d’utilisation imprimé met les conseils essentiels à portée de main. Il est particulièrement utile pour permettre aux nouveaux utilisateurs de se familiariser rapidement avec l’appareil et de travailler en toute confiance.

Ressources

En savoir plus

Passer ce diaporama
Retour en haut du diaporama

Produits associés

Passer ce diaporama
Logiciels
Nouveau
CORTEX Grid

Une plateforme dédiée à la gestion des données, à leur analyse et au reporting.
Logiciels
Primary Test Manager (PTM)

Tests de diagnostic, évaluation de l'état et gestion des données pour les installations moyenne et de haute tension.
Accessoires
CP CU1

Connectez-vous en toute sécurité au réseau et effectuez des tests précis sur les lignes et la mise à la terre en conditions réelles, avec des résultats fiables, même dans des environnements soumis à des interférences électriques.
Accessoires
CP TD12/15

Réalisez des essais d'isolation haute tension avec précision et maîtrise. Le CP TD12/15 permet d'effectuer des mesures précises du facteur de dissipation et de la capacité jusqu'à 15 kV.
Accessoires
CP CR600

Réacteur de compensation pour les essais à haute capacité.
Accessoires
HGT1

Testeur de mise à la terre portable et compact destiné aux mesures d'impédance de pas, de contact et de mise à la terre. Il vous permet d'effectuer sur le terrain des mesures sûres, sélectives en fréquence et conformes aux normes.
Accessoires
SAA2

Feu d'avertissement, accessoire de sécurité destiné à délimiter la zone d'essai.
Accessoires
Option de mise à niveau pour la mesure du circuit magnétique du stator

Détectez rapidement les défauts du circuit magnétique du stator grâce à des mesures fiables par la méthode EL CID (détection de défauts du circuit magnétique du stator à faible énergie). Cette mise à niveau étend les capacités du CPC 100 pour permettre des essais efficaces et reproductibles sur les machines électriques tournantes.
Accessoires
CP RC

Réalisez des essais sur des installations isolées en gaz (GIS) à haute tension jusqu’à 270 kV sans équipement encombrant. Le CP RC utilise le Power VT intégré pour générer la tension d’essai, ce qui réduit les efforts de mise en place et permet de réaliser des essais efficaces sur site.
Accessoires
CPOL3

Permet de détecter efficacement les erreurs de câblage dans les circuits des systèmes énergétiques secondaires. Le CPOL3 est un testeur portable de polarité et de câblage destiné aux transformateurs de mesure, aux circuits de déclenchement et aux circuits logiques.
Retour en haut du diaporama

Accessoires supplémentaires

Passer ce diaporama

CP SB1

Coffret de commutation pour le test entièrement automatique de transformateurs de puissance triphasés

CP CB2

Amplificateur de courant pour CPC 100 jusqu'à 2 000 A

CP TC12

Cellule d'essai diélectrique de 12 kV pour fluides isolants

SAA3

Interrupteur de sécurité à distance à 3 positions pour le CPC 100

BLI2

Impédance de blocage permettant de filtrer les décharges partielles indésirables

MTR2

Transformateur d'adaptation pour les essais de tension induite sur les transformateurs de puissance BT et MT sur site
Retour en haut du diaporama

Vidéos associées

Passer ce diaporama
Vidéo

6:29

CPC 100 - Utilisation et génération de rapports
18-12-2012
CPC 100 - Utilisation et génération de rapports
18-12-2012
Vidéo

2:25

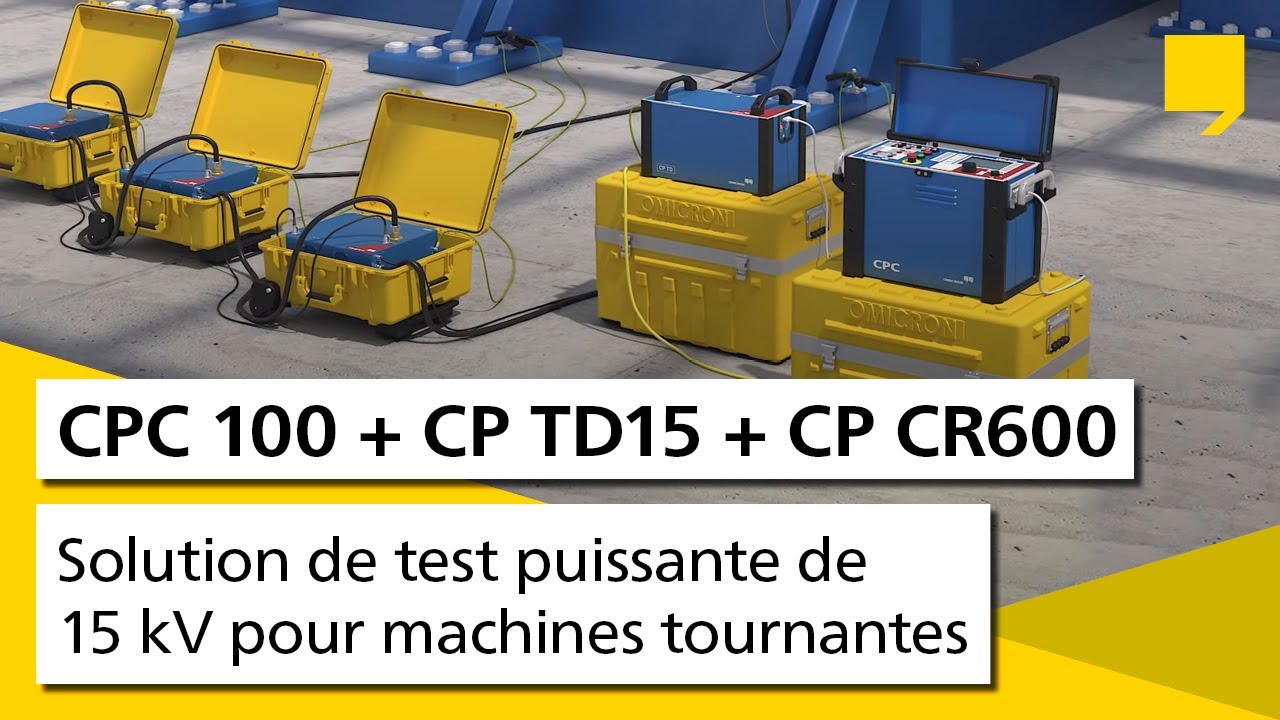

Solution de test puissante de 15 kV pour machines tournantes – CPC 100 + CP TD15 + CP CR600
06-05-2019
Solution de test puissante de 15 kV pour machines tournantes – CPC 100 + CP TD15 + CP CR600
06-05-2019
Vidéo

7:36

OMICRON et le CPC 100
18-12-2012
OMICRON et le CPC 100
18-12-2012
Vidéo

5:42

Test des réducteurs de mesure avec le CPC d'OMICRON
18-12-2012
Test des réducteurs de mesure avec le CPC d'OMICRON
18-12-2012
Vidéo

2:09

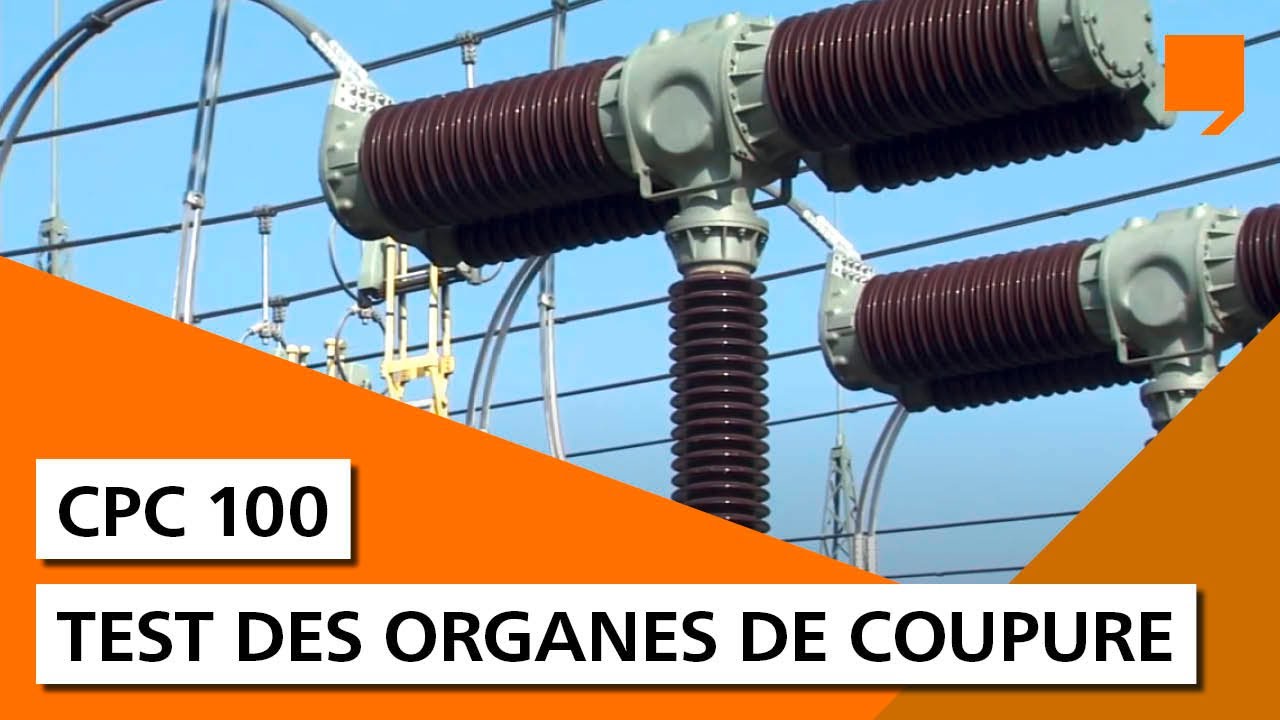

Test des organes de coupure avec le CPC 100 d'OMICRON
20-12-2012
Test des organes de coupure avec le CPC 100 d'OMICRON
20-12-2012
Vidéo

3:22

Test des systèmes de protection avec le CPC d'OMICRON
20-12-2012
Test des systèmes de protection avec le CPC d'OMICRON
20-12-2012
Vidéo

1:18

Test des postes électriques automatisés CEI 61850
20-12-2012
Test des postes électriques automatisés CEI 61850
20-12-2012
Vidéo

2:53

Laissez vos rêves prendre le large.
30-01-2018
Laissez vos rêves prendre le large.
30-01-2018
Retour en haut du diaporama

OMICRON Academy

Formations associées

FAQ

Foire aux questions

Vous ne trouvez pas ce que vous cherchez ?
À quoi sert le CPC 100 ?

Il sert à effectuer des tests primaires sur des équipements électriques, tels que les transformateurs de puissance, les transformateurs de courant, les transformateurs de tension, les machines tournantes, les câbles et l’appareillage de commutation.
Peut-il remplacer plusieurs appareils de test ?

Oui, il regroupe plusieurs fonctions de test en un seul système, ce qui réduit le besoin de recourir à des appareils distincts.
Le CPC 100 est-il adapté à une utilisation sur le terrain ?

Oui, sa conception compacte et portable facilite son transport et permet de réaliser des tests sur place.
Quels types de tests peut-il effectuer ?

Il prend en charge l'injection de courant et de tension, les mesures de résistance, les tests de rapport, les mesures d'impédance, le tangent delta/la dissipation, les mesures de capacité et bien plus encore.
En quoi cela favorise-t-il l'efficacité des processus de travail ?

Le système comprend des modèles de test guidés, la génération automatisée de rapports et une assistance logicielle visant à rationaliser les processus de test.
Prend-il en charge les tests de diagnostic ?

Oui, le système permet d'utiliser aussi bien des méthodes de diagnostic standard que des méthodes avancées.
Comment le CPC 100 facilite-t-il les tests sur les machines tournantes ?

Le CPC 100 permet de réaliser toute une série de tests électriques destinés à évaluer l'état des moteurs et des générateurs. Il permet d'injecter à la fois du courant et de la tension, ce qui permet d'effectuer des mesures telles que la résistance d'enroulement et l'état de l'isolation. Cela permet de détecter les problèmes à un stade précoce et facilite la prise de décisions éclairées en matière de maintenance.
Le CPC 100 peut-il être utilisé pour le diagnostic des moteurs et des générateurs ?

Oui, le CPC 100 permet d'effectuer des tests de diagnostic tout au long du cycle de vie d'une machine tournante. Il aide à détecter des problèmes tels que la dégradation de l'isolation ou des défauts de connexion, garantissant ainsi une fiabilité du fonctionnement et réduisant le risque de pannes imprévues.
Pourquoi est-il important de tester le système de mise à la terre ?

Les systèmes de mise à la terre sont essentiels pour la sécurité du personnel et la fiabilité des installations. En cas de défaut, ils garantissent que les tensions de pas et de contact dangereuses restent dans des limites de sécurité. Les tests permettent de vérifier que le système fonctionne comme prévu dans des conditions réelles.
Quels tests de mise à la terre le CPC 100 peut-il effectuer ?

Le CPC 100 permet d'effectuer des mesures telles que l'impédance de terre/la chute de potentiel, la tension de pas et de contact, l'intégrité du réseau de mise à la terre, la résistivité du sol et les contrôles de continuité. Il permet également de déterminer la répartition du courant et les facteurs de réduction dans les systèmes de mise à la terre.
