Полезные сведения: советы по проверке подключений и полярности с помощью CPOL3

октября 01, 2024

Использование CPOL3 с одним из наших испытательных устройств, таких как CPC 100, COMPANO 100, CMC 353 или CMC 356, обеспечивает широкий спектр возможностей тестирования подключений и полярности.

Новые функции CPOL3 обеспечивают еще большую гибкость тестирования.

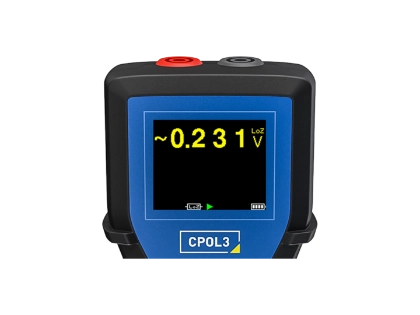

Отображение действующего значения напряжения и полярности
Отображение формы сигнала в режиме «Осциллограф»
Подавление наведенных сигналов в режиме малого входного импеданса (LoZ)

Наряду с измерением напряжения и отображением сигналов можно проводить проверки полярности, анализ результатов которых, совместно с дополнительной информацией, позволяет обнаруживать наиболее распространенные ошибки подключения. Этот подход служит основой для выполнения ряда важных задач и предоставляет новые возможности для различных альтернативных методов испытаний.

Испытание первичными величинами

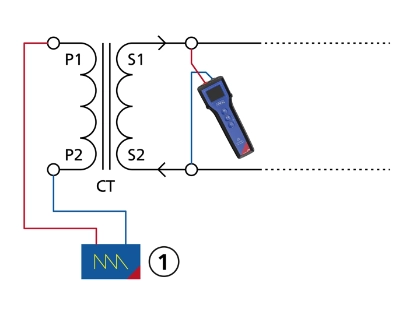

Полярность трансформатора тока можно проверить путем подачи пилообразного сигнала на первичную обмотку с помощью испытательного комплекта СМС, CPC 100 или COMPANO 100. Полярность на вторичной обмотке проверяется с помощью CPOL3.

[1] испытательный комплект

Испытание вторичными величинами

После проверки полярности трансформатора тока можно подать сигнал на вторичную обмотку. Это позволяет проверить полярность клемм на всех участках вплоть до реле защиты с помощью низких токов. Если для испытания используется номинальный ток, из измеренного напряжения можно напрямую определить нагрузку.

[1] испытательный комплект

Проверка подключений с помощью напряжения

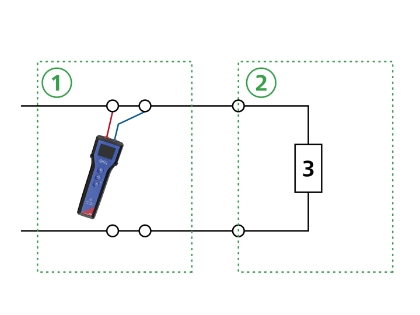

CPOL3 имеет настолько высокую чувствительность измерения, что клеммы могут действовать как шунт для захвата сигнала и измерения полярности; при этом номинального тока обычно достаточно. Для этого полярность измеряется в различных точках вдоль токовой цепи, при этом напряжение уменьшается к значению нагрузки. Поскольку клеммы, как правило, легкодоступны, этот метод позволяет проверить все точки цепи на предмет правильной последовательности.

[1] клемма| [2] Реле или счетчиков| [3] нагрузка

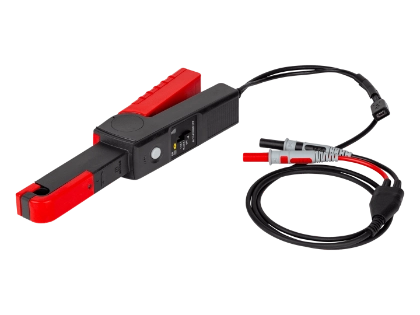

Испытание с помощью токовых клещей

Испытательный сигнал обычно считывается и оценивается напрямую через CPOL3 — это просто, безопасно и быстро. Однако в некоторых случаях могут возникать помехи от других фаз, к тому же прямое измерение менее пригодно для реле с дешунтированием. В таких ситуациях рекомендуется испытание с помощью токовых клещей. Единственным недостатком является то, что доступ к вторичным цепям с помощью токовых клещей иногда затруднен.

Помехи от других фаз

В цепях трансформаторов тока с общим обратным проводником движение тока вызывает падение напряжения как в прямом, так и в обратном проводниках. Падение напряжения в обратном проводнике может привести к обнаружению сигнала от других фаз во время измерения напряжения. Хотя этот сигнал слабее, он все равно может привести к неправильным интерпретациям. Совместное использование CPOL3 и токовых клещей способствует устранению помех от других фаз, позволяя измерять ток напрямую.

Испытание реле с дешунтированием

Реле с дешунтированием часто имеют встроенный переключаемый блок питания, который может искажать напряжение на клеммах, особенно при использовании низких испытательных токов. Более высокие амплитуды тока обычно приводят к меньшему искажению напряжения. Поскольку ток остается неискаженным и может использоваться для определения полярности, CPOL3 измеряет с помощью клещей ток, а не напряжение.

Испытание с низким входным сопротивлением

В длинных параллельных линиях во вторичных цепях могут возникать емкостные связи емкостью 1 нФ и более. Нагрузка в реле или счетчике цепи трансформатора напряжения обычно имеет очень высокое сопротивление. Вместе с емкостной связью оно образует емкостно-резистивный делитель напряжения, создавая связь между испытуемой фазой и другими фазами. CPOL3 решает эту проблему с помощью режима низкого полного входного сопротивления (LoZ), который эффективно подавляет такие явления.

Проверка испытательных переключателей и испытательных блоков

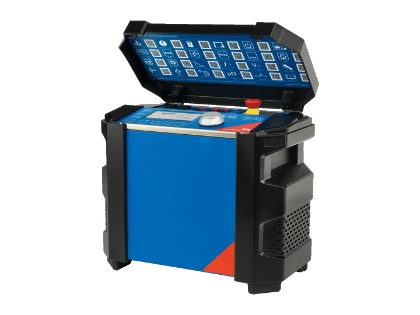

Испытательные переключатели или блоки имеют решающее значение для обеспечения безопасности при замене или испытании счетчиков и реле в цепях трансформаторов тока. COMPANO 100 оснащен функцией «триггера прерывания», которая позволяет безопасно подавать испытательный ток и проверять полярность при использовании с CPOL3. Если присутствует испытательный переключатель, его можно активировать несколько раз (испытательный переключатель может сработать во время перехода испытательного тока через ноль; однако это случается редко). Если CPOL3 больше не показывает полярность, это означает, что COMPANO 100 обнаружил прерывание и остановил выходной сигнал. Затем COMPANO 100 отображает длительность прерывания, сигнализируя о потенциальной проблеме с испытательным переключателем, который должен работать без сбоев.
