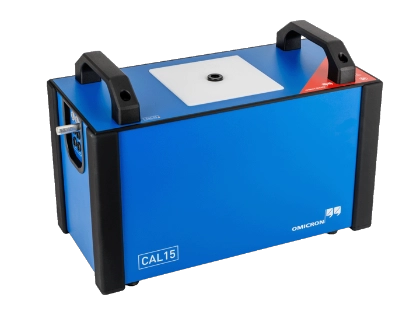

CAL15
Überprüfen Sie die Genauigkeit Ihrer Geräte HVX10, CP TD12, CP TD15 und CP TD1.
Messungen von Kapazität, Verlustfaktor und Isolationswiderstand sind standardmäßig in einem Gerät vereint.
Das Referenzgerät unterstützt Prüfspannungen von bis zu 15 kV AC.
Kalibrierung-Reports, die auf nationale Normen rückführbar sind.
Referenzkondensator für Messungen mit unserem TANDO 700.
Erwartete Lebensdauer von mehr als 20 Jahren.
CAL15 – Zuverlässigkeit bei jeder Messung
Wenn es um den Zustand kritischer Betriebsmittel geht, müssen Sie sich voll und ganz auf Ihre Testergebnisse verlassen können. Das Kalibriergerät CAL15 hilft Ihnen dabei, die Leistungsfähigkeit und Genauigkeit Ihrer Messgeräte zu überprüfen und gewährleistet so zuverlässige und rückverfolgbare Ergebnisse sowohl im Feld als auch in kontrollierten Prüfumgebungen.
Die Grundlage für zuverlässige Ergebnisse der Prüfung

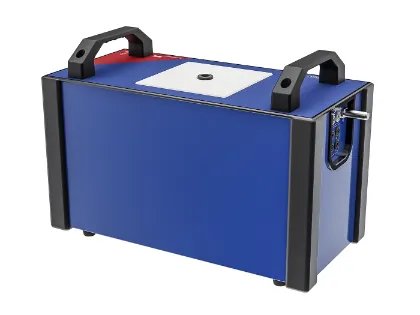

Das CAL15 wurde für den Einsatz mit dem HVX10, dem CP TD12, dem CP TD15 und dem CP TD1 entwickelt und bietet eine stabile Referenz für Messungen der Kapazität, des Verlustfaktors (Tan Delta) und des Isolationswiderstands. Das Gerät unterstützt Prüfspannungen von bis zu 15 kV Wechselstrom. Drei Anschlüsse am Präzisionsreferenzkondensator bieten unterschiedliche Verlustfaktoren und ermöglichen Frequenzdurchläufe bis zu 600 Hz. Vier integrierte Anschlüsse für Referenzwiderstände ermöglichen die Validierung von Isolationswiderstandsmessungen mit dem HVX10.
Ob als Feldprüfgerät zur schnellen Verifizierung der Leistungsfähigkeit oder als rückführbares Bezugsnormal für Aufgaben der Kalibrierung – das CAL15 liefert zuverlässige Ergebnisse, auf die Sie sich verlassen können. Im Lieferumfang des Geräts ist ein auf nationale Normen rückführbarer Report zur Kalibrierung enthalten. Mit seiner robusten Bauweise, den hochpräzisen Bauteilen und seiner Langzeit-Messbeständigkeit ist das CAL15 zuverlässig an Ihrer Seite uns stellt Jahr für Jahr das Vertrauen in Ihre Messergebnisse sicher.
Verwandte Produkte
Kann das CAL15 im Feld oder nur unter Laborbedingungen eingesetzt werden?

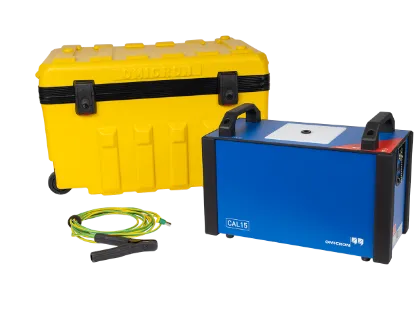

Das CAL15 ist definitiv für den Einsatz vor Ort bereit. Es wird in einem robusten Transportkoffer geliefert und kann in einem breiten Temperaturbereich betrieben werden. Für möglichst genaue Ergebnisse empfehlen wir den Einsatz unter Laborbedingungen oder die Durchführung einer Temperaturkorrektur gemäß der Anleitung im Gerätehandbuch. Ein integrierter NTC-Fühler kann in Kombination mit einem Multimeter (nicht im Lieferumfang enthalten) zur genauen Ermittlung der Temperatur des Referenzkondensators verwendet werden.
Muss das Gerät eine Wartung erhalten?
Nein, im Gegensatz zu seinem Vorgängermodell verfügt der CAL15 über einen Vakuum-Kondensator, der keine Wartung erfordert.
Ist es möglich, die Justierung der C- und PF/DF-Messgeräte von OMICRON mit dem CAL15 durchzuführen?
Teilweise. Nur die Modelle CP TD1, CP TD12 oder CP TD15 können in Kombination mit einem CPC 100 oder CPC 80 über das Display des Bediengeräts justiert werden.
Ist es möglich, mehrere Anschlüsse des CAL15 an das Gerät zur Messung anzuschließen?
Ja, aber Sie können das Messgerät jeweils nur an einen der Widerstandsanschlüsse und einen der Kapazitätsanschlüsse anschließen. Andernfalls verfälscht die Eingangsimpedanz des Messgeräts die Ergebnisse.
Weist CAL15 eine Abhängigkeit von der Spannung auf?
In Zusammenarbeit mit einem nationalen Metrologieinstitut wurde nachgewiesen, dass der Referenzkondensator keine Spannungsabhängigkeit aufweist. Die Spannungsabhängigkeit des Referenzwiderstands wurde kalibriert und im Report zur Kalibrierung dokumentiert. Sie beträgt typischerweise < 1 ppm/V.
Weist CAL15 eine Temperaturabhängigkeit auf?
Ja, der Referenzkondensator hat einen Temperaturkoeffizienten von 24 ppm/°K. Die Widerstände weisen einen Temperaturkoeffizienten von < 25 ppm/°K auf.
