CT Analyzer
Prüfen, Kalibrieren, Bewerten von Stromwandlern ganz ohne Referenzobjekte
Verifikation von Stromwandlern bis zur Genauigkeitsklasse 0,1
Minimiertes Risiko durch niedrige Prüfsignale
Umfassendes Wandlerprüfen mit nur einem Klick
„Bestanden/Nicht bestanden“-Bewertung für Klassenparameter und Genauigkeitsgrenzen
Geringes Gewicht (< 8 kg) für einfachen Transport und Einsatz vor Ort
Prüfen von Stromwandlern leicht gemacht
Der CT Analyzer ermöglicht das umfassende Prüfen, Kalibrieren und Bewerten von Schutz-, Mess- und umschaltbaren Stromwandlern auf Basis eines modellbasierten Prüfverfahrens. Durch Einspeisen niedriger Prüfsignale auf der Sekundärseite werden die Parameter des Ersatzschaltbilds ermittelt und das Verhalten des Stromwandlers unter verschiedenen Betriebsbedingungen bewertet.
Alle wesentlichen Ergebnisse – darunter Genauigkeit, Bürde und transiente Eigenschaften – werden automatisch anhand der ausgewählten Normen bewertet. So können Sie das Verhalten des Stromwandlers zuverlässig beurteilen und fundierte Entscheidungen treffen - ganz ohne komplexe Prüfaufbauten oder hohe Primärströme.
Vorteile
Gute Gründe für den CT Analyzer
Der CT Analyzer vereint das Messen, Modellieren und Bewerten in einem gemeinsamen Arbeitsablauf und vereinfacht und beschleunigt das Prüfen von Stromwandlern. Sie profitieren vor Ort von einem optimierten und effizienten Prüfprozess, der Sie Schritt für Schritt durch die Prüfung führt, die Sicherheit erhöht und über alle Anwendungsbereiche hinweg konsistente und zuverlässige Ergebnisse liefert.
Umfassende Leistungsbewertung mit nur einer Prüfung
Verkürzte Prüfdauer (< 1 Min.) durch hohen Automatisierungsgrad
Sicheres Prüfen durch niedrige Prüfsignale (max. 120 V)
Integration in Prüfroutinen über Fernsteuerungs-Schnittstelle
Automatisches Entmagnetisieren nach jeder Prüfung für hohe Reproduzierbarkeit
Verwandte Anwendungen
Anwendungsbereiche dieses Produkts
Technische Daten
Der CT Analyzer unterstützt alle gängigen Stromwandler-Prüfungen und relevanten Normen und bietet dabei eine hohe Genauigkeit:
- Ausgangsspannung: 0 … 120 V
- Ausgangsstrom: bis zu 5 A (15 A Spitze)
- Ausgangsleistung: bis zu 400 VA
- Genauigkeit des Übersetzungsverhältnisses: bis zu 0,02 % (typisch)
- Genauigkeit der Phasenverschiebung: bis zu 1 min
- Genauigkeit des Wicklungswiderstands: typisch 0,05 %
- Gewicht: ca. 8 kg
- Stromversorgung: 100 … 240 VAC, 50/60 Hz
Technische Daten

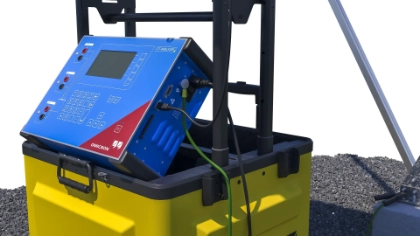

Lernen Sie den CT Analyzer kennen
Generator-Ausgang:
DC: 120 V, 5 A (15 Apeak)
Display mit kontextsensitiven Tasten
Messeingänge für die Sekundärseite (max. 300 VAC) und die Primärseite (max. 30 VAC) des IW
Tastatur mit Cursortasten und Kartenauswahltasten
I/O-Taste mit Status-LEDs
Umfassendes Bestimmen von Stromwandler-Parametern
Mit dem CT Analyzer können Sie zahlreiche Stromwandler-Parameter bestimmen und sowohl Typenschilddaten als auch erweiterte Messergebnisse erfassen. Dazu gehören:
- Übersetzungverhältnis- und Phasengenauigkeit
- Wicklungswiderstand
- Erregungskennlinie (Kniepunkt)
- Gesamtmessabweichungen (ALF, ALFi, FS, FSi, Vb)
- Bürdenimpedanz
- Transiente Stromwandler-Klassen und -Parameter (TPS, TPX, TPY, TPZ)
- Transienter Dimensionierungsfaktor (Ktd)
- Remanenz und Restmagnetismus
Falls Typenschilddaten fehlen oder unbekannt sind, können zusätzlich wichtige Auslegungsparameter wie Stromwandlertyp, Klasse, Leistungsfaktor und Betriebsbürde ermittelt werden.

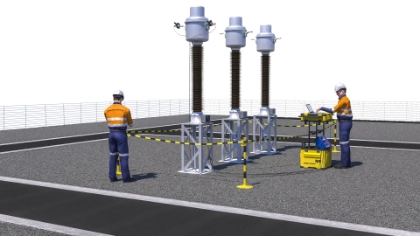

Schnell messen - direkt vor Ort, ohne Referenzgeräte

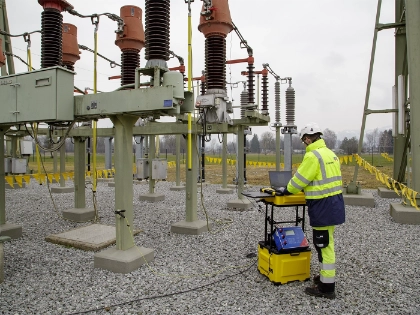

Sie können schnelle Messungen direkt am Stromwandler durchführen - ganz ohne Referenzobjekte oder externe Lasten. Der CT Analyzer wurde speziell für den Einsatz vor Ort entwickelt: Dank seines kompakten Designs und des geringen Gewichts sind komplexe Laboraufbauten nicht erforderlich.
So können Sie Prüfungen mit minimalem Vorbereitungsaufwand effizient durchführen. Das verkürzt die Gesamtprüfzeit erheblich und ermöglicht gleichzeitig einen sicheren Betrieb bei einer maximalen Ausgangsspannung von 120 V.

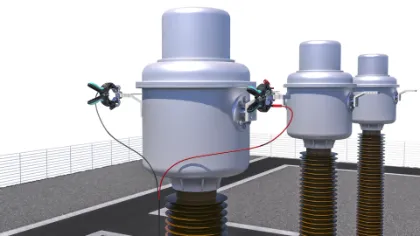

Simulation verschiedener Betriebsmodi
Nach einer Messung können Sie verschiedene Betriebsbedingungen für den Stromwandler per Software simulieren. Verschiedene Last- und Fehlerszenarien lassen sich nachträglich analysieren, ohne den physikalischen Prüfaufbau zu verändern. So können Sie mehrere Betriebsfälle auf der Grundlage tatsächlicher Messdaten realistisch bewerten.
Automatisiertes Bewerten der Messergebnisse
Sie profitieren von einer vollautomatischen Ergebnisauswertung auf Basis vordefinierter Grenzwerte aus ausgewählten Normen wie IEEE, ANSI oder IEC. Die Messdaten werden direkt mit den entsprechenden Anforderungen abgeglichen, was eine schnelle und objektive Bewertung des Wandlerverhaltens ermöglicht. Dies reduziert den Auswertungsaufwand und sorgt für konsistente und zuverlässige Prüfergebnisse.
Verwandte Produkte
Einblicke
Verwandte Videos
OMICRON Academy
Verwandte Schulungen
- CT Analyzer & VOTANO 100을 이용한 시간 최적화 계기용 변압기 진단Classroom TrainingPlätze verfügbar
- 1 Tag
- Korea (Süd) (Training Center Seongnam)
- CT Analyzer, VOTANO 100
- Koreanisch
- Zeitoptimierte Strom- und Spannungswandlerdiagnose mit CT AnalyzerClassroom TrainingAusgebucht
- 1 Tag
- Österreich (Training Center Klaus)
- CT Analyzer
- Deutsch
- Diagnostic optimisé des transformateurs de mesure avec un CT Analyzer et un VOTANO 100Classroom Training+1 Termin verfügbarPlätze verfügbar
- 1 Tag
- Frankreich (Training Center Cergy-Pontoise), Frankreich (Training Center Grenoble)
- CT Analyzer, VOTANO 100
- Französisch
Welche Arten von Stromwandlern kann der CT Analyzer prüfen?
Der CT Analyzer kann Schutzwandler, Messwandler und umschaltbare Stromwandler prüfen.
Wann würden Sie den CT Analyzer für Stromwandler-Prüfungen empfehlen?
Sie sollten den CT Analyzer bei der Inbetriebnahme, bei routinemäßigen Wartungsarbeiten, nach Ausfällen oder zur Überprüfung der Leistungsfähigkeit von Stromwandlern einsetzen. Er eignet sich besonders gut für die Bewertung, Fehlersuche und Qualitätssicherung bei neuen und bestehenden Anlagen.
Kann ich die Prüfungen vor Ort durchführen, oder benötige ich dafür einen Prüfaufbau im Labor?
Alle Messungen können direkt vor Ort mit dem tragbaren Gerät durchgeführt werden – ein zusätzlicher Prüfaufbau im Labor ist nicht erforderlich.
Wie lange dauert typischerweise eine Prüfung?
Eine Prüfung kann in der Regel je nach Konfiguration in weniger als einer Minute durchgeführt werden.
Kann ich einen Stromwandler prüfen, wenn die Typenschilddaten fehlen?
Ja, wichtige Stromwandler-Parameter wie Übersetzungsverhältnis, Kniepunkt, Bürde und Klasse lassen sich auch ohne Angaben auf dem Typenschild ermitteln.
Wie viel Fachwissen ist für die Bedienung des Systems erforderlich?
Der CT Analyzer führt den Anwender Schritt für Schritt durch die Prüfung und wertet die Ergebnisse automatisch aus. Dadurch können sowohl weniger erfahrene als auch erfahrene Anwender schnell und effizient Prüfungen durchführen.
Was passiert mit dem Stromwandler nach der Prüfung?
Das System entmagnetisiert den Kern nach jeder Prüfung automatisch, um gleichbleibende Messbedingungen sicherzustellen.
Welche Art von Ausgang liefert der CT Analyzer?
Der CT Analyzer liefert umfassende Messergebnisse, darunter Übersetzungsverhältnis, Phasenverschiebung, Magnetisierungskennlinie, Bürdenverhalten und eine Genauigkeitsbewertung. Die Genauigkeitsergebnisse und die gemessenen klassenrelevanten Parameter werden automatisch anhand ausgewählter Normen bewertet und als Zahlenwerte mit einer "Gut/Schlecht"-Anzeige dargestellt.
Was macht diese Methode besser als herkömmliche Methoden zur Stromwandlerprüfung?
Im Gegensatz zu herkömmlichen Methoden, bei denen ein hoher Primärstrom eingespeist oder Referenzgeräte verwendet werden müssen, arbeitet der CT Analyzer mit einem modellbasierten Ansatz und geringen Signalen auf der Sekundärseite. Dies reduziert den Prüfaufwand, erhöht die Sicherheit und verkürzt die Prüfzeit erheblich, während gleichzeitig eine hohe Messgenauigkeit gewährleistet bleibt.
Was passiert, wenn die Ergebnisse grenzwertig sind oder die Anforderungen nicht erfüllen??
Wenn die Messwerte die Grenzwerte der ausgewählten Normen nicht vollständig erfüllen, werden Abweichungen deutlich angezeigt. Detaillierte Ergebnisse zu den einzelnen Parametern ermöglichen eine weiterführende Analyse und unterstützen bei der Fehlersuche, Zustandsbewertung und Planung von Wartungsmaßnahmen.
Wie werden Daten gespeichert bzw. integriert?
Messdaten können digital gespeichert und für die Berichterstellung und Dokumentation exportiert werden. Das System unterstützt die Integration in Prüfabläufe und Anlagenverwaltungssysteme über Standard-Datenschnittstellen und Fernkommunikationsoptionen.
