FRANEO 800
Größter Dynamikbereich in der SFRA-Branche (> 150 dB)
Variable Ausgangsspannung (0,1 Vpp bis 10 Vpp)
Intelligenter Messdurchlauf verkürzt die Messzeiten (auf bis zu 40 Sekunden)
Kompaktes, leichtes (< 2 kg) System für den Feldeinsatz
Prüfung ohne externe Stromversorgung, ideal für den Vor-Ort-Einsatz
Schritt-für-Schritt-Anleitungen für höhere Effizienz und mehr Sicherheit
Mehr als nur ein Prüfgerät
Das FRANEO 800 wurde entwickelt, um die mechanische und elektrische Integrität von Wicklungen, Kontakten oder dem Kern von Leistungstransformatoren zu prüfen. Es nutzt das Messprinzip der Frequenzganganalyse (engl.: Sweep Frequency Response Analysis, kurz: SFRA), das seit Einführung der IEC 60076-18-Norm als etablierte Methode für elektrische Prüfungen gilt. Mit unserem FRANEO 800 erhöhen Sie die Zuverlässigkeit von Transformatoren, senken die Kosten für die Wartung und verhindern kostspielige Ausfälle.
Entwickelt für eine präzise und zuverlässige Diagnostik
Die SFRA-Messmethode ist die präziseste Diagnosemethode zum Erkennen mechanischer Verformungen. Sie erfasst die elektrische Übertragungsfunktion über einen breiten Frequenzbereich und ermöglicht den Vergleich von aktuellen und Referenzmessungen für eine zuverlässige Zustandsbewertung.
FRANEO 800 sorgt für exakte und zuverlässige SFRA-Messungen und überzeugt mit einer Vielzahl praktischer Vorteile:
Komfortable Bedienung dank des kompakten Designs (< 2 kg)
Innovative Anschlusstechnik für eine hohe Reproduzierbarkeit
Kurze Messzeiten (bis zu 40 Sekunden) dank intelligenter Sweep-Einstellungen
Branchenführender Dynamikbereich (> 150 dB) für höchste Genauigkeit
Vollständige Konformität mit den Normen IEC 60076-18 und IEEE C57.149
Verwandte Anwendungen
Anwendungsbereiche dieses Produkts

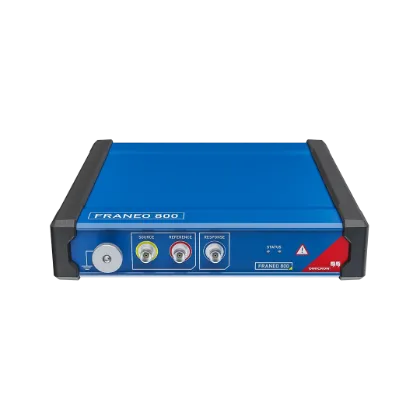

Lernen Sie FRANEO 800 kennen
Äquipotential-Erdungsklemme
SOURCE-Anschluss (Ausgang der Signalquelle)
REFERENCE-Anschluss (Eingang des Referenzkanals)
RESPONSE-Anschluss (Eingang des Messkanals)
Signalleuchten
Geführte Prüfungen mit dem Primary Test Manager

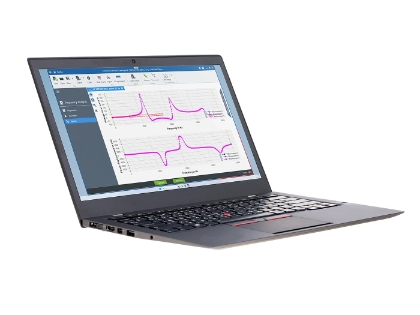

Das FRANEO 800 wird mit der Primary Test Manager™ (PTM)-Software bedient - der idealen Lösung für Diagnoseprüfungen, Zustandsbewertungen und Datenmanagement.
Sie profitieren von automatisch generierten Prüfplänen basierend auf den Typenschilddaten des Transformators und internationaler Normen. Zusätzlich stehen Ihnen flexible Ergebnisvergleiche und eine automatische Bewertung zur Verfügung. Intelligente Funktionen wie die Visualisierung von Abweichungen helfen Ihnen typische Einflüsse zu identifizieren, während die integrierte Erdschleifenprüfung (sog. "Ground-Loop-Check") Ihre Sicherheit erhöht und Ihre Betriebsmittel schützt.

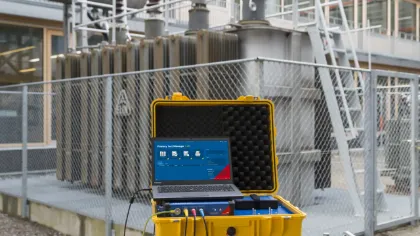

Intelligente Bedienung vor Ort
Mit FRANEO 800 und der mitgelieferten PTM-Software profitieren Sie von einer intelligenten Kombination leistungsstarker Lösungen. Das intuitive Design von FRANEO 800 ermöglicht einen einfachen Anschluss. Die PTM-Software führt Sie Schritt für Schritt durch den Aufbau, die Durchführung und Auswertung der Prüfung. Die zusätzliche PTMate-App erweitert den Funktionsumfang auf Ihrem Smartphone und bietet bspw. individuelle Anschlussbilder sowie eine START-/STOP-Taste zum Starten und Beenden von Messungen.

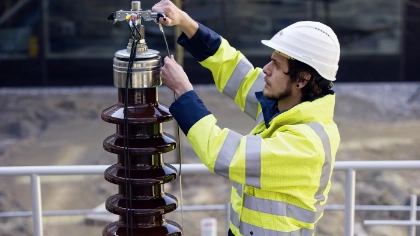

Kleine Details machen den Unterschied
Das FRANEO 800 vergleicht jede Messung mit einer Referenzmessung (sog. "Fingerabdruck"), um Abweichungen zu erkennen. Für eine zuverlässige Zustandsbewertung ist eine hohe Reproduzierbarkeit der Messungen entscheidend, die wesentlich von der verwendeten Anschlusstechnik abhängt.

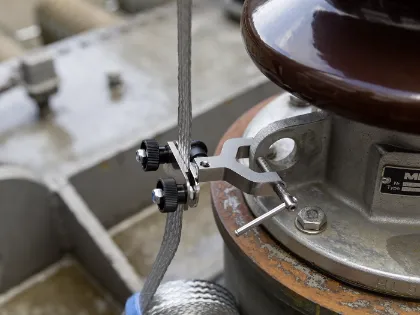

Die speziell entwickelten Klemmen und breiten Aluminiumbänder sorgen für einen zuverlässigen Prüfaufbau, verringern die Empfindlichkeit gegenüber Störeinflüssen aus der Umgebung und erleichtern die Handhabung. So erzielen Sie zuverlässige und reproduzierbare Ergebnisse.
Verwandte Produkte
Verwandte Videos
OMICRON Academy
Verwandte Schulungen
- Sweep Frequency Response Analyse (SFRA) von Leistungstransformatoren mit FRANEO 800Classroom TrainingWenige Plätze frei
- 1 Tag
- Österreich (Training Center Klaus)
- Primary Test Manager (PTM), FRANEO 800
- Deutsch
- Diagnostic avancé des transformateurs de puissance et de distributionClassroom Training+1 Termin verfügbarPlätze verfügbar
- 1,5 Tage
- Frankreich (Training Center Cergy-Pontoise), Frankreich (Training Center Grenoble)
- DIRANA, TESTRANO 600, Primary Test Manager (PTM), FRANEO 800
- Französisch
Wann wird eine SFRA-Prüfung mit dem FRANEO 800 empfohlen?
Es wird empfohlen, SFRA-Prüfungen mit dem FRANEO 800 durchzuführen, um die mechanische Unversehrtheit von Transformatorwicklungen nach kritischen Ereignissen oder bei sich ändernden Betriebsbedingungen zu beurteilen.
Typische Anwendungsfälle sind nach Kurzschlüssen, Durchgangsfehlern, vor und nach dem Transport, seismische Aktivitäten oder wenn Monitoring-Ergebnisse (z. B. aus der Gas-in-Öl-Analyse) oder Sicherheitsabschaltungen auf mögliche mechanische Schäden hindeuten.
Wie führt der FRANEO 800 SFRA-Messungen durch?
Das FRANEO 800 vergleicht die aktuelle Messkurve mit einem Referenz-SFRA-Fingerabdruck, um Abweichungen zu erkennen.
Diese Abweichungen weisen auf Veränderungen an internen Komponenten hin. Anhand der Frequenzbereiche, in denen Abweichungen auftreten, lassen sich verschiedene Arten mechanischer Veränderungen unterscheiden.
Was sind die Vorteile der SFRA-Messmethode?
SFRA ist eine empfindliche, nicht-invasive Methode zum Erkennen mechanischer und elektrischer Veränderungen im Transformatorkern und -wicklungen.
Damit lassen sich Schäden oder Verschiebungen frühzeitig feststellen, die mit anderen Prüfungen möglicherweise nicht erkannt werden können. SFRA ist schnell, reproduzierbar und eignet sich ideal für Vergleichsanalysen. Dadurch unterstützt die Methode eine zuverlässige Zustandsbewertung von Transformatoren und fundierte Wartungsentscheidungen.
Was ist der SFRA-Fingerabdruck eines Transformators?
Der SFRA-Fingerabdruck stellt die elektrische Übertragungsfunktion eines Transformators über einen weiten Frequenzbereich dar und dient als Referenz für zukünftige Vergleiche. Abweichungen im Fingerabdruck weisen auf mechanische oder elektrische Veränderungen hin, die durch verschiedene Faktoren verursacht werden. Durch den Vergleich der Fingerabdrücke im Zeitverlauf lassen sich solche Veränderungen erkennen und der Zustand des Transformators zuverlässig beurteilen.
Wie lassen sich SFRA-Ergebnisse weiter analysieren?
Die SFRA-Ergebnisse können zur Zustandsbewertung des Transformators und zur Entscheidung über weitere diagnostische Prüfungen herangezogen werden. Je nach Anwendungsfall können mit dem CPX 200 + HVX10 zusätzliche Messungen wie Streureaktanz, Magnetisierungsstrom oder Wicklungswiderstand durchgeführt werden.
Warum ist Reproduzierbarkeit bei SFRA-Messungen wichtig?
Reproduzierbarkeit ist bei SFRA-Messungen entscheidend, da die Methode sehr empfindlich auf geringfügige Abweichungen im Prüfaufbau reagiert. Unterschiede bei der Erdung, Verkabelung oder den Anschlüssen können die Messergebnisse verfälschen.
Eine hohe Reproduzierbarkeit gewährleistet, dass Messungen über einen längeren Zeitraum hinweg zuverlässig verglichen werden können und dass beobachtete Veränderungen tatsächlich den Transformatorzustand widerspiegeln und nicht den Prüfaufbau.
Wie gewährleistet FRANEO 800 eine hohe Reproduzierbarkeit?

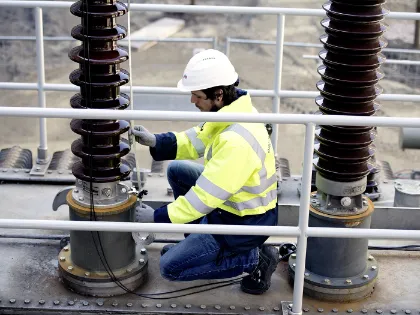

Das FRANEO 800 gewährleistet durch sein optimiertes Anschlusskonzept ein hohes Maß an Reproduzierbarkeit. Verbesserte Durchführungsklemmen sorgen für einen zuverlässigen und wiederholbaren elektrischen Kontakt, während spezielle Erdungsbänder und doppelt geschirmte Kabel die Störanfälligkeit minimieren und einen stabilen Signalweg gewährleisten.
Der definierte Prüfaufbau minimiert den Einfluss von Kabelposition und Erdungsschwankungen. Dadurch entstehen konsistente, sehr gut reproduzierbare SFRA-Ergebnisse, insbesondere bei hohen Frequenzen.
Wie erhöht das FRANEO 800 die Sicherheit beim Prüfen?
Das FRANEO 800 erhöht die Sicherheit durch kontrollierte Signaleinspeisung und integrierte Schutzfunktionen. Es schützt den Anwender durch integrierte Sicherheitsprüfungen wie die Erdschleifenprüfung und ermöglicht sichere, geführte Prüfabläufe sowie stabile Verbindungen. Seine robusten Klemmen gewährleisten einen sicheren Kontakt und verringern das Risiko von Messfehlern und unbeabsichtigten Trennungen.
Was ist der Zweck der Erdschleifenprüfung?
Die integrierte Erdschleifenprüfung überprüft den Aufbau und stellt sicher, dass die Erdverbindungen korrekt hergestellt sind. Sie liefert ein eindeutiges Prüfergebnis („Bestanden“ oder „Nicht bestanden“) und erlaubt die Durchführung der SFRA-Messung erst, wenn alles ordnungsgemäß eingerichtet ist. So schützt die Erdschleifenprüfung den Anwender und das Prüfgerät und sorgt für sichere und zuverlässige Messergebnisse.
Welche Normen erfüllt das FRANEO 800?
Das FRANEO 800 entspricht international anerkannten SFRA-Prüfnormen, darunter die IEC 60076-18 und IEEE C57.149.
Diese Normen gewährleisten konsistente und zuverlässige Messungen und ermöglichen eine genaue Zustandsbewertung von Transformatoren sowie vergleichbare Ergebnisse in verschiedenen Prüfumgebungen.
