ISIO 200
Binäre Ein-/Ausgangserweiterung mit IEC-61850-Schnittstelle
Bedienerfreundliche binäre Ein-/Ausgangserweiterung
ISIO 200 ist eine unkomplizierte und vielseitige binäre Ein-/Ausgangserweiterung mit IEC-61850-Schnittstelle. Für die Kommunikation mit den CMC-Prüfgeräten und den Echtzeit-Austausch von Nachrichten mit Peer-Geräten wird GOOSE verwendet. Durch die Client-/Server-Kommunikation kann ISIO 200 in Stationsautomatisierungssysteme (SAS) integriert werden und mit einem Station Controller kommunizieren.

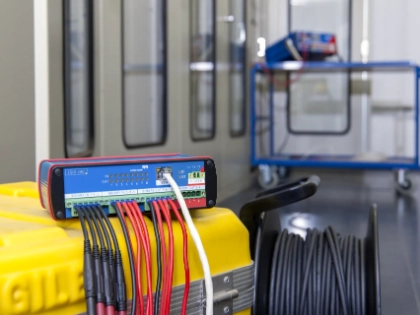

In Kombination mit einem CMC-Prüfgerät dient ISIO 200 als Ein-/Ausgangserweiterung des Prüfsystems. Als Bestandteil eines SAS verarbeitet sie zusätzliche binäre Signale. Durch ihr kompaktes Design können binäre Ein-/Ausgänge immer genau dort verfügbar gemacht werden, wo diese gerade benötigt werden.
Zusätzliche binäre Ein-/Ausgänge

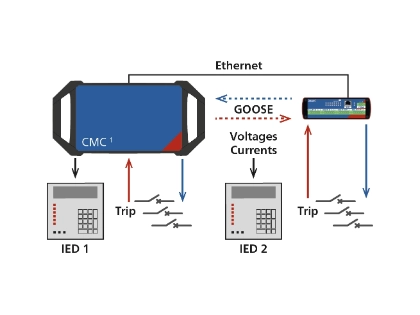

ISIO 200 stellt für Systeme mit IEC-61850-Schnittstelle zusätzliche Ein- und Ausgänge bereit und unterstützt komplexe Prüfszenarien mit CMC-Prüfgeräten sowie SAS ohne binäre Ein-/Ausgänge an den Relais und Feldleitgeräten.
Schnittstelle zur Schaltanlage
Für die Verbindung mit unterschiedlichen Kombinationen aus Trenn-/Leistungsschaltern kann aus mehreren IEC-61850-Datenmodellen ausgewählt werden.
Schnittstelle zu Überstromrelais

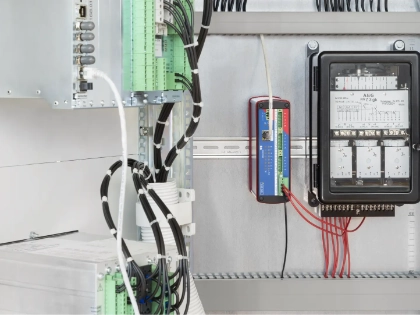

Über ISIO 200 und ein passendes Datenmodell können konventionelle Überstromschutzrelais, die nur über binäre Ein-/Ausgänge verfügen, mit einem IEC-61850-SAS verbunden werden.
Distanzschutz-Schnittstelle
ISIO 200 unterstützt den Austausch von GOOSE-Nachrichten zwischen Anlagen über WAN und kann damit als Distanzschutz-Schnittstelle für Relais mit konventionellen binären Ein-/Ausgängen dienen.
Hauptmerkmale
- Prüfung von komplexen Schutzsystemen mit CMC-Prüfgeräten
- Steuerung von entfernt gelegenen Binärausgängen
- Integration herkömmlicher Geräte in IEC-61850-Systeme
- Statusschnittstelle mit Datenmodellen für Überstromrelais, Schaltanlagen und Distanzschutzsysteme
- Anzeige von GOOSE-Timeout- und Fehlermeldungen über Alarmschnittstelle
Laden Sie sich die neueste Software-Version für ISIO 200 vom Kund:innenportal herunter.
