VOTANO 100

Prüfung, Kalibrierung und Bewertung von Spannungswandlern

Raffinierte Prüfung von induktiven und kapazitiven Spannungswandlern

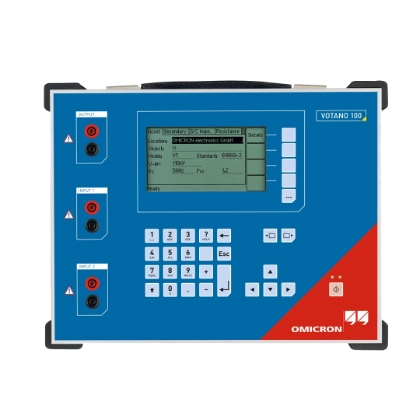

VOTANO 100 ist das erste tragbare Gerät (15 kg), für hochpräzise Prüfungen von Spannungswandlern. Damit kann VOTANO 100 nicht nur für die Prüfung der elektrischen Leistungsfähigkeit, sondern auch für die Überprüfung der Genauigkeitsklasse und Kalibrierung eingesetzt werden.

Das Gerät führt schnelle Prüfungen an allen induktiven Spannungswandlern* (VTs) und kapazitiven Spannungswandlern (CVTs) für Schutz- und Messzwecke durch.

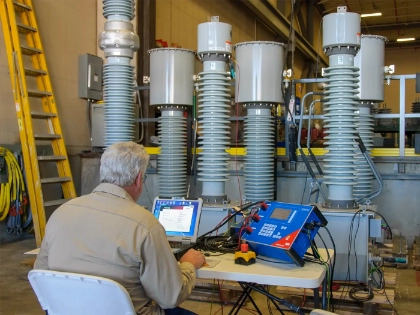

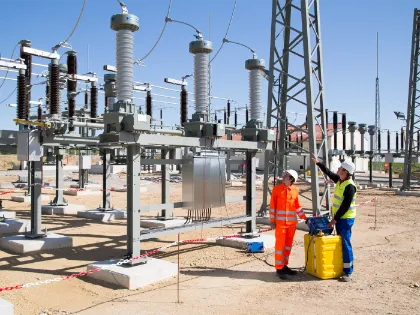

Durch sein geringes Gewicht ist es ideal für Vor-Ort-Prüfungen und Kalibrierungsaufgaben an Stromnetzen. Als Hersteller oder Prüflabor können Sie VOTANO 100 an Ihren Produktionsstandorten und in Prüf- oder Entwicklungslabors einsetzen.

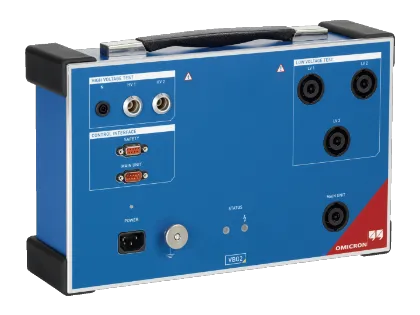

Mit dem Spannungsverstärker VBO2 kann man die Prüfspannung während der Übersetzungsmessung prüfen. Sein integrierter Schaltkasten schaltet automatisch zwischen den notwendigen Prüffolgen.


Funktionsweise von VOTANO 100

  • Verwendet ein bewährtes modellbasiertes Prüfverfahren
  • Das Verfahren ist mit dem des CT Analyzers von OMICRON vergleichbar
  • Speist niedrige Prüfsignale in die Sekundärseite eines VT/CVT ein
  • Bestimmt die Parameter des VT-/CVT-Ersatzschaltbilds
  • Ermittelt alle relevanten VT-/CVT-Parameter

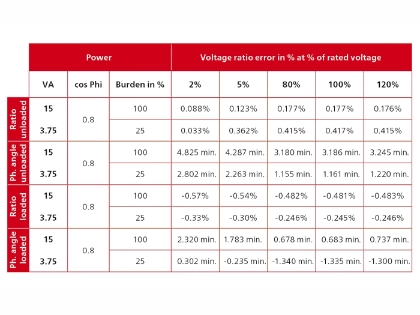

  • Zeigt alle relevanten VT-/CVT-Parameter und die Genauigkeit bei unterschiedlichen Strömen und Bürden sowie mit Sekundärwicklungen unter Last und ohne Last an
  • Bewertet den VT/CVT entsprechend der ausgewählten Norm
  •

Hauptmerkmale

Für die Prüfung von Spannungswandlern (VT/CVT):

  • Prüfung der elektrischen Leistungsfähigkeit von VTs und CVTs
  • Prüfung des Zustands von VTs und CVTs
  • Basis-Zustandsbewertung für CVTs
  • Prüfungen von Übersetzung, Phase, Polarität, kapazitivem Verhältnis
  •

Zusätzliche Überprüfung und Kalibrierung der Genauigkeit von Spannungswandlern (VT/CVT):

  • Überprüfung der Genauigkeitsklasse gemäß IEC, IEEE
  • Prüfung von VTs/CVTs bis zu Nennspannungen und Spannungsfaktoren bis 1,9
  • Bewertung der Klasse
  • Genauigkeitsklassen bis 0.1 für VTs und 0.2 für CVTs
  •

Lösung für:
