OMICRON - Ihr Partner für
erneuerbare Energiequellen
Der Übergang zu erneuerbaren Energien stellt den Elektrizitätssektor vor große Herausforderungen. Einerseits steigt die Nachfrage nach elektrischer Energie (aufgrund der Elektrifizierung von z.B. Mobilität und Heizung) und andererseits müssen bestehende Kraftwerke mit fossilen Brennstoffen durch erneuerbare Energiequellen ersetzt werden. Die wichtigsten erneuerbaren Energiequellen sind Wasserkraft, Windkraft und Solarenergie. Dabei kann es sich um große, zentralisierte Systeme wie Offshore-Windparks oder um kleinere, dezentrale Systeme wie PV-Anlagen auf Dächern handeln.
Netzanschlusspunkt
Der zunehmende Anteil der erneuerbaren Energien am Strommix hat auch erhebliche Auswirkungen auf die Stromnetze. Die Netzbetreiber müssen in der Lage sein, mit intermittierender Erzeugung und wechselnden Lastflüssen umzugehen, um eine zuverlässige Versorgung und Systemsicherheit zu gewährleisten. Wenn es darum geht, einen zuverlässigen Netzbetrieb zu ermöglichen, werden die Anforderungen an Erzeugungsanlagen in der Regel in Normen festgelegt. Dazu gehören Anforderungen an das Verhalten der Anlagen bei Netzfehlern oder Spannungseinbrüchen sowie an den Netzentkopplungsschutz.
Beispiele für solche Normen sind:
- VDE-AR-N 4105 für Deutschland (VDE-AR-N 4110)
- Technische und organisatorische Regeln für Betreiber und Benutzer von Netzen (TOR) D4
- ENA EREC G99 (Nachfolger von G59) für das Vereinigte Königreich
- IEEE 1547 für die USA
Neben den Inbetriebnahmeprüfungen für den Netzschutz können auch routinemäßige Wartungsprüfungen durch Normen oder andere Vorschriften vorgeschrieben sein.
Hochmobiles Schutzprüfgerät und Kalibrator
Leistungsstarkes Werkzeug für dreiphasige Schutzprüfungen
PTL: Eine umfangreiche Prüfvorlagen-Bibliothek für eine Vielzahl von Schutzrelais
Dreiphasiger Spannungswandler
Prüfung von Schutzrelais
Schutzrelais sind ein wichtiger Bestandteil moderner Energiesysteme, und nur durch Prüfung kann ihre Funktion sichergestellt werden. Im Laufe der Lebensdauer von Schutzrelais werden zahlreiche Prüfungen durchgeführt - typische Beispiele sind die Prüfung bei der Inbetriebnahme oder bei regelmäßigen Wartungsarbeiten. Die Prüfung ist jedoch keine leichte Aufgabe, da die Anzahl und Vielfalt der Betriebsmittel ständig zunimmt. Außerdem müssen bei der Prüfung unterschiedliche Anforderungen aus Normen, Richtlinien und Vorschriften erfüllt werden.
Wir unterstützen Sie mit geeigneten Lösungen für die Prüfung des Netz- und Anlagenschutzes (NA-Schutz), insbesondere für:
- Netzentkupplungsschutz (U>, U<, f>, f<, ROCOF, etc.)
- Blindleistungsrichtungs- Unterspannungsschutz (Q-U-Schutz)
- Automatische Frequenzentlastung (AFE)
- Kurzschlussschutzfunktionen verschiedener Gerätehersteller
Prüfung von Kabeln
Stromkabel werden in der Regel für die Verbindung zwischen dem Stromnetz und den Systemen für erneuerbare Energien verwendet. Erd- und Offshore-Kabellösungen stellen eine Reihe von Herausforderungen dar, bei denen Inbetriebnahme- und Diagnoseprüfungen dazu beitragen, einen einwandfreien Betrieb sicherzustellen.

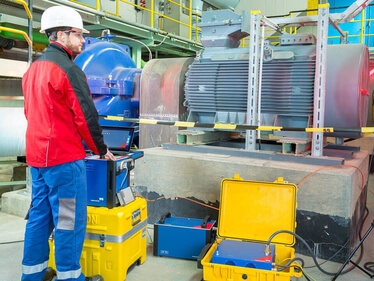

Rotierende Maschinen
Routinemäßige Überprüfungen des Isolationssystems von Generatoren für erneuerbare Energien sind aufgrund der schwierigen Witterungs- und Temperaturbedingungen von entscheidender Bedeutung. Verlustleistungs-/Leistungsfaktor- und Kapazitätsmessungen werden häufig durchgeführt, um die Integrität des Isolationssystems zu überprüfen. Darüber hinaus stehen verschiedene andere Prüf- und Diagnosemöglichkeiten zur Verfügung, um aussagekräftige Beurteilungen zu erstellen.
Prüfung von Erdungsanlagen
Erdungssysteme müssen in gutem Zustand und richtig dimensioniert sein, um den besten Schutz für das Personal und Passanten zu gewährleisten und sicherzustellen, dass die Anlage korrekt funktioniert. Wir verfügen über geeignete Lösungen für die Prüfung des Bodenwiderstands, des Anstiegs des Boden- oder Erdpotenzials (GPR, EPR) und des Erdungswiderstands in kleinen und großen Erdungssystemen. Unser mobiles Handmessgerät HGT1 ist ideal für die Messung von Schritt- und Berührungsspannungen. In Kombination mit PTM können alle Messungen mit GPS-Standorten aufgezeichnet werden. Dies kann zum Beispiel in großen Solarparks eine erhebliche Zeitersparnis bedeuten.
Leistungsschalter
Bei der Inbetriebnahme werden mehrere Leistungsprüfungen an den Leistungsschaltern durchgeführt, um die ordnungsgemäße Funktion innerhalb des Schutzschemas sicherzustellen.
- Zeitprüfungen - Die Schaltzeiten der Hauptkontakte und der Hilfskontakte werden gemessen.
- Auslöseprüfungen - Die Leistung der verfügbaren Auslöser muss geprüft werden. Dies können Unterspannungsauslöser, Abschaltauslöser oder Indirektstromauslöser sein.
Später werden Zustandsbewertungsmethoden angewandt, um den Verschleiß kritischer Komponenten zu ermitteln.
- Statische Durchgangswiderstandsprüfungen der Primärkontakte, um durch Fehlerströme verursachte Schäden festzustellen
- Analyse des Auslösespulenstroms, um Probleme mit der Schmierung zu erkennen (häufiges Problem)
- Wegmessung zur Beurteilung des Verschleißes des mechanischen Gestänges
Transformatorendiagnose (meist Gießharz)
Induktionsspannungsmessungen und parallele Teilentladungsmessungen sind ebenfalls wichtige Instrumente zur Überprüfung des Transformatorisolationssystems bei der Prüfung erneuerbarer Energien. Begrenzte Platzverhältnisse und die Verwendung von Gießharz-Isolationssystemen machen es oft erforderlich, den Transformator von der Niederspannungsseite aus unter Spannung zu setzen, um den Zustand des Isolationssystems genau beurteilen zu können.
Darüber hinaus bieten wir allgemeine elektrische Prüfungen, Verlust-/Leistungsfaktormessungen, Teilentladungsanalysen, Frequenzganganalysen und Analysen des dielektrischen Verhaltens.
Mit unseren Lösungen für die Diagnose von Leistungstransformatoren erhalten Sie schnell und einfach eine aussagekräftige Diagnose über den Zustand des Transformators.
Spezielle Anwendungen
Erdungstests für Rotoren von Windkraftanlagen:
Die meisten Blitzeinschläge in Windkraftanlagen betreffen die Rotorblätter ein. Um den Blitz zuverlässig ableiten zu können, muss der Widerstand zwischen dem Rotor und der Erde am Fuß des Mastes ausreichend niedrig sein. Aufgrund der erforderlichen langen Messleitungen muss das Mikroohmmeter eine hohe Ausgangsleistung und einen hohen Strom haben, um genaue Messungen durchzuführen. Das akkubetriebene COMPANO 100 kann auch diese Anwendung abdecken.
Prüfung der induzierten Teilentladung vor Ort:
Erneuerbare Energien stellen aufgrund der höheren Belastung der Transformatorisolierung durch die schwankende Energieerzeugung eine Herausforderung dar.
Bei Gießharztransformatoren kommt häufig ein Versagen der Epoxidharzisolierung vor.
An Standorten mit beengten Platzverhältnissen wie bei Windkraftanlagen können induzierte Spannungsprüfungen und Teilentladungsmessungen zu einer umfassenden Transformatordiagnose beitragen.
